LGWL-GC01型 智慧工廠應用實訓系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品簡介
LGWL-GC01型 智慧工廠應用實訓系統主要由生產線作業管理平臺、生產線可視化監控平臺、智能通信設備以及自動化裝置（立體倉儲、堆垛機、搬運機器人、機器視覺檢測儀、分揀機器人、流水線傳送帶、AGV流轉小車、加工雕刻機、貼標機、二維碼識別器、光電傳感器、環境傳感器等）組成，通過物聯網的感知控制、組網傳輸、數據應用等技術，在生產線作業管理平臺上自定義加工流程，實現原料自動出庫、生產自動加工、流水線傳送、機器視覺檢測、智能分揀、成品自動貼標、二維碼識別、成品自動入庫、AGV自動搬運等功能，支持可視化監控平臺進行遠程一鍵下單，庫存盤點，實時查看加工環節、加工狀態、加工結果統計展示，以及工廠環境數據監控等。
二、系統結構

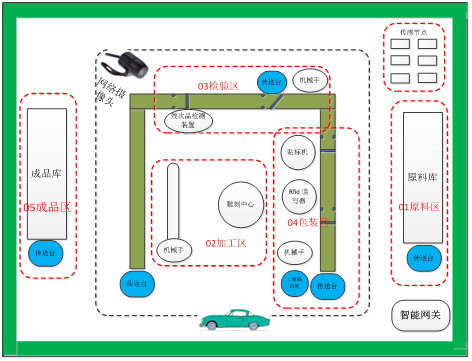

系統按區域劃分，有5個區，分別是原料區、加工區、檢驗區、包裝區、成品區。

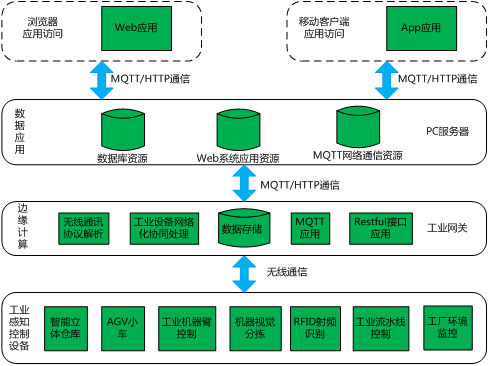

每個區都安裝有機械化生產裝置，通過通信節點實現嵌入式感知控制、無線自組網，由網關上的生產線作業管理平臺進行本地控制，由可視化WEB平臺或移動端APP應用為用戶提供加工環節動態界面。系統采用B/S架構，其架構如圖所示。
三、系統功能
系統按功能劃分，包含8個小系統，分別是信息管理系統、立體倉庫系統，AGV小車運輸系統，工業機器臂控制系統、流水線控制系統、機器視覺分揀系統、RFID二維碼識別系統、以及無線通信技術。
1、信息化管理系統：通過網關APP管理所有機械化設備，使用手機端或網頁端遠程下達工單，并可以實時獲取原料、成品庫存信息、生產結果統計展示（餅狀圖、柱狀圖）、工廠環境能耗數據監控。

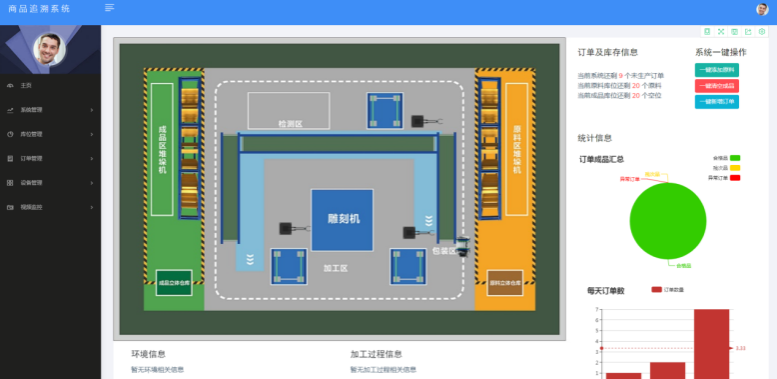

可視化管理平臺首頁面
2、智能立體倉庫系統：在原料區和成品區利用立體倉庫堆垛機、傳送臺，實現物品的自動下架、上架、出入庫管理。
3、AGV小車運輸系統：AGV小車?yán)么艑ほE，實現不同加工環節物品的流轉。
4、智能流水線控制系統：在檢驗區和包裝區均安裝有傳送帶、到位檢測傳感器、道閘開關，用來傳送加工物品，實現物品的自動化流轉。
5、工業機器臂控制系統：在加工區、檢驗區、包裝區安裝有工業機器臂，由通信節點組網，并通過生產線作業管理軟件控制實訓物品的精準抓放。
6、智能視覺分揀系統：在工廠合格檢驗區，利用智能視覺檢測系統可以實現對當前輸送線上的貨品進行殘次品檢測。
7、RFID射頻識別系統：在工廠包裝區安裝了RFID射頻識別設備，當檢測到RFID卡號時，即對當前貨品進行狀態信息記錄操作。
8、無線通信技術：工廠實訓平臺控制模塊均采用無線通訊技術，使得可以遠程控制生產設備動作。同時保證服務端可以實時獲取生產設備的工作狀態。
另外，系統還包括環境監控系統，將工廠內溫濕度、二氧化碳、光照度等傳感器的數據實時監測、記錄。傳感器的數據通過無線傳輸，上傳到服務器進行數據處理。同時可通過網絡攝像頭遠程視頻瀏覽加工廠車間的狀況。
四、配置清單
|
序號 |
類別 |
貨物名稱 |
數量 |
|
|
1 |
框架 |
智慧工廠沙盤框架模型 |
1 |
|
|
2 |
主控 |
Cortex-A9網關（板載WIFI/BT二合一模塊、7寸電容式液晶觸摸屏） |
1 |
|
|
3 |
ZigBee協調器通訊模塊 |
1 |
|
|
|
4 |
數據管理終端 |
1 |
|
|
|
5 |
無線路由器 |
1 |
|
|
|
6 |
原料 加工檢驗包裝存儲運輸 |
立體庫位 |
2 |
|
|
7 |
堆垛機 |
2 |
|
|
|
8 |
傳送臺 |
5 |
|
|
|
9 |
堆垛機智能控制器 |
2 |
|
|
|
10 |
雕刻機 |
1 |
|
|
|
11 |
雕刻機智能控制器 |
1 |
|
|
|
12 |
智能機器臂 |
3 |
|
|
|
13 |
傳送帶（含紅外對射傳感器和道閘） |
4 |
|
|
|
14 |
殘次品檢測系統（含CCD攝像頭、檢測裝置） |
1 |
|
|
|
15 |
貼標機 |
1 |
|
|
|
16 |
二維碼/RFID高頻讀卡裝置 |
1 |
|
|
|
17 |
智能通訊節點 |
5 |
|
|
|
18 |
智能通訊設備（智能通訊節點+驅動板） |
4 |
|
|
|
19 |
AGV小車 |
2 |
|
|
|
20 |
工廠環境監控 |
點陣大屏 |
1 |
|
|
21 |
通風扇 |
1 |
|
|
|
22 |
溫濕度傳感器 |
1 |
|
|
|
23 |
二氧化碳傳感器 |
1 |
|
|
|
24 |
粉塵傳感器 |
1 |
|
|
|
25 |
光照傳感器 |
1 |
|
|
|
26 |
氣壓傳感器 |
1 |
|
|
|
27 |
WiFi網絡攝像頭 |
1 |
|
|
|
28 |
照明燈 |
1 |
|
|
|
29 |
軟件 |
ZigBee傳感器無線傳輸綜合軟件 |
1 |
|
|
30 |
機器視覺殘次品檢測軟件 |
1 |
|
|
|
31 |
生產線作業管理APP |
1 |
|
|
|
32 |
生產線Web可視化監控平臺 |
1 |
|
|
|
33 |
其他 |
附件（電源、線纜、插排等） |
1批 |
|
五、技術參數
|
名稱 |
參數要求 |
數量 |
|
智慧工廠應用實訓系統 |
一、整體要求 要求包含原料立體倉庫、加工雕刻、機器視覺分揀、貼標包裝、成品立體倉庫五個區；生產線作業管理APP、生產線可視化監控平臺兩個軟件系統；ZigBee一種無線通信技術。 要求必須包含4行*6列立體倉庫、堆垛機、機器視覺檢測儀、多自由度機器臂、流水線傳送帶、AGV流轉小車、加工雕刻機、貼標機、二維碼識別器、光電傳感器、環境傳感器等工業制造裝備。 要求每個工業制造設備都配備智能通訊節點，用于自動化控制和ZigBee組網傳輸。 要求能夠通過C#上位機應用軟件自由設置智能通訊節點的ZigBee信道、PANID、以及唯一識別編碼。 要求配備本地?cái)?shù)據中心管理終端、智能網關、機器視覺檢測儀。 管理終端采用ubuntu16.04版本，包含web服務端、MQTT broker、數據庫、以及Spring框架的生產可視化監控平臺軟件系統等。 網關采用Cortex-A9網關，Linux和Android雙系統，可一鍵切換。運行Android生產線作業管理APP，管理工業制造設備，與加工流程自定義；通過MQTT協議、HTTP協議與數據中心管理終端進行信息交互。 采用python語言，人工智能圖像處理算法對加工物品進行殘次品檢測，必須支持圓形和方形檢測，同時支持MQTT通訊協議，接收檢測命令反饋檢測結果，可通過MQTT客戶端軟件工具進行測試驗證。 沙盤尺寸不小于3.6m*2.5m*0.76m。 二、設備要求 1. 本地?cái)?shù)據中心 1）Cortex-A9網關（1個） 核心板資源： （1）CPU：Cortex-A9四核心的Samsung s5p4418，主頻1.4GHz； （2）GPU：MAIL-400，3D圖形加速 （3）內存: 1GB DDR3； （4）EMMC: 8GB； （5）核心板+底板設計：核心板加裝屏蔽罩，郵票孔方式與底板連接，抗干擾能力更強，比插針式更穩定可靠。要求引出核心板信號線，不少于188PIN。 底板資源： （1）LCD接口：7寸IPS電容屏（16:9），分辨率1024×600； （2）USB接口：2路USB_HOST 2.0輸出，1路USB OTG； （3）Ethernet接口：核心板內置千兆IP，外加不超過3RMB的PHY芯片即可，支持10/100/1000M，RJ45接口； （4） 串口：2路3線RS232，1路TTL接口，1路RS485，1路Bluetooth； （5）CAN總線接口：1路； （6）RS485總線接口：1路； （7）HDMI 接口：HDMI1.4a，最大支持1920*1080高清數字輸出; （8）LVDS液晶屏接口：單通道，最大支持1920*1080； （9）攝像頭接口：1路CMOS并行接口，最大支持800萬像素； （10）AV接口：1路模擬視頻母口輸入； （11）外部存儲擴展接口：SD卡、TF卡接口； （12）音頻接口： 1路MIC輸入，1路1. 8w喇叭； （13）按鍵：1個復位按鍵、1個休眠喚醒按鍵，2個音量鍵； （14） 藍牙WiFi：板載藍牙WiFi二合一模塊，WiFi符合IEEE802.11 b/g/n；藍牙協議標準符合BT4.2； （15）Mini PCIe接口：標準可插入4G通信模模塊； （16）24Pins應用擴展接口：用于處理器外設接口擴展功能，包含3路串口、1路PWM、1路IIC、1路ADC、8個GPIO，5V電源。 2）ZigBee協調器模塊（1個） 采用CC2530單片機的射頻通信與ZStack協議棧的方案，具備Zigbee建網、節點入網申請驗證、路由信息維護、以及采集控制傳輸?shù)墓δ堋?/font> 板載PCB天線，通過TTL UART外設接口與A9網關 UART連接。 實時接收ZigBee傳感器采樣信息，并上報給上位機網關；同時接收網關下發的指令，通過ZigBee網絡傳輸給對應的傳感器節點。 供電電壓：DC3.3V。 3）數據中心管理終端（1套） 包含主機、顯示器、鍵盤、鼠標以及對應的軟件系統。 采用Windows 7以上操作系統，虛擬機采用Ubuntu16.04操作系統版本，運行Web服務端程序、MQTT Broker、mysql5.5以上數據庫、以及SpringMVC+MyBatis框架的生產可視化監控平臺軟件系統。 CPU主頻：不低于2.8GHz； 內存容量：不低于4GB(DDR3)； 硬盤類型：不低于100G。 4）無線路由器（1個） 支持有線、無線連接，DHCP自動分配IP地址。 2.工業制造類設備 1）立體倉庫（2套） 位于原料倉庫區和成品倉庫區。 框架結構采用20mm*20mm鋁合金方管型材設計。 總體長寬高尺寸：1000mm*600mm*600。 庫位數量：四行六列，共24個庫位。 每個庫位尺寸：寬*高=91mm*67mm。 2）立體倉庫堆垛機（2套） 用于原料和成品立體倉庫區貨物的存取。 采用三軸直線絲桿滑臺，滾珠絲杠直線滑臺模組密封防塵； 具有x、y、z三個運動行程，行程尺寸：1000mm、400mm、300mm。 絲桿滑臺采用3個閉環57規格步進電機驅動，機身長81mm； 轉矩：2.3N，步距角：1.8度（二相）， 出線方式：二相四根引出線，黑色A+，綠色A-；紅色B+，藍色B-。 采用3個步進電機驅動器驅動二相四線步進電機，電流4.2A； 可檢測脈沖信號，支持3.3V、5V、24V； 細分?jǐn)?shù)：6400細分； 供電電壓：DC9V-24V。 具有x、y、z三個軸的金屬探測器原點探測限位開關； 檢測距離：3mm； 遲滯距離：小于10%檢測距離 最小檢測物：0.8*2mm 額定電壓：DC10-30V。 出線方式：三線制，電源正、負、信號。 單元貨物重量：1g-1000g； 提升速度：5m/min 定位精度：±5mm 供電電壓：DC 24V。 3）傳送臺（5臺） 使用直流電機驅動器，可正反轉，實現托盤周轉。 安裝有紅外對射式限位開關檢測到托盤，電機停止轉動。 供電電源：DC12V 4）立體倉庫控制器（2套） CPU： Cortex-M3內核處理器； 具有2相4線步進電機驅動接口； 可調試步進電機驅動器控制（寬電壓，脈沖速度可調）； 可擴展四路控制； 采用金屬探測傳感器實現庫位檢測； 通訊方式： ZigBee無線通訊； 供電電壓：DC12V。 5）工業柔性機械手（3臺） 可以實現伸縮、旋轉、抓放等多自由度控制。 主要由機械臂、電控板、機械手組成。 機械臂主要由全鋁合金機械臂，行星減速步進電機、AB相光電編碼器、鋁合金聯軸器、軸承等組成。電機帶有編碼器，具有位置閉合控制，重復精度大大提高?？砂惭b柔性機械手、吸盤機械手、手型機械手，根據應用場合選型。 機械臂負載能力：500g 機械臂重量：3.14Kg 采用3個步進電機驅動機械臂三個軸，每個步進電機二相四線。每個步進電機帶有編碼器輸出。 編碼器輸出線：3線。 機械手采用MG996舵機控制機械手張開閉合。 手爪采用兩面帶齒結構，使手爪抓取物件更牢固穩當。 舵機出線：三線制，電源正、負、信號。 電控板采用Cortex-M3以上內核微控制器，4路LV8731V驅動模塊驅動機械臂電機，板載OLED顯示屏，支持串口控制、CAN控制、按鍵控制等方式。 手爪采用兩面帶齒結構，抓取物品更牢固，采用舵機控制。 額定電壓：DC12V 額定電流：5A 6）激光雕刻機（1臺） 采用激光雕刻機完成在原材料上雕刻不同圖案。激光發生器在頂部有按鍵，可以開啟或者關閉激光發送，在調試或者不需要雕刻時可以關閉激光發生器以防止出現意外。 采用兩項四線42步進電機驅動，X軸采用兩個步進電機，Y軸采用一個； 采用20MM*20MM鋁合金型材及亞克力材料制作，具有質量輕，強度高； 采用Cortex-M3內核處理器； 內置圓形、方形等多種雕刻算法可通過命令或者按鍵直接雕刻； 激光雕刻采用內置風扇冷卻； 步進電機驅動器驅動：TB6600 32細分 4.0A； 通信方式：ZigBee 機身尺寸：40CM*35CM*23CM； 雕刻尺寸：30CM*21CM； 激光功率 : 3.2W; 供電電壓 : DC12V。 7）傳送帶（4套） 實現產品在加工、檢驗、包裝環節的自動運輸、自動停止功能。 輸送帶：綠色PVC，耐油、耐腐蝕、防靜電； 機架：不銹鋼、鋁型材，高度可調； 托輥滾筒，支撐上方皮帶，減少摩擦阻力，保證運輸速度更快更平穩； 具有紅外對射一對，物品傳輸至探測器中間，皮帶自動停止； 具有道閘一個，阻擋物品。 采用減速直流電機控制傳送帶道閘，轉速18轉/分鐘； 工作電壓：DC12V。 采用紅外漫反射光電開關檢測傳送帶物品到位，型號：歐姆龍E3Z-D82； 具有靈敏度調節器，檢測范圍可調，動作轉換開關可調，常開/常閉可調。 8）包裝貼標機（1套） 由光纖檢測器、行程開關、供紙盤、電機、收料桶組成； 可調節供紙盤，可根據實際需求調節松緊； 收料滾輪，自動收料； 光纖檢測器，精度高，可手動調節能夠檢測不同長度標簽； 二維碼標簽采用30MM圓形標簽 電源：AC 220V 60W 配用氣壓：0.4MPa 貼標精度：± 1mm 機身尺寸：550x350x600MM 9）二維碼讀卡器（1套） 感應距離：3-15cm 讀卡速度：<0.2秒 輸出格式：韋根、RS485等 尺寸：86*86MM 工作電壓：DC12V 10）LED點陣顯示屏（1個） 設備信息：75 單色室內高亮LED； 紅色8字LED點陣，滾動顯示； 11）AI機器視覺檢測儀（1套） 主要由夜視CMOS攝像頭、AI主板、LCD顯示屏組成。 采用python語言編程，OpenCV視覺庫進行圖像處理，識別視頻范圍內加工零件的形狀是否合格； 采用MQTT消息發布訂閱模式接收數據中心的檢測請求，并反饋殘次品信息。 工作電壓：DC5V。 3.通訊類設備 1）智能通訊節點（5個） 功能：將有線的工業現場總線、I/O接口轉換為無線通信方式，同時將現場傳感器數據轉換為無線通信數據，或?qū)o線通信數據轉換為現場總線數據，達到現場傳感設備的遠程實時監測與控制。 硬件：采用Cortex-M3微控制器，具有9組標準通信接口，5組RJ12電話線接口、4組RJ45以太網接口，包含RS232、RS485、CAN、IIC、SPI、4-20mA模擬量、I/O輸入輸出等多種有線信號，可通過扁平電話線、扁平網線直接與實際工業傳感器或外設連接，進行傳感器采集與執行器控制。 分別用于3個機械手、2個AGV小車的聯網控制。 標配0.95寸顯示屏，分辨率128*64； 無線通信方式：ZigBee； 工作電源：DC12V供電。 2）智能通訊設備（4套） 由智能通訊節點和采集驅動板組成，用于工業傳感器、貼標機、路燈、傳送帶、LED點陣顯示屏、非倉庫區傳送臺、二維碼讀卡器的遠程采集控制。 標配2.4寸顯示屏，顯示ID、組網狀態、數據收發狀態。 驅動板支持6路開關量輸入、2繼電器輸出，6路電機輸出，2路舵機輸出，1路RS232總線，1路RS485總線，1路TTL串口，通過RJ12電話線接口、RJ45以太網接口和扁平網線與智能通訊節點連接。 4.運輸類設備 1）AGV智能小車（2臺） 組成：由磁導航傳感器、高頻RFID讀卡器、核心控制板、直流減速電機、鋰電池供電板、傳送臺以及ZigBee智能通信節點組成。 采用Cortex-M3內核處理器，實時處理磁導航傳感器，驅動直流減速電機實現前進、后退、左轉、右轉行駛；控制RFID讀卡器讀取鋪設在路面的RFID標簽值，讀卡停車；控制車載傳送臺正轉、反轉實現托盤流轉；通過ZigBee模塊與智能網關協調器組網傳輸，實現車輛位置信息的上傳以及接收命令控制傳送臺轉動。 5.工廠環境監測設備 1）空氣溫濕度傳感器（1個） 溫度范圍：-20~65℃ 濕度范圍：0~100%RH 刷新時間：1s 輸出信號：RS485 通訊協議：Modbus 供電電壓：DC 12V。 2）二氧化碳傳感器（1個） 測量范圍：400~5000PPM 輸出信號：RS485 通訊協議：Modbus 供電電壓：DC 12V。 3）粉塵傳感器（1個） 檢測PM2.5、PM1.0、PM10等不同的顆粒物 輸出信號：RS485 通訊協議：Modbus 供電電壓：DC 12V。 4）光照傳感器（1個） 測量范圍：0~65535Lux 輸出信號：RS485 通訊協議：Modbus 供電電壓：DC 12V。 5）氣壓傳感器（1個） 測量范圍：0~120Kpa 輸出信號：RS485 通訊協議：Modbus 供電電壓：DC 12V。 6）通風扇（1個） 繼電器輸出控制。 供電電壓：DC12V 7）路燈（若干） 繼電器輸出控制。 供電電壓：DC12V 6.視頻監控設備 1）WiFi網絡攝像頭（1臺） 用于視頻監控，通過控制云臺上下左右移動，以觀察智慧工廠內各個角落狀況及抓拍。 通信方式：WiFi、以太網。 三、軟件要求 詳細配套軟件資源包含如下： 1.ZigBee傳感器組網綜合應用程序（1套） 實現ZigBee網絡的建立、節點的自動組網、節點休眠與喚醒、節點之間數據傳輸、傳感器節點的采樣與傳輸、以及執行節點的傳輸控制等功能。 符合IEEE802.15.4標準規范，頻段范圍2.045G~2.484G； 支持TI Z-Stack 2007協議棧； 支持多任務處理；支持星形、樹型、網狀三種網絡拓?fù)浣Y(jié)構； 支持Packet Sniffer抓包分析儀； 支持串口調試上位機軟件Z-Tool； 支持IAR for EW8051集成開發環境； 支持第三方SmartRF Flash燒寫工具； 同一個工程編譯ZigBee網絡所有節點程序，包括協調器、路由器和傳感控制終端節點。 2. 機器視覺檢測軟件（1套） 采用Python語言，內嵌MQTT協議，接收網關發布的檢測消息，調用OpenCV機器視覺庫對視覺區域內的物品形狀進行檢測，同時發布檢測結果。 開發環境：Pycharm 語言：Python。 3. 生產線作業網關管理APP（1套） 網關采用Android操作系統，運行“生產線作業管理APP”。網關與管理終端位于同一個局域網時，可與生產線可視化監控平臺互聯互通。 功能需求： 采用串口編程與ZigBee協調器進行數據交互，獲取工業制造設備運行狀態、以及發送控制命令。 采用MQTT協議獲取監控平臺工單，控制AGV小車按照原料、加工、檢驗、包裝、成品的路線完成工業制造流程。根據小車到達位置信息，控制工業設備按照后臺邏輯驅動控制器動作，并實時接收反饋，依次驅動下一個設備，實現加工環節的流暢運行。加工過程數據，通過Restful API接口反饋給監控平臺。 要求軟件具有語音提醒功能，如工單接收提醒、異常加工提醒、執行器未實時反饋信息的提醒等。 要求軟件包含原料區、加工區、校驗區、包裝區、成品區以及系統設置六個功能模塊。主界面能夠顯示網關連接監控平臺的狀態。 系統設置模塊要具備AGV小車位置信息與卡號綁定的功能，傳感器信息一鍵同步至服務器的功能，已添加設備手動調試、修改、刪除的功能，機械手運動坐標調節的功能，環境類傳感器聯動策略功能，以及連接服務器的配置功能。 五個作業區都要具備工業設備執行邏輯順序可編輯功能，可靈活添加傳感器、工業設備，具備點選設備更換邏輯順序、或刪除等功能。 要求能夠控制機械手伸縮、旋轉、抓放，控制堆垛機運動，控制貼標機在物品上貼標簽，控制車輛駛停，控制傳送帶啟停等功能。 開發環境：Android Studio 語言：Android 通訊協議：MQTT協議、HTTP協議Restful API接口。 4. 生產線Web可視化監控平臺（1套） 平臺部署在管理終端中，管理終端采用windows7以上操作系統，虛擬機ubuntu16.04操作系統，部署web應用服務器、MQTT Broker、mysql數據庫、以及運行生產線Web可視化監控平臺。 可以在局域網內通過瀏覽器訪問平臺查看工業生產狀況。 功能要求： 1）要求具有系統管理、庫位管理、工單管理、設備管理、以及視頻監控等功能模塊； 2）要求平臺主頁具有沙盤實時動態視圖，工單形狀與數量信息，原料與成品庫存信息，殘次品統計餅狀圖，加工數量柱狀圖，環境實時采樣數據。 3）要求主頁具有一鍵操作的功能，包括一鍵下單，一鍵清空成品庫，一鍵添加原料庫。 3）要求可設置立體庫位的層數、X坐標、Y坐標，以及庫位占用情況。 4）要求可查看工單編號、工單數據、工單數量、以及生產狀態。 5）要求可實現小車位置跟蹤，查看工廠環境信息，加工信息可查。 6）要求能夠添加攝像頭，可在頁面實時瀏覽工廠內情況。 參數要求： 1.平臺前端采用最新的HTML5編程技術，使用Bootstrap作為前端UI框架，自帶全局CSS設置，內嵌JQuery插件，使用echarts圖表庫，實現網頁上各種動態圖表；使用mqttJS作為消息即時傳輸?shù)龋粷M足了物聯網項目多樣化的前端顯示效果。 2.后臺主要采用了Spring容器、Spring MVC框架、MyBatis ORM框架集成，采用Maven構建項目管理，保證了項目運行的健壯性和穩定性。 4. 平臺提供標準的Restful API接口，網關可通過調用接口實現網關信息、網關下傳感器信息的同步，支持二次開發。 5.平臺采用MQTT協議,標準的JSON數據包實現信息在網關、WEB之間傳輸。 6. 開發環境 開發環境：IDeaUL2016 開發語言：JAVA 通訊協議：MQTT協議、HTTP協議Restful API接口 四、課程資源 該實訓系統主要提供工業設備的綜合實訓開發，案例不少于10個，如： （1）AGV車輛運輸系統實訓開發：包含功能概述、系統組成、硬件電氣連接說明、控制原理說明、AGV小車尋跡控制、Android網關軟件流程處理、車輛遠程控制、道路RFID標簽遠程讀取、系統測試； （2）立體倉庫堆垛系統實訓開發：包含功能概述、系統組成、硬件電氣連接說明、控制原理說明、堆垛機倉儲存取控制、Android網關軟件流程處理、堆垛機遠程控制、系統測試； （3）工業多自由度機器臂系統實訓開發：包含功能概述、系統組成、硬件電氣連接說明、控制原理說明、多自由度控制、Android網關軟件流程處理、機器臂遠程控制、系統測試； （4）流水線傳輸系統實訓開發：包含功能概述、系統組成、硬件電氣連接說明、控制原理說明、傳送帶到位檢測與控制、Android網關軟件處理、傳輸帶遠程控制、系統測試； （5）激光雕刻系統實訓開發：包含功能概述、系統組成、硬件電氣連接說明、控制原理說明、激光雕刻機控制、Android網關軟件處理、激光雕刻遠程控制、系統測試； （6）貼標機打包模擬系統實訓開發：包含功能概述、系統組成、硬件電氣連接說明、控制原理說明、Android網關軟件處理、貼標機遠程控制、系統測試； （7）提供機器視覺實驗案例不少于3個，如OpenCV環境搭建、形狀識別、顏色識別等； （8）提供二維碼識別實驗案例 （9）提供工業級RS485傳感器遠程采集與控制。 （10）提供工業互聯網Web信息管理開發實訓案例不少于5個，如SpringMVC+Mybatis環境搭建、工廠用戶登錄、工廠庫存及訂單查詢、工件信息統計圖展示、工廠環境實時監測等。 |
1套 |
