智能交通綜合實訓室建設方案

實訓室配備10套固定操作的智能交通監控集成平臺，每平臺可通納3-5人共同操作；配備一套智能交通信號協調控制一體化系統。根據場地容量及應用需求測算，電子控制器實訓操控平臺計劃采購8套，每平臺容納3-5人實驗操作，另外配備18套便攜式工具箱，存放于實訓室貨柜。
一、專業專用設備購置清單

序號	平臺名稱	數量	單位	備注	單價	金額	備注
1	交通視頻監控系統集成應用平臺	10	套
2	智能交通信號協調控制一體化系統	1	套
3	電子控制器實訓操控平臺	8	套
4	便攜式工具箱	18	套			自配
5	圓凳	100	個			自配
6	施工輔材（含調試安裝）	布線、文化墻制作，電纜、網線、水晶頭、線槽、插座等。				自配

（一）智能交通監控系統集成應用平臺

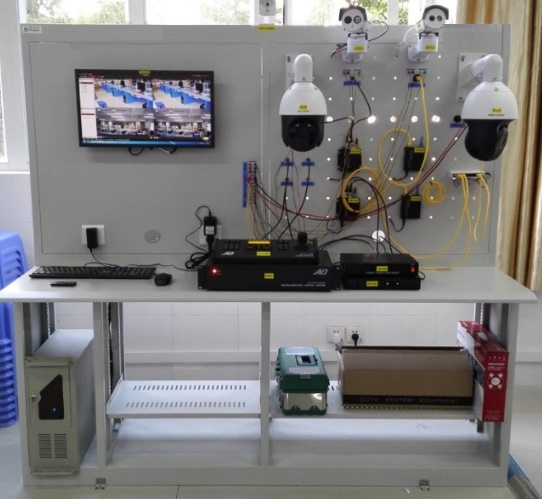

本實訓平臺的實現效果如圖1所示，交通視頻處理實驗操作臺整體采用優質冷軋鋼板作為主體結構，臺面防靜電，面板配備各種固定安裝套件以方便嵌入掛鉤進行實驗設備的安裝固定和穿線維護。實驗臺上能夠搭建的實驗儀器囊括了歷代視頻監控?cái)z像機，包括第一代的模擬視頻監控系統（CCTV），第二代的基于“PC+多媒體卡”數字視頻監控系統（DVR），第三代的完全基于IP網絡視頻監控系統（IPVS），第四代的是目前正在快速發展的基于移動互聯、云計算、云存儲等新技術的視頻監控系統，這些設備既可以收納到實驗臺的抽屜中，也可以靈活地安裝固定在面板上。

圖1 智能交通監控系統集成應用平臺效果圖（參考）
每套智能交通監控系統集成應用平臺設備包括了：一套交通視頻監控操作臺、一套網絡高清球機、一套高速模擬球機、一套模擬攝像機、一套互聯網云存儲攝像機、一套全方位云臺攝像機、一臺4T企業級硬盤、一套硬盤錄像機、一套液晶監視器、一套終端管理盒、一個網絡鍵盤、一套專用解碼器、一臺交換機、一對光端機、一臺控制電腦及相關配套附件，整體系統再配置一臺核心交換機等，設備清單如表1所示。
表1交通視頻監控研發實訓平臺設備清單

序號	設備名稱	數量	單位
1	交通視頻監控操作臺	10	臺
2	網絡高清球機	10	臺
3	高速模擬球機	10	臺
4	模擬攝像機	10	臺
5	互聯網云存儲攝像機	10	臺
6	全方位云臺攝像機	10	臺
7	數字硬盤錄像機	10	臺
8	液晶監視器	10	臺
9	4T企業級硬盤	10	個
10	終端管理盒	10	個
11	網絡鍵盤	10	個
12	解碼器	10	個
13	控制電腦	10	臺
14	交換機	10	臺
15	核心交換機	1	臺
16	光端機	10	對
17	電腦管理軟件	10	套

本實訓平臺所包含的主要設備具體參數如下：

（1）交通視頻監控操作臺
交通視頻監控操作臺尺寸為長1.8米，寬0.6米，高1.8米；交通視頻監控操作臺分為設備裝配區、集成接線區和操作區；操作臺臺面板和框架采用2mm優質電鍍鋅板，側板、柜門等部分采用1~2mm的優質電鍍鋅板制作，達到IP23防護等級；表面處理：零件經過脫脂、酸洗、防銹磷化后，靜電噴塑處理；操作臺背面配置二三插座電源；操作臺底部由多層、多抽屜柜組成，臺面進行設備組裝、維修等工作，獨立可控電源；設備統一掛載插件式安裝，所有數據線、電源線等預留，方便單件與集成課程的教學；模塊化設計，多種附件可視需要任意組合，且具有互換性；臺面具有防靜電、防火、耐磨。
（2）網絡高清球機
1/1.8英寸CMOS；400萬；最低照度彩色：0.001lux@F1.4 黑白：0.0001lux@F1.4 0Lux（紅外燈開啟）；450m（紅外）。
視頻編碼方式支持H.265、H.264；并可將H.265和H.264格式設置為Baseline/Main/High Profile。
同一靜止場景相同圖像質量下，在H.264編碼方式時，開啟smart264功能和不開啟此smart編碼相比，碼率節約2/3。
球機在黑、白名單中添加IP地址的數量不小于1025個。
支持智能分析行為如區域入侵、停車、越界入侵、人員聚集、進入?yún)^(qū)域、離開區域、快速移動、物品移除、物品遺留、徘徊、監控區域內出現人臉、攀高、平躺起身、離崗，可通過客戶端軟件或IE瀏覽器給出報警提示。
支持道路信息設置，最大設置24個道路號及道路信息名稱，并可隨球機轉動變化顯示。
支持車結構化數據識別功能，能同時支持以下車輛特征自動識別：車牌、車牌顏色、車身顏色、車型、車標、車系、車速、主駕駛安全帶狀態、副駕駛安全帶狀態、駕駛?cè)顺闊煚顟B(tài)、駕駛?cè)舜螂娫挔顟B(tài)、主駕駛遮陽板狀態、副駕駛遮陽板狀態、主駕駛?cè)四槗笀D、副駕駛?cè)四槗笀D、年檢標志、紙巾盒、香水盒、掛件，共19項特征提取。
支持車牌字段設置功能，設置32個省及直轄市的車牌字段，并可設置一個默認的車牌字段。
支持IP67，TVS 6KV防雷、防浪涌設備泄露電流應不大于5mA；設備泄露電流應不大于5mA；具備較好的環境適應性，工作溫度范圍可達-40℃-70℃；支持識別系安全帶功能；支持駕駛員抽煙狀態識別功能；支持駕駛室開車打電話識別功能；支持遮陽板識別功能；支持駕駛室人臉摳圖檢測功能；支持年檢標志識別功能；支持紙巾盒識別功能；支持駕駛室內掛墜識別功能；支持駕駛室內香水盒識別功能；支持車速檢測功能檢查，對道路上來向和去向車輛進行車速測量，輸出測速值。
可識別18種車型，包括中客車、大貨車、中貨車、小貨車、面包車、摩托車、SUV、MPⅤ、公交車、皮卡、微型車、糟罐車、出租車、跑車、三廂轎車、兩廂轎車、吊車、灑水車。
可識別14種車輛顏色，包括：黑、白、灰、紅、綠、藍、黃、粉、紫、棕、金、橙、咖啡、銀色。
支持違法檢測場景設置功能檢查，可最多添加300個預置點場景，每個預置點場景下均可配置車牌識別、卡口抓拍或電子警察的智能方案，每個場景內可設置8個車道檢測區域，每個場景可同時生效80個違法規則，其中機動車每條車道生效9條規則、非機動車每條車道生效1條規則。
支持摩托車、行人、車輛檢測抓拍功能。
支持無牌機動車抓拍功能檢查，可對設置的檢測區域內的無牌機動車進行抓拍，并在抓拍圖片上疊加時間、地點、車牌（無牌）、車牌顏色（未知）、車身顏色、車型、車標、車系、遮陽板狀態、人臉摳圖、年檢標志、紙巾盒、香水盒、掛件、主駕駛抽煙、主駕駛打電話、不系安全帶等信息。
（3）高速模擬球機
采用1/3英寸CMOS，F(xiàn)1.4超大光圈，使夜間監控效果更出色。
支持20倍光學變倍。
支持模擬&CVI輸出自由切換，默認960H模擬視頻輸出。
CVI模式可選，最大支持1280×720@60fps實時視頻輸出。
支持CVI模式下高清視頻、控制信號同軸傳輸，普通75-3類同軸線無損傳輸1280×720@25fps視頻長達500米。
IP66防護等級，內置6000V防雷、防浪涌和防突破保護。
內置高性能150米紅外燈補光，采用倍率與紅外燈功率匹配算法，補光效果更均勻。
一體化結構設計，鋁合金外殼，更堅固、耐用；垂直角度-20°～90°超大旋轉范圍，支持自動翻轉；全鋁散熱設計，能適應-40～70℃的使用環境。
（4）模擬攝像機
支持1080P/720P高清輸出。
支持CVI/CVBS/AHD/TVI四種模式撥碼切換輸出。
支持最大紅外照射距離80米。
IP67，DC12V。
（5）互聯網云存儲攝像機
外觀: 槍型。
傳感器類型: 1/2.8英寸CMOS。
像素: 200萬。
最大分辨率: 1920×1080。
電子快門: 1/3s~1/100000s（可手動或自動調節）。
最低照度: 0.002Lux（彩色模式）；0.0002Lux（黑白模式）；0Lux（補光燈開啟）。
信噪比: ＞56dB。
最大補光距離: 50m（紅外）。
補光燈: 1顆（紅外燈）。
鏡頭類型: 定焦。
光圈控制: 固定光圈。
通用行為分析: 絆線入侵；區域入侵。
視頻壓縮標準: H.265、H.264、H.264H、H.264B、MJPEG。
智能編碼: H.264、H.265。
視頻幀率: 50Hz。
主碼流（1920×1080@25fps）,輔碼流（704×576@25fps）。
視頻碼率: H.264： 32K ~ 6144Kbps，H.265：12K~6144Kbps。
日夜轉換: ICR自動切換。
支持背光補償。
支持強光抑制。
寬動態: 120dB。
白平衡: 自動/自然光/路燈/室外/手動/區域自定義。
增益控制: 自動/手動。
降噪: 3D降噪。
默認分辨率下默認碼流: 4096kbps（1080P）。
支持圖像翻轉。
走廊模式: 支持（在1920×1080分辨率下支持）。
支持鏡像。
隱私遮擋: 4塊。
報警事件: 網絡斷開；IP沖突；非法訪問；動態檢測；視頻遮擋；絆線入侵；區域入侵；場景變更；電壓檢測；安全異常。
網絡接口: 1個（RJ-45網口；支持10M/100M 網絡數據）。
網絡協議: HTTP；TCP；ARP；RTSP；RTP；UDP；RTCP；SMTP；FTP；DHCP；DNS；DDNS；IPv4/v6；QoS；UPnP；NTP；Bonjour；組播；PPPoE；802.1X；RTMP；HTTPS；SFTP。
接入標準: ONVIF（Profile S）；GB/T28181；CGI。
預覽最大用戶數: 20個。
存儲功能: FTP；NAS。
圖像設置: 亮度;對比度;銳度;飽和度;伽馬。
OSD信息疊加: 時間；通道；地理位置。
錄像模式: 手動錄像；視頻檢測錄像；定時錄像。
錄像優先級從高到低依次為手動/視頻檢測/定時。
恢復默認: 支持一鍵恢復默認配置。
用戶管理: 最大支持20個用戶。
安全模式: 授權的用戶名和密碼；MAC地址綁定；HTTPS加密；IEEE 802.1x；網絡訪問控制。
低照等級: 星光。
工作電壓: DC12V（±30%）。
供電方式: DC12V/POE。
工作溫度: -40℃~+60℃。
工作濕度: ≤95%。
防護等級: IP67。
（6）全方位云臺攝像機
具有1個RJ45接口、1個CVBS視頻輸出接口、1個音頻輸入接口、1個音頻輸出接口、7個報警輸入接口、2個報警輸出接口、1個RS485接口。采用AC220V轉AC24V電源適配器供電。
支持水平旋轉范圍360°，垂直旋轉范圍-40°~90°。
支持云臺水平轉速160°/s，垂直旋轉速度60°/s。
云臺定位精確度應≤±0.1°。
可通過客戶端軟件人工指定正北方向后，在監視畫面顯示樣機的方位和角度信息。
信噪比支持不小于62dB（AGC OFF、黑場、加權、CVBS輸出）。
分辨力不小于1100TVL（分辨率設置為1920x1080、幀率設置為60fps、碼率設置為2Mbps、RJ45輸出）。
支持超低照度，最低照度彩色：0.0008Lux，黑白0.0001Lux。
在網絡直連情況下，輸出1920×1080@50fps，碼率2Mbps時，視頻圖像傳輸至客戶端的延時時間≤90ms。
在IE瀏覽器下，具有.711a、C.711Mu、G.726、AAC、MP2L2、C.729、C.722.1、PCM音頻編碼設置選項。
可通過客戶端軟件或IE瀏覽器發起語音對講、可實現樣機與客戶端之間的雙向語音對講。
在同一靜止場景，相同圖像質量下，樣機開啟smart264功能后，和未開啟該功能相比，碼率降低1/3。
支持1000個預置位。
可在監視畫面上設置32塊遮擋區域，可設置矩形、不同顏色，每個場景最多支持8塊區。
在IE瀏覽器下，具有可伸縮編碼（SVC）設置選項。
在設定的偵測區域內有目標移動時，該區域邊框變?yōu)榫G色，可在客戶端給出報警提示并上傳中心，上傳FTP、發送郵件及聯動錄像，可通過IE瀏覽器最多設置396塊移動偵測區域。
靜止20s后可自動鎖定；最大功耗應小于60W，開啟低功耗自鎖后功耗應小于等于10W（AC24V供電，紅外、雨刷均關閉，云臺靜止）。
在丟包率設置為20%的網絡環境下，可正常顯示監視畫面。
具備較好的環境適應性，工作溫度范圍可達-50℃-70℃。
（7）數字硬盤錄像機
支持5種攝像機（HDCVI、AHD、TVI、CVBS、IPC）的任意接入，且支持HDCVI、AHD、TVI、CVBS自適應。
支持smart H.265編碼，平均節省視頻碼流和存儲空間高達90%，錄像存儲時間更長。
支持全通道4M-N/1080P預覽，模式一：全通道支持4M-N/1080P@15fps非實時編碼，1080N/720P實時編碼，模式二：第1，5，9，13通道4M-N/1080P實時編碼，其它通道4M-N/1080P/1080N@7fps，720P@15fps非實時編碼，960H實時編碼。
默認支持4路IP通道接入，12路模數轉換，最大支持12路IPC接入。
支持長距離可靠無損圖像傳輸，實現720p同軸高清攝像機（HDCVI、AHD、TVI）不低于500m、1080p不低于300m的同軸傳輸。
支持長距離同軸控制，實現720p同軸高清攝像機（HDCVI、AHD、TVI）不低于500m、1080p不低于300m的同軸控制。
支持CVI的同軸音頻、同軸報警、同軸升級傳輸。
支持VGA、HDMI同步顯示。
支持一鍵開啟錄像功能。
支持卡號錄像、標簽錄像、報警錄像、動檢錄像、定時錄像、智能錄像、錄像鎖定等。
支持同步回放、事件回放、標簽回放、智能回放、圖片回放、智能檢索、快放、慢放功能。
支持2個SATA接口，每個SATA支持10T硬盤。
支持U盤或移動硬盤備份。
支持1個百兆網口。
支持圖像設置，視頻遮擋，PTZ控制等配置頁面增加實時預覽功能，供操作配置時實時看到效果。
全新的本地和WEB UI風格,全新的開機LOGO和WEB登錄LOGO。
支持WEB登陸過程，不需要安裝控件功能。
支持硬復位恢復出廠設置功能。
支持機箱風扇自動控制功能，能夠根據設備溫度自動控制風扇的開關，以實現聲音降噪和延長風扇壽命作用。
支持云升級功能，方便獲取最新升級程序在線升級，以獲取最佳用戶體驗及新功能和性能地優化。
支持報警盒子、PIR相機、USB鍵盤外設接入，支持魚眼矯正功能。
（8）液晶監視器
產品尺寸：21.5″亮度：200cd/m²對比度：1000:1分辨率：1920×1080裸機尺寸（含邊框）：502.80×299.78×47.60安裝方式：底座、壁掛控制方式：按鍵控制輸入信號：VGA(D-Sub)×1、HDMI×1、AUDIO in×1輸出信號：內置喇叭標配配件：VGA線纜、電源線、底座、說明書；選配配件：壁掛。
（9）4T監控級硬盤
3.5英寸/4000G/5900RPM/128M/SATA/2年質保。
（10）終端管理盒
指示燈: 1個電源狀態指示燈；1個運行狀態指示燈。
定位功能: 支持，GPS定位/北斗定位。
圖片合成: 支持1/2/3/4/5/6張圖片合成，支持多通道關聯合成。
斷網續傳: 支持，平臺斷網續傳，F(xiàn)TP斷網續傳。
支持自動注冊。
黑白名單: 支持（黑白名單文件可導入導出，可按照車牌模糊查詢）。
數據防刪改: 支持（錄像、圖片文件無法直接刪除）。
車輛查詢: 支持（按時間，通道，違章類型，車牌，車速，車道查詢）。
報警事件: 存儲已滿、外部報警、車輛黑名單、非法訪問、安全異常。
硬盤接口: 2個，SATA接口3.5寸硬盤（標配1個2T硬盤）。
RS-232串口: 2個。
RS-485接口: 1個。
USB接口: 1個，USB3.0接口。
網絡接口: 10個，2個10M/100M/1000M自適應以太網口（RJ-45），8個10M/100M自適應以太網口（RJ-45）。
天線接口: 1個，GPS天線接口。
報警輸入: 2路。
報警輸出: 2路。
供電方式: DC12V。
功耗: ＜20W。
工作溫度: -30℃～+65℃。
工作濕度: 10%～90%（無凝結）。
（11）網絡鍵盤
10.1英寸電容觸摸屏，分辨率1280*800支持H.265、H.264、H264H、H264B、MJPEG、MPEG4、SVAC、SmartH.264 、非標碼流等；最大16畫面分割支持在觸屏觀看圖像或通過HDMI將圖像投到屏幕上16路200W(1080p)@30fps（4096Kb/s）"支持最大2萬路設備控制支持支持抓圖、錄像功能，文件保存至U盤USB2.0和USB3.0各2個4路報警輸入，高低電平可調4路報警輸出，3路繼電器，1路12V_1A可控。
（12）解碼器
1個HDMI輸出口，1個VGA輸出口。
4路報警輸入，4路報警輸出;1路音頻輸入、1路音頻輸出。
支持MPEG4、MPEG2、H.264、MJPEG、H.265、SVAC等視頻格式。
支持PCM、G711、AAC等音頻格式。
支持1024×768，1280×720，1280×1024，1920×1080，2560×1600，3840×2160等顯示輸出分辨率。
支持64個通道同時解碼。
支持的最大解碼能力:3路1200W@25fps(4000×3000);4路800W@30fps(3840×2160);6路600W@25fps(3072×2048);8路500W@25fps(2560×1920);9路400W@25fps(2688×1520);10路300W@30fps(2048×1536)。
支持開窗功能，最大支持64路開窗。
支持魚眼圖像矯正功能，具有頂裝、壁裝和地裝3種顯示模式，可用多分割畫面顯示局部圖像。
支持分割線開啟/關閉設置。
支持主輔碼流自動切換功能。
支持超出解碼能力時自動提示。
支持屏號疊加功能。
支持底色選擇功能。
支持解碼策略設置，可設置為80~480ms。
（13）控制電腦
提供知名品牌整機電腦
內存容量: 16GB，硬盤容量: 256GB。
內存類型: DDR4，內存頻率: 2400MHz及以上。
顯存類型: GDDR5，顯存容量: 4GB。
主板結構: ATX。
光驅類型: 無光驅。
顯卡類型: 獨立顯卡。
獨立顯卡型號: RX550、GTX1650、GTX950等。
CPU核心數: 十二線程六核心，CPU主頻: 2.9GHz及以上。
散熱方式: 風冷。
硬盤類型: 固態硬盤。
CPU系列: 十代Intel I5及以上。
（14）交換機
8口千兆POE交換機、8個10/100/1000 Base-T 以太網PoE端口。
二層商業交換機、支持7路400W接入。
支持IEEE802.3、IEEE802.3u、IEEE802.3X標準。
MAC地址自動學習、老化，MAC地址容量8K。
支持端口MDI/MDIX自適應。
支持端口10/100/1000Mbps自適應。
支持IEEE802.3af和IEEE803.3at PoE供電標準。
采用金屬外殼。
支持Hi-PoE 60W，支持DC 48-57V供電。
（15）核心交換機
可接入100路，200萬像素，24*RJ45 10/100/1000M Base-T4*SFP 1000M Base-X（combo），交換容量256Gbps，包轉發率35.7Mpps。
支持STP、RSTP、MSTP 生成樹協議。
支持手工聚合和靜態LACP協議聚合支持二層特性包括vlan、IGMP Snooping、LLDP、ACL、QoS等。
支持Web、SNMP和命令行管理。
（16）光端機
支持1個百兆光口，2個10/100Base-T(X)端口。
支持全雙工/半雙工數據傳輸。
支持TCP/IP、UDP等常用網絡協議。
單模傳輸，無中繼傳輸距離≥20km。
支持DIN卡軌式或壁掛式。
支持過載保護、反接保護、冗余保護，支持12-48VDC直流電源。
無風扇設計，防護等級不低于IP30。
（17）電腦管理軟件
作為交通視頻監控平臺配套的客戶端軟件，適用于數字硬盤錄像機、同軸高清數字硬盤錄像機、網絡視頻存儲、服務器、網絡硬盤錄像機攝像機、網絡球機和編解碼器、矩陣網絡鍵盤等。

（二）智能交通信號協調控制一體化系統
本實訓平臺的實現效果如圖2所示，整體結構為可移動式一體化方式，適用于實驗場地較小的場合。

本系統包括1套單路口交通信號控制實驗平臺、1套便攜式微波交通數據采集系統和1套便攜式激光交通調查系統，系統為一體化結構方式，設備清單如表2所示。
表2 智能交通信號協調控制一體化系統設備清單

序號	設備名稱	數量	單位
1	交通信號控制實驗平臺	1	套
2	便攜式微波交通數據采集系統	1	套
3	便攜式激光交通調查系統	1	套

本實訓平臺所包含的主要設備具體參數如下：
（1）交通信號控制實驗平臺

交通信息控制實驗平臺采用工業信號控制機與仿真軟件相連，并連接單路口動態顯示板，利用仿真軟件，可實現配時優化方案自動下傳。
實驗平臺配置1套工業級交通信號控制機，1套信號控制展示板及支架，1信號配時軟件及實驗指導書。
1）信號機性能指標：
交通信號控制機以高性能Cortex-M3技術的ARM 32位微控制器為核心，采用模塊化設計，方便操作人員安裝和維護。采用獨立的微處理器完成可靠的環形線圈檢測器系統；通過靈活方便的通訊接口連接控制中心，進行系統協調控制；多種通訊接口：RS-232串口、RJ45網口，特征參數生成和下載方便。
電源輸入具有防電網浪涌和抗雷擊措施；漏電保護功能；完善的燈色沖突相位檢測；比較全面的故障診斷功能使故障定位較為容易。
采集功能：交通流信息采集與處理的功能。
存儲功能：存貯交通流量等信息的功能。
2）信號機參數標準：
黃閃信號頻率為55次/min-65次/min，其中信號亮暗時間比為1：1。
鹵鎢燈光源的閃光信號頻率允許降低，但不得低于30次/min，亮暗比不大于1：1。
綠閃信號頻率、信號亮暗比同黃閃信號參數。
所有時間設定精度在±3%范圍內。
在控制方式轉換、配時方案變化時，信號機能夠?qū)崿F(xiàn)平滑過度。
以上信號持續時間調節步長均為1s。
最多能支持4塊相位驅動板，16個獨立相位驅動，48個相位驅動端子。
最多32個機動車檢測器（線圈檢測器）。
最多8路行人按鈕。
電源：信號機電源額定電壓AC220V±44V，50Hz±2Hz，機柜內安裝兩個標注AC 220V電源備用插座。
驅動功率：信號機每路的最大驅動功率為800W。
整機功耗：信號機整機功耗為<50W（不包括信號燈消耗）。
絕緣電阻：信號機絕緣電阻大于10MΩ。
耐壓：在電源電極或與電源電極相連的其它導電電路和機柜、安裝機箱等易觸及部件之間施加1500V、50Hz電壓，不出現擊穿現象。
電磁抗擾度：信號機在靜電放電、電快速瞬變脈沖群、浪涌、電壓短時中斷等電磁騷擾環境下不出現電氣故障。
3）仿真技術參數:
分布式控制仿真功能：交通信號控制仿真平臺具備分布式控制仿真功能，通過網絡連接，可支持至少30臺路口控制工作站（每臺工作站可與仿真路網中30個路口分別對應）同時與一臺仿真軟件服務器進行信息交互，實現路口控制仿真。
數據交互功能：交通信號控制仿真平臺具備與仿真軟件進行數據交互的功能，能夠下發交通信號控制指令，接收流量、占有率、排隊長度等交通檢測數據并進行分析、驗證、顯示，可完成路口、干線、路網多種交通信號控制策略的仿真驗證。
交通信號控制功能：交通信號控制仿真平臺具備定時控制、感應控制、自適應控制，以及干線綠波帶控制、路網自適應協調控制等算法的加載及仿真效果分析功能，通過不同控制方式的操作界面，用戶可分別進行不同各種控制算法的選擇及控制指令下發，仿真軟件將按照不同的控制指令進行交通仿真，并將交通運行數據回傳到交通信號控制仿真平臺，該平臺在接收到交通運行數據后進行存儲，同時以圖形化的形式實時展現，用戶可直觀地查看及對比控制仿真效果。
綠波配時功能：交通信號控制仿真平臺具備干線交通綠波帶控制配時功能。為用戶提供綠波帶輔助設計模塊，通過該模塊，用戶可自由添加、刪除干線路口，通過鼠標左右拖動配時條，可方便地修改路口間距離，使之與實際路口間距一致；通過鼠標上下拖動配時條，可自由調整路口正反向綠波以優化相位差。軟件提供配置界面，可調整不同路段平均行車速度，對應調整的不同路段平均行車速度自動實現變速綠波帶的配置。軟件提供配置界面，可通過配置界面，可任意配置各個路口的正反向綠波協調相位，便于實際應用，當設置的協調相位發生變化后，軟件自動更新綠波帶寬。當進行綠波帶配置時，可同時顯示相應的相位差，最終對配置好的綠波帶會有相應的相位差輸出。該平臺能夠保存和重新加載配置好的綠波帶文件，便于配置結果的使用及修改。平臺會根據各路口流量大小、周期、綠信比等參數，自動計算協調相位紅燈時排隊長度及紅燈排隊消散時間。
4）信號燈板參數
一體化結構設計，集成交通信號控制實驗教學軟硬件功能。
工作溫度0-70℃，濕度 20%-90%。
具備RS232、RS485、CAN、USB2.0、以太網等通訊接口。
具備16路開關量輸入。
具備能驅動最多32組紅黃綠LED燈能力。
5）支持的實驗內容
單路口定時信號配時設計實驗。
單路口感應控制信號配時設計實驗。
路段行人需求控制配時設計實驗。
無電纜協調信號控制配時設計實驗。
交通信號檢測接入實驗。
信號機與燈組的連接測試實驗。
信號機控制效果評價實驗。
信號機運行故障檢測實驗。
信號機聯網控制實驗。
（2）便攜式微波交通數據采集系統
便攜式微波交通數據采集系統采用最新一代的24GHz雷達傳感器——4D/HD跟蹤雷達，向道路發射一束低功耗的微波，并檢測它所覆蓋范圍內的所有目標。其雷達原理能夠同時并實時的測量所有反射目標的位置、速度、和角度參數，并對每個物體進行跟蹤檢測，每秒檢測并可輸出13次數據。因此，在檢測區域內的所有目標將被可靠的檢測，并輸出精確的數據。
1）性能指標
用于路口排隊長度，車輛到達信息，轉向流量，出口流量等數據的采集。
精確測量每個目標的位置（X，Y坐標），以及速度分量。
可同時跟蹤最多126個目標，可分車型有：卡車，機動車，自行車，行人。
可同時檢測4條車道（或更多），檢測范圍最大可達120米。
高精度測速，最高車速可到300公里/小時。
安裝方式靈活：可在路側便攜安裝，安裝高度1.5 -10米，也可頂置安裝或固定安裝。
具有自標定和診斷功能，體積小，重量輕。
全天候工作，免維護，不受光線，天氣條件影響。
2）技術參數
傳感器類型：24GHz 4D/HD雷達傳感器。
車輛分型：按信號反射強度分型，可劃分為卡車、機動車、自行車、行人。
數據存儲：SD卡存儲，可存儲原始13Hz數據，同時具有時間段統計數據。
檢測范圍（標準版）：行人檢測50米，機動車檢測120米。
方位角度：-20到+20度。
最小檢測范圍：1.5米。
目標定位精度：一般小于±2.5%，或小于 ±0.25米。
速度精度：一般小于±0.28米/秒，或小于 ±1%。
采樣頻率：13Hz。
同時跟蹤目標數量：最多126個。
通訊連接：RJ45，RS232和WiFi無線連接，滿足各種通訊要求。
安裝高度：1.5-10米。
工作溫度：-40 至 +85℃。
電源：12VDC，5瓦。
具備省級及省級以上第三方檢測機構出具的檢測報告。
（3）便攜式激光交通調查系統
便攜式激光交通調查系統采用路側激光技術，用于較為復雜的交通流狀態路段，如多車道和經常有擁堵狀態的路段數據采集，其優勢在于車輛的分型，該設備采用非接觸方式安裝在路側，可檢測交通流量、車速、車型等交通參數，其車型按軸距劃分。在交通調查時，我們經常遇到同時調查多車道數據的情況，如3-4條車道，而且還要考慮人員安全問題，致使其它技術的交調儀很難實現，而在這種情況下，該設備便是您最佳的選擇。非接觸式技術不需要在路上鋪設傳感器，從而增加了人員的安全，同時也不需要封閉道路。
1）性能指標
適用于較大交通量路段交通流數據的采集。
可同時檢測4-5條車道的交通流數據。
按軸距分型可劃分13種車型。
路側安裝，安裝在路沿石前面。
2）技術參數
工作原理：采用10KHz的高頻激光掃描技術。
車輛分型：按軸距分型，可劃分13種車型以上，并配有中國車輛分型方案。
數據存儲：原始時間標存儲方式，獲得單車數據，最多可同時檢測4-5條車道。
統計數據：流量、車速、車型、軸距、車頭時距和時間間距等。
數據存儲容量：32G SD卡。
速度范圍：3～200公里/小時。
車輛計數準確率：流量精度 >99.0%，車速在10～200公里/小時范圍內>95.0%，車速小于3公里/小時的車輛被認為是停止車輛。
內置電池：用戶可更換12V免維護可充電電池。
電池壽命：內置電池，25℃連續運行模式下使用約6小時。
時間分辨能力：優于1ms。
儲存溫度：-20℃～70℃。
工作溫度：-10℃～60℃極值溫度下會降低電池壽命。
工作濕度：0～90％無冷凝時間分辨能力：優于1ms。
具備省級及省級以上第三方檢測機構出具的檢測報告。

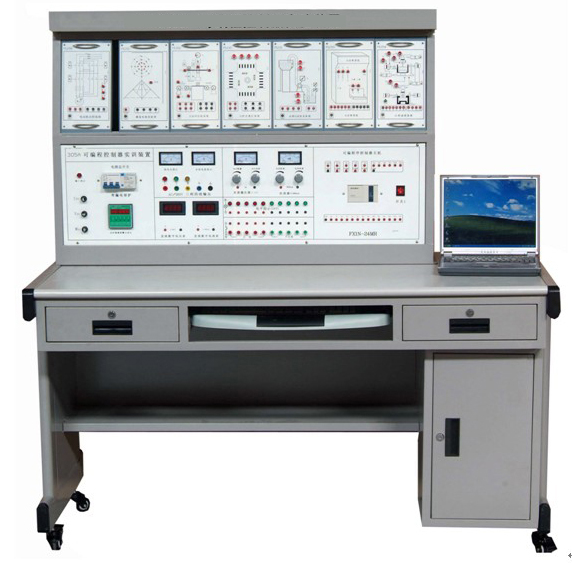

（三）可編程邏輯控制器實訓操控平臺

每套實訓操控平臺的操作臺面板和框架采用2mm優質電鍍鋅板，側板、柜門等部分采用1~2mm的優質電鍍鋅板制作，達到IP23防護等級；表面處理：零件經過脫脂、酸洗、防銹磷化后，靜電噴塑處理；操作臺背面配置插座電源；操作臺底部由多層、多抽屜柜組成，臺面進行設備組裝、維修等工作，獨立可控電源，長≥1.5米，寬≥0.7米，高≥1.6米，主要包含一套PLC(內含模擬/數字量輸入輸出點、485通信點、應用拓展模塊等)模塊、一套模擬量輸入模塊、一套模擬量輸出模塊、一套RS485通信模塊、一套RS485壓力傳感器、一個步進電機、三個按鈕、三個指示燈、一個接近開關、一套線纜/通信線、一個AC220V/5V電源適配器、一個液位傳感器、兩個檔位開關、一個溫度傳感器、一個聲音傳感器、一臺控制電腦、一張防靜電操作實驗臺等。
系統設備清單

序號	設備名稱	數量	單位
1	防靜電實驗臺	8	張
2	PLC模塊	8	套
3	按鈕(黃綠紅)	24	個
4	信號指示燈(黃綠紅)	96	個
5	RS485壓力傳感器模塊	8	個
6	步進電機	8	個
7	線纜/通信線	8	套
8	接近開關模塊	16	個
9	AC/DC電源適配器	8	個
10	液位傳感器模塊	8	個
11	檔位開關模塊	16	個
12	溫度傳感器模塊	8	個
13	聲音傳感器模塊	8	個
14	編譯器及下載器	8	套
15	模擬量輸入模塊	8	套
16	模擬量輸出模塊	8	套
17	RS485通信模塊	8	套
18	控制電腦	8	套
19	液晶監視器	8	臺
20	PLC編譯軟件	8	套

本實訓平臺所包含的主要設備具體參數如下：

（1）防靜電實驗臺
防靜電實驗臺尺寸為長1.5米，寬0.7米，高1.6米；操作臺臺面板和框架采用2mm優質電鍍鋅板，側板、柜門等部分采用1~2mm的優質電鍍鋅板制作，達到IP23防護等級；表面處理：零件經過脫脂、酸洗、防銹磷化后，靜電噴塑處理；操作臺背面配置二三插座電源；操作臺底部由多層、多抽屜柜組成，臺面進行設備組裝、維修等工作，獨立可控電源；設備統一掛載插件式安裝，所有數據線、電源線等預留，方便單件與集成課程的教學；模塊化設計，多種附件可視需要任意組合，且具有互換性；臺面具有防靜電、防火、耐磨。
（2）PLC模塊
國際知名品牌PLC模塊。
采用兩種品牌的PLC模塊搭建各4套實訓操控平臺。
每套模塊提供不少于12個DI點位，8個DO點位。
配套提供對應的電源模塊。
（3）按鈕
每套實訓操控平臺安裝黃、綠、紅三種顏色的自動復位按鈕各1只。
（4）信號指示燈
每套實訓操控平臺安裝黃、綠、紅三種顏色的信號指示燈各1只。
（5）RS485通信壓力傳感器
平行梁單點式稱重傳感器，6kg量程，鋁合金材料，表面陽極處理。
綜合誤差±0.017%F.S，靈敏度2.0±0.2mV/V，零點輸出±1.5%F.S，輸入阻抗405±6Ω，輸出阻抗350±3Ω。
（6）步進電機
發光二級管指示步進電機工作時的狀態，配有步進電機標準接口，使用時可直接插拔。
DC5V供電，直徑28mm，步距角：5.6525×1/6。
（7）線纜/通信線
符合GB/T2951.11-2008標準的電源/通信電纜。
（8）接近開關模塊
接近開關采用埋入式安裝，感應方式為電感式。
螺紋口徑為M18，可以在5mm的距離內檢測到金屬物體，輸出信號。
（9）AC/DC電源適配器
提供實訓操控平臺上各類設備或傳感器使用的AC/DC電源。
（10）液位傳感器模塊
輸入電壓DC5～24V，耗電流為5mA，輸出電流1～100mA。
響應時間500ms，工作環境溫度0～85℃，靈敏度≤20mm，±1.5mm的液位誤差。
（11）檔位開關模塊
檔位開關可實現3擋調節，自鎖定復位方式。
觸點方式為2常開，最大安全工作電流可通過10A。
（12）溫度傳感器模塊
采用工業級芯片，高精度溫濕度傳感器，確保產品的優異可靠性、高精度、互換性。
采用RS485硬件接口(具有防雷設計)，協議層兼容標準的工業Modbus-Rtu協議。集MODBUS協議與普通協議于一體，用戶可以自行選擇通信協議，普通協議帶有自動上傳功能 (連接RS485通過串口調式工具即會自動輸出溫度)。
DC5～30V供電，輸出RS485信號。
可在-40℃～+60℃溫度范圍內測量，測量精度0.1℃。
（13）聲音傳感器模塊
用于檢測環境聲音的有無和判斷聲音強度的大小等。
麥克風的靈敏度為52dB，頻段在50Hz ~ 20KHz，工作電壓為3.3V ~ 5.3V。
（14）編譯器及下載器
配套PLC模塊的編譯器及下載器。
（15）模擬量輸入模塊
2通道模擬量輸入（AI）；配套PLC設備的模擬量輸入擴展模塊。
（16）模擬量輸出模塊
2通道模擬量輸出（AO）；配套PLC設備的模擬量輸出擴展模塊。
（17）RS485通信模塊
2通道RS485串口通信；配套PLC設備的RS485通信擴展模塊。
（18）控制電腦
提供知名品牌整機電腦
內存容量: 16GB，硬盤容量: 256GB。
內存類型: DDR4，內存頻率: 2400MHz及以上。
顯存類型: GDDR5，顯存容量: 4GB。
主板結構: ATX。
光驅類型: 無光驅。
顯卡類型: 獨立顯卡。
獨立顯卡型號: RX550、GTX1650、GTX950等。
CPU核心數: 十二線程六核心，CPU主頻: 2.9GHz及以上。
散熱方式: 風冷。
硬盤類型: 固態硬盤。
CPU系列: 十代Intel I5及以上。
（19）液晶監視器
產品尺寸：21.5″亮度：200cd/m²對比度：1000:1分辨率：1920×1080裸機尺寸（含邊框）：502.80×299.78×47.60安裝方式：底座、壁掛控制方式：按鍵控制輸入信號：VGA(D-Sub)×1、HDMI×1、AUDIO in×1輸出信號：內置喇叭標配配件：VGA線纜、電源線、底座、說明書；選配配件：壁掛。
（20）PLC編譯軟件
配套兩種PLC模塊對應提供的程序編譯軟件。
支持中文操作界面。
支持梯形圖編程。
（四）便攜式常用工具箱
電子技術工具箱，包含網絡測序儀、電烙鐵、萬用表、剝線鉗、壓線鉗、鋁合金吸錫器、不同規格的螺絲刀（一字型、十字型、內六方各一套），平口鉗、尖嘴鉗、鑷子、扳手等日常維修工具，適用于電路檢測、維修、日常家用維修等，選擇知名品牌，要求可靠耐用，適合實驗室使用頻次高、使用人員不固定的場合，提供質保至少2年。
（五）圓凳（參考）
發泡膠凳面直徑300-350mm、厚度40mm-50mm，鋼制凳腿可360度自由旋轉自由升降，有SGS認證，凳腳固定，承壓200kg以上，可靠性高，材料防靜電，廠家質保2年以上，適合實驗室使用頻次高、使用人員不固定的場合。

關鍵詞：數控車床實訓設備實訓裝置教學儀器教學設備實驗設備實驗平臺實訓臺考核裝置實訓系統 實驗裝置數控技術 技能實訓 數控系統 電氣控制實訓鑒定實驗系統 數控軟件數控實訓 電氣技術 實訓目錄數控銑床高教設備職教設備實訓車床 PLC控制 PLC技術 PLC實驗 變頻調速 PLC實訓
