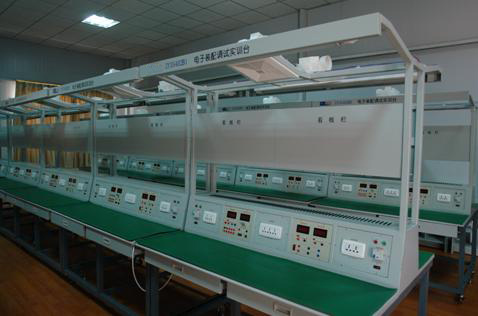

LG-DZT02型 電子產品設計與裝調技能綜合實訓裝置
一、產品概述
本裝置根據國家人力資源和社會保障部頒發的《無線電調試工》、《電子設備裝接工》等國家職業標準，結合各技工院校相關課程教學大綱要求而研制。提供豐富的實訓模塊，通過對實訓模塊的訓練，使學生熟練掌握測量儀器、裝調工具的使用方法，鍛煉學生設計、裝接、調試、檢修現代電子產品的職業能力。適合各類技工院校、職業院校的《無線電調試工》、《電子設備裝接工》等相關課程的實訓教學。
二、主要技術性能
輸入電源：單相三線～220V±10% 50Hz
工作環境：溫度-10℃～+40℃ 相對濕度≤85%（25℃） 海拔＜4000m
裝置容量：≤800VA
外形尺寸：1600mm×800mm×1800mm
安全保護：具有漏電壓、漏電流和過載保護等功能，安全符合國家相關標準
三、產品特點
本裝置綜合了電子基礎、單片機、傳感器、高頻電子、數字通信以及無線通信技術等，涉及無線電技術的相關知識和技能；
配置專業的偉福51仿真器、AVR仿真器以及ISP燒寫器，并提供完善的實訓例程，方便用戶在線仿真和ISP燒錄等；
裝置采用模塊化結構設計，可以根據實訓內容靈活方便的更換實訓模塊，儀表放置采用托盤式，也可以方便的對其進行更換；
實訓單元模塊由透明元件盒及PCB板構成，元件盒體由透明有機工程塑料注塑而成，具有示教功能，使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB板制作而成。導線插孔采用防轉柱引出，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，方便的任意組合實訓線路，以完成不同的實訓項目；
根據崗位技能要求，實訓模塊可隨機組合，實訓模塊、儀器配置、配套工具等都做了精心設計，照明燈、電源、模塊搭建區、PVC夾板、儲物柜等配置齊全，組合成開放式實訓平臺，完成學生對認知、安裝、調試、維修等多種技能的實訓；
控制屏可提供儀表、電烙鐵、計算機電源，插座采用單相三線和兩線通用接口；模塊電源采用屏蔽線引至模塊搭建區，可大大減小干擾信號且每組電源可獨立控制；照明開關既可在面板上控制，又可在頂部控制，方便操作；PVC夾板位于正前方，用來夾放實訓圖紙，方便使用人員參照圖紙進行搭建及調試。
四、基本配置及功能
1.本裝置由實訓桌、電源控制屏、實訓單元模塊、實訓套件、實訓工具、測量儀器儀表、活動柜和鋁型材電腦桌等組成。
2.實訓裝置基本配置及功能
