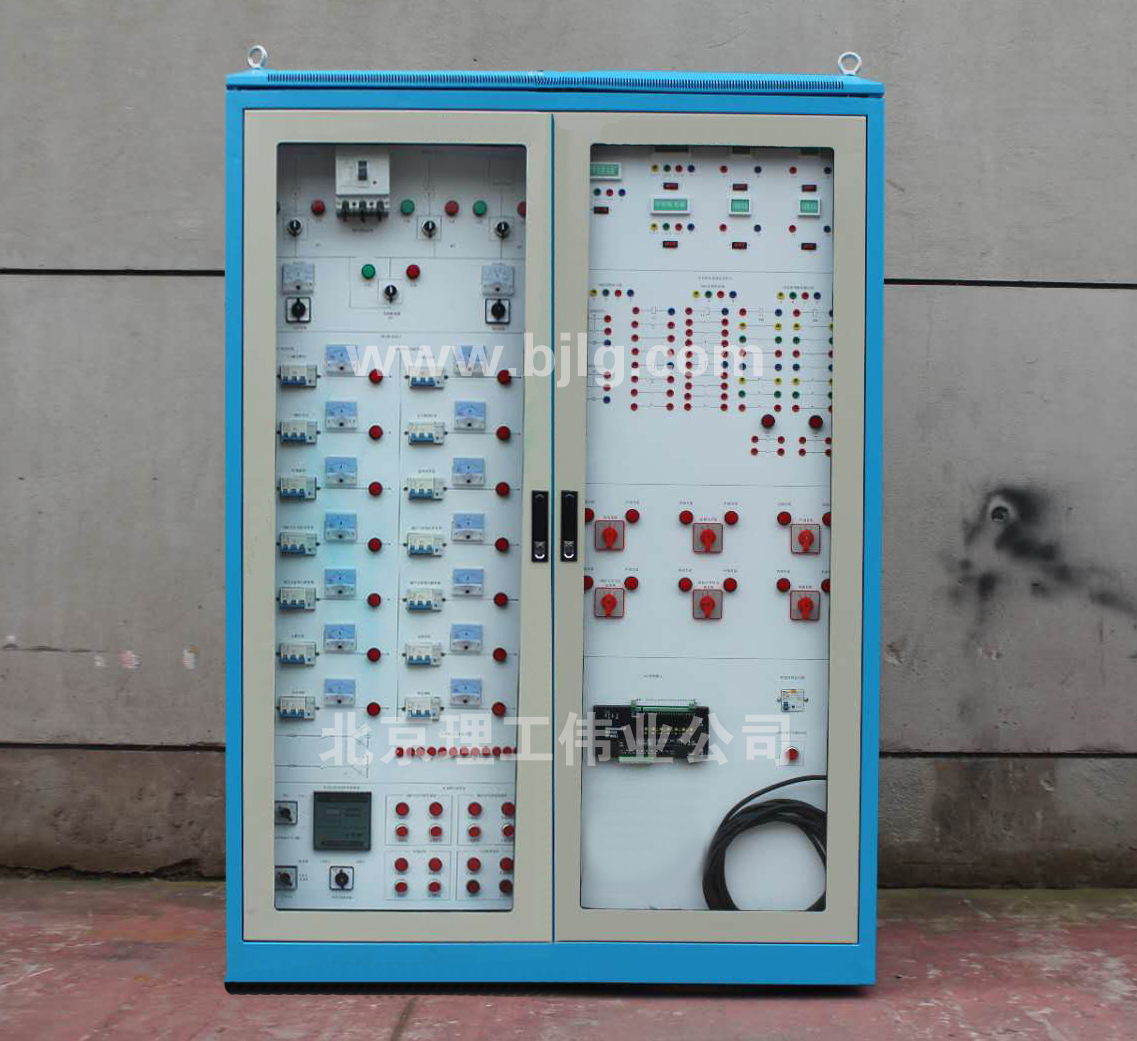

樓宇供配電技術實訓系統（LON總線型）

一、功能概述：
1.LG-GPD1型 樓宇供配電技術實訓系統有三部分構成：供配電硬件系統、供配電監控系統和實訓部分。
2.整個樓宇自動化系統中所有設備的供電由本實訓裝置提供。進線采用兩路三相四線400V進線，正常工作時，由一路電源向全部用電設備供電，另一路為暗備用不投入運行，當運行電源發生故障時，另一路備用電源自動投入。
3.通過各種電量傳感器，對整個用電系統的總電量參數監測：進線三相電流和總功率、配電母線三相電壓以及各配電線路電流。
4.下位機部分：采用DDC控制模塊實現數據采集與控制，采集電量傳感器測量的電量，控制各斷路器的分、合閘。
5.上位機部分：采用力控組態軟件，與下位機DDC控制器采用LONWORKS總線通信。上位機界面中可整體監測供配電系統結構，并可實時分析和打印各類電量數據，并可提供對電力網絡出現的故障告警并快速定位和采取相應措施。
6.樓宇智能配電監控軟件
（1）具用可視化監控功能
（2）具有總供電輸出電壓、電流、功率因數等
（3）母線監控通斷
（4）樓層用電支線電流監控
（5）大樓干線分合閘監控
（6）用電電量趨勢分析
（7）消防監控報警窗口

二、技術規格：
1.輸入電源：三相四線（AC 380V±10% 50Hz）
2.工作環境：溫度-10℃—+40℃ 相對濕度<85% 海拔<4000m
3.裝置容量：<5.0kVA
4.外形尺寸：1500mm×680mm×1800mm
5.絕緣電阻：＞3MΩ
6.安全保護：具有漏電自動保護功能
三、完成的教學內容如下:
1.常用配電設備認知與應用
2.電量傳感器認知與應用
3.智能建筑的供電運行方式線路組建與操作
4.典型樓層配電運行方式線路組建與操作
5.供配電系統中運行線路狀態的現場監測、抄表和控制
6.備自投聯動運行控制和調試
7.應急電源配電線路運行和聯動控制
8.配電線路功率因數補償運行控制
9.與消防自動報警系統的聯動控制
10.供配電監控系統運行調度實訓
四、供電系統清單

序號	名稱	數量
1	微型斷路器	14只	DZ47-63
2	塑殼斷路器：	1只	NM1- 32A
3	智能無功補償器	1只	JKL5CF/JKW-2SC
4	模擬負荷瓷盤電阻	6組；	RJ300-1000/RJ300-300/RJ300-700/RJ300-500
5	模擬負荷電抗	6組；	定制電流2A，
6	接觸器:	22只	CJX2
7	智能電流變送器	(14只）	MIK-DJ
9	電壓表	(2只）	85L17
10	智能電量變送器	1只	EDA9033
11	DDC控制模塊;	1只	HW5515
12	無功補償電容板1塊	4只裝	CBB61
13	信號燈	18只	AD22
14	船形開關紅色；	3只	KCD
15	中間繼電器；	8只	MY4N
16	時間繼電器；	3只	ST3P
17	LON網卡1個	1個	L0N
18	電腦桌鋁木結構可移動；	1張	6006001000
19	實訓臺架	1套	15006801800
20	鋁材印刷板	2塊	625-1500
21	PLC	1套	FX1N-10MR
22	模擬量采集器	1個	MODBUS
23	計算機	1套	用戶自配
