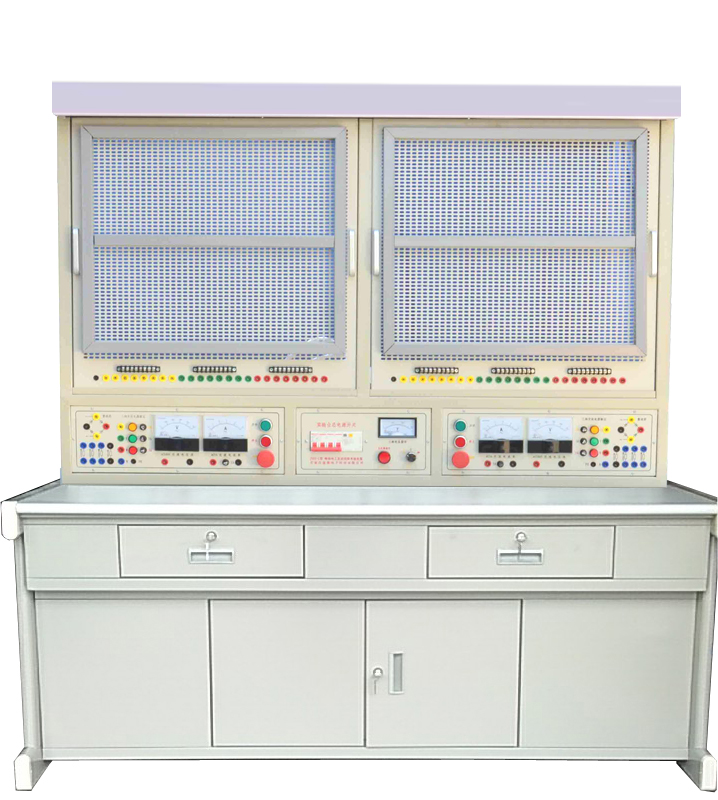

電力設備技能實訓考核裝置

一、設備主要參數
1.輸入電源：三相五線～380V±10% 50Hz；
2.裝置容量：＜3kVA；
3.外形尺寸≥1500×800×1400mm（長寬高）；
4.安全保護：要求具有接地、漏電壓、漏電流保護，安全指標符合國家標準。

二、設備組成及功能
1.實訓桌采用優質鋼板做骨架，外表面噴涂彩色環氧聚塑，整機堅固耐用。提供不少于2抽屜，桌子的底部采用封閉式結構，提供一體化儲物柜，可以放置實訓掛件和實訓器件，桌體采用帶剎車3寸雙軸承結構的萬向輪，方便調整擺放位置。
2.控制屏，電源模塊要求提供三相五線電源輸入，經漏電保護器后，通過啟、停按鈕控制接觸器通斷，要求設有急停按鈕；配有進線電壓顯示儀表；提供交流線電壓380V和相電壓220V。
3.實操網孔板
配1塊器件實操板，安裝有搬運把手，既可以掛裝在實訓臺上，也可以平放在實訓桌上；網孔板采用5mm長孔加工，電氣元器件在任何角度、任何方位都能輕松裝配、調整。尺寸≥500×500mm；
1）單相電度表1只、E27三色燈套件1套、E27白熾燈套件2套，單控開關2個、雙控開關2個、聲（光）控延時開關1只，電壓、電流互感器各1只，配套電壓表、電流表各1塊，SPD（電涌保護器）2只；
2）日光燈1套，單相空開1只、三相空開1只，熔斷器2個；
3）交流接觸器3個，輔助觸點3個，熱繼電器1個，通電延時繼電器1個，按鈕3個，指示燈2個，行程開關2只，安裝螺絲及專用工裝100套，接線端子1套，導軌4根
4.配套三相鼠籠異步電動機 交流380V/△，1臺。
5.電力模塊套件
6.1儀表電源模塊
1）三相電壓表、電流表、頻率表，用于顯示發電機輸出特性。
2）三相電壓表、電流表、頻率表，用于顯示UPS輸出特性。
6.2發電機組模塊
1）鑰匙開關、電磁開關、起動電機連鎖機構，能夠模擬內燃機起動、停機過程。
2）三相異步電動機（換成直流電動機）和三相同步交流發電機，由電動機帶動發電機模擬發電過程。
6.3 UPS（不間斷電源）模塊
1）工作電壓：三相五線制，380V，50Hz，直流輸入電壓96V。
2）輸出電壓：三相五線制，380V，50Hz；
3）具有交流輸入、輸出接線端子，直流輸入接線端子；
4）提供按鈕實現模塊開機、關機過程；
6.4整流（開關電源）模塊
1）工作電壓：?jiǎn)蜗?20V，50Hz；
2）輸出電壓：48V；
3）交流輸入接線端子，直流輸出接線端子；
4）按鈕實現模塊開機、關機過程；
5）直流電壓表、電流表用于顯示模塊輸出特性。
6.5充電機模塊
1）工作電壓：?jiǎn)蜗?20V，50Hz；
2）輸出電壓：直流0-24V連續可調；
3）具有交流輸入接線端子，直流輸出接線端子；
4）提供空氣開關實現模塊開機、關機過程；
5）提供直流電壓表、電流表，用于顯示模塊輸出電壓電流。
6）提供配套電纜。
6.6交流配電柜附件
1）提供市電，油機電路切換所必備的器件。
2）配有與交流配電柜門板配合的市電合閘、分閘，油機電合閘、分閘控制按鈕，同時提供2塊三相電能質量表，可指示當前市電、油機電供電狀態。
三、實訓項目
（一）網孔板實訓項目：
1.一個開關控制一盞燈
2.兩個雙聯開關控制一盞燈
3.三個開關控制一盞燈
4.多回路插座連線
5.單項電度表直接接線電路
6.模擬220V配電箱（空開、漏保）安裝
7.多回路照明線路的接線、測量與維修
8.漏電和短路的安全實驗電路的測試與檢修（加耦合變壓器220V，對人體無危險）
9.配電線路的連接與測試（380V、220V）
10.模擬內線施工
（二）維修電工實訓項目
1.三相異步電動機直接啟動控制；
2.三相異步電動機接觸器點動控制線路；
3.三相異步電動機接觸器自鎖控制線路；
4.Y-△啟動自動控制線路；
5.接觸器聯鎖的正反轉控制線路；
6.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路；
7.雙重聯鎖的三相異步電動機正反轉控制線路；
8.三相異步電動機的多地控制；
9.工作臺自動往返控制線路；
（三）電力模塊實訓項目
1.內燃發電機組的模擬起動與供電
2.UPS（不間斷）電源的線路連接與啟動供電
3.整流（開關）電源的線路連接與模擬供電
4.蓄電池充電機的模擬操作
5.市電、油機電雙路自動轉換電路的搭建與供電（配電箱實現）
6.交直流不間斷電源供電系統的組建（配電箱配和掛件板實現）
7.市電、發電機、UPS電源、開關電源設備的電源監控與集中管理，臺站溫濕度監控。
