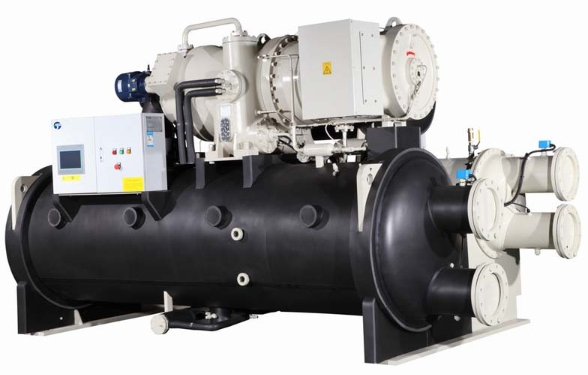

離心式冷水機組綜合實訓考核裝置

離心式冷水機組綜合實訓考核裝置主要應用于中央空調系統與工業制程冷卻，主要組成部件為離心式壓縮機，噴淋式（降膜式）蒸發器，冷媒液體再循環系統，閃變式節能器以及孔口板節流裝置。北京理工偉業科教有限公司離心式冷水機組制冷量范圍1965～34665KW。

機組特點：
1、機組使用R134a冷媒，R134a是HFC工質，為國際公認環保冷媒；
2、R134a為正壓冷媒，不需要排氣裝置，機房通風設計簡單；
3、機組內置油冷卻器，以冷媒冷卻，無需維修；
4、使用獨立的回油系統（引射泵回油），任何負荷情況下均保證及時回油；
5、油泵內建于機組壓縮機油槽中，故油泵無泄漏之羹；
6、機組采用固定孔口板節流裝置，無活動部件，在變負荷和變工況下可及時調整冷媒流量，無滯后現象，確保機組運行穩定；
7、低電壓機組，使用軟啟動柜降壓啟動，啟動過程不會沖擊使用方電網；
8、高電壓機組，使用高壓動力柜，其中配置綜合保護器，涵蓋堵轉、缺相、過電流、過電壓等功能；
9、機組采用微電腦控制系統，全中文界面，清楚顯示各項運行數據，操作極為方便。
離心式冷水機組參數：

機型 TFLX-		550	600	650	700	800	900	1000	1100	1200	1300
制冷量	kW	1965	2130	2343	2497	2858	3224	3575	3953	4323	4665
輸入功率	kW	320	348	381	406	467	526	586	647	704	761
滿載效率COP	kW/kW	6.14	6.12	6.1	6.15	6.12	6.13	6.1	6.11	6.41	6.13
滿載效率COP	kW/RT	0.57	0.57	0.58	0.57	0.57	0.57	0.58	0.58	0.57	0.57
冷凝器
水流量	m³/h	393	426	465	499	572	645	716	791	865	933
水壓降	kPa	72	72	72	72	86	86	95	95	95	120
進出水管接口	DN	200	250	250	250	250	300	300	300	300	300
蒸發器
水流量	m³/h	338	336	400	429	492	555	615	680	744	802
水壓降	kPa	70	70	70	70	80	80	91	91	91	116
進出水管接口	DN	200	250	250	250	250	300	300	300	300	300
外型尺寸
A（長）	mm	3920	3920	3930	3980	4180	4270	4570	4650	4650	4950
B（寬）	mm	2320	2350	2480	2520	2520	2600	2600	2750	2750	2750
C（高）	mm	2450	2450	2500	2500	2680	2740	2740	2850	2850	2850
安裝尺寸
D	mm	2940	2940	2940	2940	3080	3080	3370	3370	3370	3670
E	mm	1800	1800	1800	2000	2000	2000	2050	2300	2300	2300
整機重量	kg	9600	10100	10600	11200	11800	12500	13200	14500	15500	16500
運轉重量	kg	10550	11100	11700	12350	13100	14000	14800	16350	17500	18600
冷媒充填量	kg	495	540	585	630	720	810	900	990	1080	1170

①運行工況
蒸發器：進水溫度12℃，出水溫度7℃。
冷凝器：進水溫度30℃，出水溫度35℃。
當客戶機組運行工況變化時，請參照變工況曲線圖。
②冷凝器、蒸發器接管均為法蘭連接。
③適用冷媒：R134a。
④適用電壓等級：低電壓：3φ-380V-50Hz。
高電壓：3φ-6kV-50Hz，3φ-6.6kV-50Hz，3φ-10kV-50Hz
⑤機組水側標準承壓1.0MPa。
⑥單位換算：1RT（美制冷噸）=3.517kW
離心式冷水機組開機啟動前，請先確認以下操作：
（1）檢查機組供電電源，是否穩定標準
（2）開啟冷凍水進、出水閥門
（3）啟動冷凍水循環泵，檢查運行電壓，電流是否正常
（4）開啟冷卻水進、出水閥門
（5）啟動冷卻水循環泵，檢查運行電壓，電流是否正常
（6）檢查冷凍水進、出口壓差是否正常
（7）檢查冷卻水進、出口壓差是否正常
（8）確認冷凍、冷卻水系統，循環正常
（9）啟動離心式冷水機組
（10）冬季運行時，應根據冷卻水進水溫度，適時開放冷卻塔風扇。待機組運行穩定后，執行以下檢查：
（11）檢查機組運行電壓、電流
（12）檢查油溫
（13）檢查蒸發器、冷凝器、制冷劑壓力
（14）檢查機組運行聲音，是否正常
機組分類
折疊(1)全封閉式
圖1 (1-1、2段壓縮機用電動機 2-冷凝器 3-蒸發器 4-3、4段壓縮機用電動機)為全封閉式離心制冷機組簡圖。它把所有部件封閉在同一機殼內，一般用于飛機機艙內的空調。它具有制冷量小、氣密性好、取消了增速置因而結構簡單、噪聲低、振動特點。
折疊(2)半封閉式
半封閉機組如圖2(1-第一級入口徑向可調導葉2-第二級入口徑向可調導葉 3-蝸室 4-轉子件 5-壓縮機平衡管接頭法蘭與油分離器 6-推力軸承7-油槽 8-電加熱器 9-右徑向滑動軸承 10-雙級徑向?qū)~傳動機構 1l-聯軸器 12-左徑向滑動軸承)所示。該圖采用兩端支撐式雙繳離心式制冷壓縮機。其制冷劑大都采用R11或R 22，在封閉系統中循環。從外形上仍可辨別各部件的形狀及連接法蘭，而不是統一封閉在一個機殼內。若在部件的結合處處理不當，仍有少量泄漏。
機組為組裝式，各部件均在制造廠內組合成一個整體，并采用共用底座。壓縮機的進、出口分別與蒸發器和冷凝器相接。主電動機的冷卻采用制冷劑液體直接噴射電動機繞組而蒸發冷卻，在較早的機組中，有用電動機外殼中設有水套而用冷水冷卻的。半封閉機組具有結構緊湊、占據空間和面積小、對基礎要求不高、運輸管理方便等優點，且有較大的制冷量。
折疊(3)開啟式
開啟式機組內的各部件是在使用現場分散安裝的，機組外形見圖3(1-壓縮機2-增速器 3-主電動機 4-聯軸器5-潤滑系統 6-蒸發器7-冷凝器)，無共用底座。壓縮機1采用兩個蝸殼，與電動機3用軸承和連軸器4連接。這種機組對壓縮機的軸端密封要求較高，且占地面積和空間大。機組LSLXR123用于空調，制冷劑為R123，由于采用了可靠的軸端密封而做成開啟式機組。其電動機采用水冷卻，可節省電能3%~6%。在發生故障時易于維修。對化工用的制冷機組，由于為多級壓縮機、功率大、制冷系統也比較復雜，一般均采用開啟式機組。
折疊單筒和雙筒機組
半封閉式機組中，蒸發器和冷凝器的布置形式可分單筒形和雙筒形。
單筒型是將蒸發器和冷凝器布置在同一筒體內，稱為單筒型蒸發器-冷凝器如圖4(l-蒸發器2-冷凝器3-浮球閥)，是目前用得*為廣泛的一種。冷凝器2位于上方，蒸發器1位于下方，其間用弧型板隔開。浮球閥3位于簡體縱向中部下方。
制冷量小時，由于設備小，制造工藝上有困難而采用雙筒型如圖5(1-壓縮機 2-增速器 3-主電動機 4-冷凝器 5-蒸發器)。蒸發器5和冷凝器4的筒體采用上、下的布置方式，以節省占地面積。也有兩者平行布置的。
