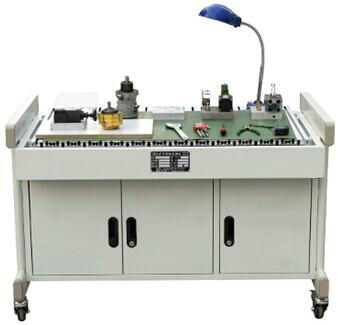

液壓元件拆裝實訓臺

一、概述
液壓元件是液壓系統的重要組成部分，該液壓元件拆裝實訓臺配置各種液壓泵、液壓控制閥和液壓缸等液壓元件及相關工具，通過對液壓元件的拆裝實訓，觀察及了解各零件在液壓元件中的作用，加深學生對液壓元件結構及工作原來的了解。并能對液壓元件的加工及裝配工藝有一定的認識，適合各職業院校機電類專業“液壓傳動”、“液壓與氣壓傳動”等課程的實訓教學需要。

二、技術參數
1、交流電源：單相AC 2200 V±10% 50Hz；
2、相對溫度：-10～50℃；
3、相對濕度：＜85%（25℃）
4、外形尺寸：約1400mm×700mm×820mm；
5、整機功耗：≤1.0 kVA；
6、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
三、功能特點
1、可以對工業液壓元件進行拆裝實驗。
2、為減小拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電皮墊。
3、臺面上還設有小元器件盒，以防止零件的丟失。
4、設計了一塊拆裝墊塊防止拆裝時損壞桌面。
5、設有抽屜、機床臺燈、交流電源插座。
6、實訓桌采用金屬框架制作，表面為雙層亞光密紋噴塑工藝處理。
四、實訓項目
1、油泵拆裝實訓
2、液壓油缸拆裝實訓
3、方向閥拆裝實訓
4、壓力閥拆裝實訓
5、流量閥拆裝實訓
五、設備配置清單

序號	元件名稱	規格／型號	數量	單位	備注
1	實訓裝置	1230x700x820mm	臺	1	鐵質雙層亞光密紋噴塑結構
2	齒輪泵	BB-B6	臺	1
3	柱塞泵	5MCY-1	臺	1
4	葉片泵	YB1-10B	臺	1
5	直動式溢流閥	P-B10	只	1
6	先導式溢流閥	Y-10B	只	1
7	減壓閥	DR10-4-5X10Y	只	1
8	節流閥	DVP6	只	1
9	調速閥	2FRM5-31B/15QB	只	1
10	液控單向閥	SV10PA1-30	只	1
11	三位四通換向閥	4WE6E61B/CG24N9Z5L	只	1
12	單杠雙作用液壓缸	MOB40-200	只	1
13	鋼皮尺	30CM	把	1
14	千分尺	0~25mm	把	1
15	卡簧鉗（內、外）	P1ERS	把	2
16	活動扳手	6”-150mm	把	1
17	活動扳手	10”-250mm	把	1
18	內六角扳手	JTECH	套	1
19	拆裝墊塊		塊	1	元件在墊塊上拆裝
20	橡膠墊皮		張	1
21	實訓指導書		冊	1
22	油壺	五斤裝	個	1	裝廢油
23	電源三插		個	1
24	機床臺燈		臺	1
25	元件盒		個	1
26	臺虎鉗		個	1
27	工具箱		個	1
