網絡型數控車床綜合技能實訓智能考核系統(西門子)

一、產品介紹

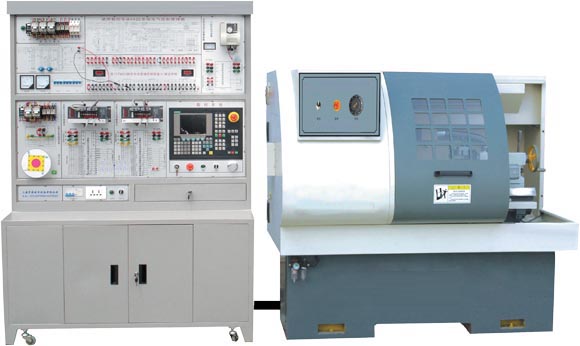

　　1、網絡型數控車床綜合技能實訓智能考核系統(西門子)由數控車床實訓臺和加工型數控車床實物組成，不僅可作為數控車床電氣故障的維修實訓設備，也可作為數控車床的實際加工操作實訓設備。它具有數控系統的安裝調試、參數設置、PLC編程、故障診斷與維修、數控車床編程與加工操作等多項功能。
　　2、學生在實訓臺上進行電氣維修方面的實訓；數控系統安裝在實訓臺上，便于進行實驗操作。
　　3、完全采用工業化的器件，開放式結構，將一臺數控車床的電控系統在實訓臺上進行分解展示；模塊化結構設計，并設計有電氣柜，便于實現數控車床各個環節的實訓教學。

二、結構與特點
　　1、控制屏采用鐵質雙層亞光密紋噴塑結構。
　　2、采用西門子802C數控系統。
　　3、X/Z進給軸均采用交流伺服電機驅動。
　　4、主軸電機由變頻器進行無級調速。
　　5、設計有專門的故障設置區和排故操作單元，具有數控車床的故障維修考核功能。
　　6、加工型數控車床，可對鋼材、鐵、銅等材料進行實際車削加工。
三、技術性能
　　1、輸入電源：三相四線380V±10% 50Hz
　　2、裝置容量：＜4KVA
　　2、實訓臺外形尺寸：1370mm×600mm×1890mm
四、數控車床技術參數
　　◆床身最大回轉直徑：350mm
　　◆三爪卡盤：160 mm
　　◆主軸孔徑：45 mm
　　◆ 電動刀架：四工位
　　◆主軸電機功率：3.7W
　　◆主軸最高轉速：2000rpm
　　◆ 外形尺寸：1830×1200×1600 mm
五、部分實訓項目
　　1、數控車床電氣系統的設計
　　2、數控系統的參數設置與調整
　　3、輸入輸出接口實訓
　　4、機床參考點的調試
　　5、伺服電機驅動單元的調試與應用
　　6、變頻器的調試、參數設置與應用
　　7、電動刀架控制實訓
　　8、數控系統的通訊
　　9、數控車床故障診斷與維修
　　10、數控系統的操作與編程
　　11、數控車床加工實訓。
