智能樓宇消防實訓室建設方案

一、配置及功能
1、火災自動報警系統具備火災的自動報警、手動報警、通信和網絡信息報警，并應實現火災救災設備的控制及與相關系統的聯動控制。
2、火災自動報警系統由設置在控制中心的中央級監控管理系統、現場級監控設備及相關通信網絡等組成。
3、火災自動報警系統的中央級監控管理系統宜由操作員工作站、打印機、通信網絡、不間斷電源和顯示屏等設備組成，并應具備下列功能：
　(1)接收全線火災災情信息，對線路消防系統、設施監控管理；
　(2)發布火災涉及有關模擬車站消防設備的控制命令；
　(3)與各站地火災自動報警系統進行通信聯絡；
4、火災自動報警系統的由火災報警控制器、消防控制室圖形顯示裝置、打印機、不間斷電源和消防聯動控制器手動控制盤等組成，并應具備下列功能：
　(1)與火災自動報警系統中央級管理系統及本站現場級監控系統間進行通信聯絡；
　(2)管轄范圍內實時火災的報警，監視車站管轄內火災災情；
　(3)采集、記錄火災信息，并報送火災自動報警系統中央監控管理級；
　(4)顯示火災報警點，防、救災設施運行狀態及所在位置畫面；
　(5)控制消防救災設備的啟、停，并顯示運行狀態；
　(6)發布火災聯動控制指令。
5、火災自動報警系統現場控制級由輸入輸出模塊、火災探測器、手動報警按鈕、消防電話及現場網絡等組成，并應具備下列功能：
　(1)監視模擬各站管轄范圍內災情，采集火災信息；
　(2)消防泵的低頻巡檢信號、運行狀態、設備故障、管壓力信號；
　(3)監視消防電源的運行狀態；
　(4)監視各站所有消防救災設備的工作狀態。

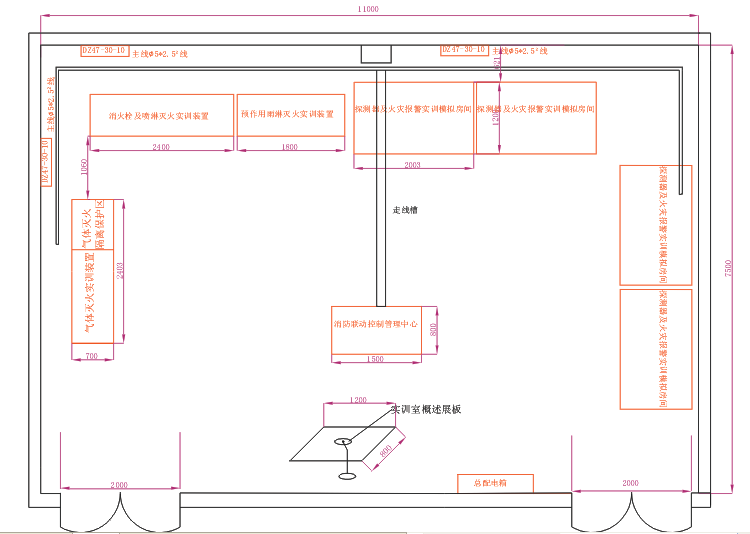

二、參考布局圖

三、配置及報價表

序號	設備名稱	數量	單價	總價	備注
1	消防實訓模擬操作間	4套	15000	60000
2	消防管理中心、消防電話中心、消防廣播中心、	1套	98500	98500	電腦監控管中中心平臺電腦監控及監控中心軟件
3	氣體滅火實訓裝置	1套	69000	69000
4	消火栓及預作用式噴淋滅火實訓裝置	1套	108000	108000
5	消防實訓探測器及器材	10套	98000	98000

四、設備介紹

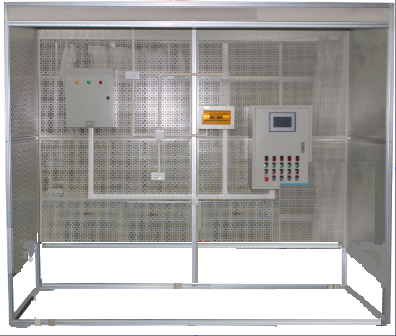

（一）消防實訓模擬操作間

模擬實訓操作間由工業鋁型型才連接構成實訓操作框架，內鉗噴塑鋼網孔板墻面，安裝方便配備有30*5長腰孔，
1、墻面全鋼質網孔結構，鋼板墻厚度≥1.5mm，本套產品組成一個獨立房間結構并連接至多間結構工作實訓區，結構用于安裝操作接線等實訓，具有實訓區域，可以分配為工作區、每個區域可同時滿足8個學生同時實訓。
2、操作實訓樓裝置為全鋼結構，設備內外無任何木板、輕型材料等輔助材料。使其利于延長使用壽命和無需后期更換耗材，真正實現裝置免維護。模擬墻采用模塊化設計可單獨拆卸任意一塊墻面進行維護。
3、整體采用冷軋鍍鋅鋼板，表面平整，不設任何凹槽結構?？紤]學生實訓沖擊因素，厚度≥1.5mm。
4、墻面網孔設計，孔距M5*30毫米，使用（杜絕自攻螺釘掛接設備不牢的安全隱患）牢固掛接設備、插座。
5、每個實訓區的墻面可以模擬綜合進行線槽安裝和線纜布放，能模擬實訓區的消防器件安裝。
9、裝置頂部配有開放式線纜橋架，方便觀察走線方向。
10、產品功能：仿真大樓工程實訓實際環境，可以模擬消防系統的實訓；單墻雙面可滿足大于8個人的同時實訓操作；4套墻體設備可滿足32人同時實訓。

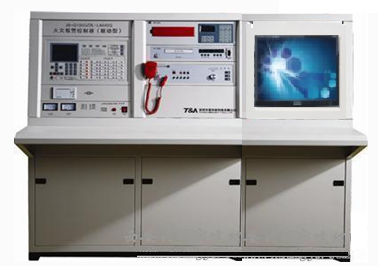

（二）聯動控制中心

一）系統概述
消防聯動控制中心及噴淋滅火系統實訓室”依據[建筑消防設計規范]進行標準設計,該系統具有消防控制聯動中心、消防廣播電話中心、氣體滅火系統、消防噴水滅火系統，型材模擬實訓房間的典型結構，能夠完成火災探測，早期探測，火災報警，現場滅火，氣體滅火等演示性實訓項目和消防管理中心，同時還能清楚的展示噴淋滅火系統的典型設備構成和系統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火系統的結構有一個全面的了解，噴淋系統與聯動動控制中心系統實現聯網控制，探測器與聯動中心聯接實現手自動控制；氣體滅火系統操作管理中心的聯接，同時與廣播電話中心聯網，完全實現現智能化大樓設計，掌握建筑物內部主要滅火設備的應用，熟悉樓宇中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理，了解消防控制中心的聯動操作與設置，廣播電話中心的控制與操作設置，了解現代建筑消防聯動設備系統原理和調試，熟悉消防的控制原理和工作過程。它適用于學習《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的中職業院校的實訓教學。
實訓室包函有消防聯動控制中心，消防廣播控制中心，消防電話控制中心，消防火災噴水滅火系統裝置、預作用消防水滅火系統裝置，氣體滅火裝置，模擬實訓房間等。
二）系統特點
1、具有試驗性噴淋啟動功能，當自動控制系統出現故障時，可手動啟動噴淋泵
2、本身自帶控制器，可實現本地控制，也可實現消防報警聯動控制
3、模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化
4、噴淋泵和氣壓罐等關鍵設備分別采用德國和瑞士進口設備，穩定型強
5、濕式報警閥、預作用報警閥、水流指示器、壓力開關等設備全部通過國家強制性產品認證
6、具有消防聯動、廣播、電話、噴淋、氣體滅火等為一體的自動控制、編程實訓等功能
7、消火栓滅火系統采用消火栓泵，栓火栓閥，消火栓管網等組成
8、探測器及火災報警展示臺具有全真樓層火災探功能，真實反應消防各探測器與各模塊動作過程。
9、控制中心，主要與各子系統和各探測器組網成一個完整的消防自動監控中心，進行火災管理與報警處理，
10、模擬房間實訓工作區的操作聯接，布線等題壁管理中心設備的實訓
11、可完成消防報警實訓及消防報警聯動兩部分內容。實訓部分可完成消防自動報警系統的設置、監控，報警處理、背景音樂等技能培訓。
12、系統采用網孔板及移動考核實訓單元組合，網孔板上可方便安裝扣件，方便拆裝設備與安裝工程穿線管，設備通過網孔扣件安裝于網孔板，通過工程穿線管之間的布線完成系統設備之間的連接，使設備的安裝、系統布線、設備接線等接近工程實際，同時整體網孔板在一體化平臺支架上便于拆換.
13、配置可移動實訓單元推車，放置系統實訓設備，便于學生實訓的開展。該設備配套一個標準機柜用來安裝廣播功放、消防廣播控制器等設備，教師教學系統的廣播功放等設備又可作為多媒體系統的一部分。
14、系統中消防設備采用國內知名品牌產品，具有很大的實用性和通用性，系統采用火災系統比較流行的總線結構，各實訓部件可方便的掛接在系統總線上。
15、該系統集多種真實的探測和報警設備于一體，可完成控制器聯動消防報警、手動報警、聯動參數設置、手動編碼、消防廣播系統應用實訓等。
三）主機設備參數
1、電源控制屏（全不銹結構）
提供交流電源：單相交流電220V 50Hz，帶有過流保護
2、火災報警控制器(聯動型)JB-QBZL-GK603
（1）采用192×64點陣液晶顯示，可同屏顯示4行12列漢字信息。
（2）微型熱敏打印機實現事件實時打印功能(選配)。
（3）通過CAN總線接口板，本控制器可與其它控制器聯網(選配)。
（4）通過RS232接口板，本控制器可與計算機連接進行離線編程和CRT顯示(選配)。
（5）可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息。
（6）256條事件記錄，記錄控制器運行中的各種事件，可隨時查閱。
（7）可以現場編輯聯動公式。
（8）2個總線回路，可連接254個現場器件。
（9）一個 RS485 通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接16臺火災顯示盤；2臺設備操作盤；4臺（8區）滅火控制盤。
（10）可以管理6個多線聯動控制區，每個區通過多線方式連接現場啟動線和回答線，現場啟動線具備短路和斷路監視功能，啟動線最大輸出電流3A。
（11）多線聯動控制面板上有6組啟動鍵、6組停止鍵和6組請求、啟動、回答、故障指示燈，分別對應6個多線聯動控制區，可以直接啟動或停止控制區設備。
（12）可對外提供24V輸出，最大電流3A。
（13）1組火警繼電器，有火警信息時，火警繼電器動作。
（14）1組故障繼電器，有故障信息時，故障繼電器動作。
3、JB-QBZL-GK601消防報警主機 技術指標
（1）主電：AC178V～AC242V。
（2）備電：DC24V，4Ah。
（3）監視狀態功耗：＜20W。
（4）環境溫度：0～40℃。
（5）相對濕度：≤95％（40℃）。
（6）重量：15Kg。
（7）尺寸：壁掛式350(寬)×550(高)×120(深)mm3
4、火災顯示盤：火災顯示盤通過 RS485 通訊總線與火災報警控制器聯網，采用192×64點陣液晶實時顯示本樓層的各種事件信息，使本樓層的工作人員能夠及時、準確地了解本樓層的消防事件，從而迅速地采取相應措施。
5、探測器：配備可燃?xì)怏w探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。
6、輸入模塊、控制模塊輸入模塊：主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。
7、聯動盤現場接口
(1)三線控制，接線部分簡潔方便，輕松實現啟?；卮鸸δ?；
(2)兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。
8、手動報警按鈕：火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號；
9、消防栓按鈕：火災時按下壓片控制器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，復位時，滑下滑動蓋，按下復位按鈕。
10、聲光報警器、警鈴：現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。
11、電子編碼器：完成現場設備的編碼、設備類型與靈敏度的更改等功能。
12、廣播錄放單元：消防廣播錄放機、廣播吸頂喇叭
13、功放單元：消防定壓功放，背景音源功放
14、消防電話系統：總線電話通訊盤，電話分機，電話模塊等。
15、氣體鋼瓶組：用于氣體火災滅火用，
16、氣體滅火系統：氣體滅火系統模型包括極早期煙霧探測器及管道、氣體滅火瓶組及管道、消防電動卷簾門、配套消防廣播模塊、消防音箱、消防電話模塊、手動報警按鈕、聲光報警器等消防聯動設備。
三）技術參數
1、輸入電源：單相三線～220V±10% 50Hz
2、環境溫度：+4℃～+45℃
3、裝置容量：＜3000kVA
4、外形尺寸：按教室大小定制實訓區域
5、控制臺尺：1515*650*1450MM
6、安全保護：具有漏電自動保護裝置
四）實訓項目
1.系統結構與設備認識
2.噴淋滅火系統仿真軟件安裝與使用
3.噴淋滅火系統伺應狀態操作
4.噴淋滅火系統調試
5.火災探測與火災報警
6.噴淋滅火操作
7.噴淋系統系統綜合操作訓練
8.預作用噴淋系統 操作實訓
9、消防噴水手自動控制的實訓
10、火災真實演示實訓
11、噴淋滅火系統與消防報警系統聯動
12、消防聯動動主機的設置
13、消防聯動主機的聯動編程
14、消防探測器的便用與編碼
15、消防系統模塊的作用與聯接
16、廣播主機的操作，火警狀態下緊急廣播的切換操作；
17、單點廣播，廣播話筒的操作，系統功能設置；
18、背景音樂下的火警緊急廣播切換
19無人執勤時應廣播的自動切換設置
20、廣播分配主機的操作，軟件設置錯誤的判斷與糾正
21.與消防報警系統的互聯操作，線路故障的判斷與處理
22.火警通訊主機的操作，系統功能設置
23.主機與電話分機的通訊操作，分機電話的操作
24.管網式早期探測報警系統的作用
25.管網式早期探測控制系統的模擬實訓
26.系統原理桔構與管網設計
27、消防報警聯動監控計算機中心軟件的操作培訓資料
28、報警點的設置功能
29、系統參數的設置功能
30、與消防廣播系統的聯網編程功能
31、消防點的網絡構架與網絡協議功能
32、消防系統各子系統的網絡平臺構建功能

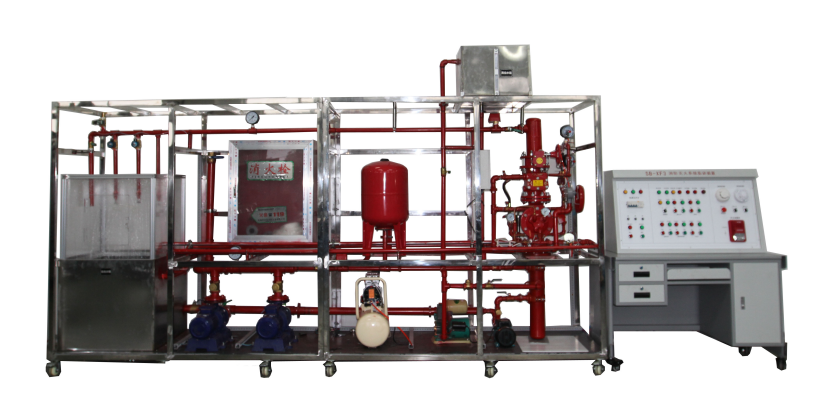

（三）消火栓及預作用式噴淋滅火實訓裝置

裝置由模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化，模擬兩層大樓噴淋滅火系統；模型系統主要由噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成，能生動模擬大樓內水滅火系統的典型結構。
一）系統功能：
   1.具有試驗性噴淋啟動功能，當自動控制系統出現故障時，可手動啟動噴淋泵
   2.模擬高位水泵本身自帶控制器，可實現本地控制，（也可實現與消防報警聯動控制）
   3.模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化
   4.噴淋泵和氣壓罐等關鍵設備分別采用國內知名品牌設備，穩定型強
   5.濕式報警閥、水流指示器、壓力開關等設備全部通過國家強制性產品認證
   6、消火栓系列穩壓裝置主要由小進口氣壓罐/國內隔膜式氣壓罐、消火栓水泵機組、全自動噴淋水泵機組、管閥附件及控制柜等配置，其中大功率消防給水設備由消火栓水泵機組構成一套消防栓噴淋系統、消火栓設備：由水槍、水帶、消火栓組成。
   7、單出口消火栓、消火栓箱各2個， DN50。錦綸水帶：20mm，長度13m，承壓能力0.75MPa，水槍：16mm。，同時帶標準消防卷盤及20m消防軟管。
   8、給水管網，由引入管消防干管、消防立管以及相關閥門閥件組成。給水管網及相關的閥門附件均采用消防系統給水規范要求的材料，滿足消防給水系統規定的承壓能力；
   9、滅火控制系統采用電器手/自動控制方式,實現對煙感探測器、水流指示器、信號碟閥、壓力開關的狀態檢測，并在自動狀態下實現對報警輸出，聲光報警和啟動噴淋水泵。（可通過串口和消防聯動中心聯網監控等功能，同時可實現本地控制和聯動控制功能）
二）實訓項目：
   1.系統結構與設備認識
   2.噴淋滅火系統安裝與使用
   3.噴淋滅火系統伺應狀態操作
   4.噴淋滅火系統調試
   5.火災探測與火災報警
   6.噴淋滅火操作
   7.噴淋滅火監控使用（選做）
   8.噴淋系統系統綜合操作訓練
   9.噴淋滅火系統與消防報警系統聯動（選做）
   10.消火栓滅火原理認識
   11.消防火栓控制操作實訓
   12.消防火栓的滅火演練
   13.消防水帶的操作演練
三）技術參數
   電壓：AC380±10％ 50Hz
   保護：具有漏電保護裝置
   環境溫度：+4℃～+45℃
   裝置容量：＜5.0kVA
   外形尺寸：2000mm×750mm×1800mm
   流量：0-45（L/S）效率：79（%）
   壓力：0-2.5（MPa）轉速：2900（r/min）
   泵軸位置：邊立式
   葉輪結構：閉式
   葉輪數目：3-10
   葉輪吸入方式：單吸式
   供水流量：消防泵:40L/s; 穩壓泵:1.1 L/S 　
   供水壓力：消防泵:0~1.1kW;穩壓泵:0~0.75kW 　
   水泵數最：消防泵2臺;穩壓泵2臺 （一用一備）
   單泵功率：消防泵:1.1KW；穩壓泵:0.75MPa
   恒壓精度：<0.01MPa
   控制方式：控制柜手/自動控制、站控室指令控制
   操作方式：手動、自動

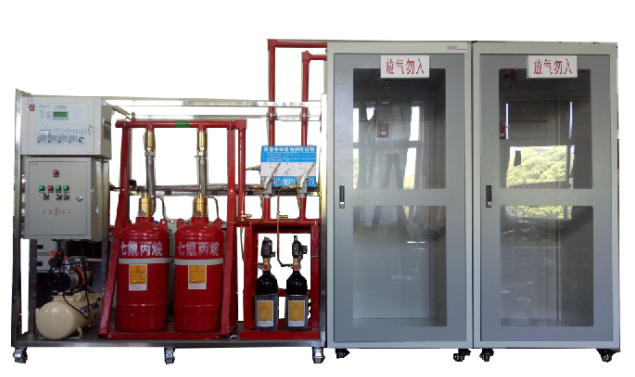

（四）模擬氣體滅火系統概述及配置

1. 系統滅火方式：全淹沒，最大單區保護面積：60m²；
2. 系統公稱工作壓力(20℃)：一級為2.5MPa、
3. 系統使用最大工作壓力：一級為4.2MPa、
4. 系統使用最小工作壓力：一級為2.0MPa、
5. 滅火劑最大充裝密度：一級為≤1120kg/m³；
6. 模擬啟動瓶充裝壓力(20℃)：4.0MPa；
7. 噴頭設計工作壓力：一級≥0.6MPa；單支噴頭保護半徑R：噴頭安裝高度＜1.5m時，R≤4.5m；噴頭安裝高度＞1.5m時，R≤7.5m。
8. 噴頭保護高度：最大安裝高度h≤6.5m；最小安裝高度h≥0.3m
9. 系統有延時啟動功能：延時30S；
10. 滅火劑噴射時間：≤10s；
11. 滅火系統工作環境溫度：0℃~+50℃；
12. 系統啟動方式：自動、電氣手動、機械應急手動操作；
13. 系統啟動電源：DC24V±3V、1.1A；
14. 模擬滅火劑貯存瓶規格：30L、
一）系統主要配置單。

序號	產品名稱	型號	數量	備注
1.	等離子煙感探測器		1個
2.	等離子溫感探測器		1個
3.	光電燃?xì)馓綔y器		1個
4.	短路隔離器		1個
5.	手動啟停按鈕		1個
6.	輸入輸出控制模塊		2個
7.	智能化氣體滅火控制主機		1臺
8.	超大鈴聲警鈴		1個
9.	聲光報警器		1個
10.	警燈		1個
11.	繼電器		3套
12.	排風機		1個
13.	點型感溫探測器		1個
14.	聯動切換模塊		1
15.	不銹鋼機架		一臺
16.	模擬保護區		2間
17.	氣體鋼瓶組		3
18.	控制電磁閥		2
19.	模擬電磁閥		2個
20.	模擬氣壓鋼瓶		2個
21.	氣壓泵		2臺
22.	模擬氣體滅火劑貯瓶		1
23.	集流管		1
24.	低壓安全泄漏閥		1
25.	模擬滅火劑輸送管道		1套
26.	噴嘴		1
27.	手動啟動控制盒		1
28.	放氣燈		1
29.	液流單向閥		1
30.	高壓軟管		1
31.	瓶頭閥		1
32.	啟動管路		1
33.	安全閥		1
34.	氣流單向閥		1
35.	啟動瓶框架		1
36.	啟動鋼瓶		1
37.	啟動閥		1
38.	壓力訊號器		1
39.	選擇閥		1

（五）實訓操作區設備及耗材
1、概述：
實訓操作區主要針對以上消防設備操作實訓動手實踐，操作間采用工業鋁型材結構支架，實訓間干墻面采用為全鋼網孔板結構，設備內外無任何木板、輕型材料等輔助材料。使其利于延長使用壽命和無需后期更換耗材，真正實現裝置免維護。模擬墻采用模塊化設計可單獨拆卸任意一塊墻面進行維護。
整體采用冷軋鋼網孔板，表面平整，不設任何凹槽結構。考慮學生實訓沖擊因素，厚度≥1.8mm，若厚度不能達到要求，
每個實訓區的墻面網孔距5*30毫米，便于安裝實訓器件
2、功能實訓：
消防火災各種探測器的安裝實訓
消防火災模塊的安裝實訓
消防廣播系統安裝實訓
消防氣氣報警系統器件安裝實訓
消防管路擴展連接操作實訓
聯動系統編程調試實訓
系統連接與布線實訓
消防火災執行設備安裝實訓
與消防中心設備聯網調試編程實訓
與噴淋子系統聯網編程實訓
與氣體滅火裝置聯網編程實訓
3、火災消防聯動報警實訓器件

序號	產品名稱	單價	數量
1	實訓模擬操作間		開放式
2	等離子煙感探測器		10個
3	等離子溫感探測器		10個
4	光電燃?xì)馓綔y器		10個
5	短路隔離器		5個
6	手動按鈕		10個
7	輸入模塊		10個
8	輸入輸出控制模塊		10個
9	消防現場啟動模塊		5個
10	聲光報警器		10個
11	編碼聲光報警器		5個
12	多線感煙探測器		10個
13	消防廣播剌叭		10只
14	消防分機電話		10個
15	布線線槽		1捆
16	終端繼電器		20個
14	模擬消防門		1套
18	模擬消防排煙系統		1套
19	實訓工具		2套
