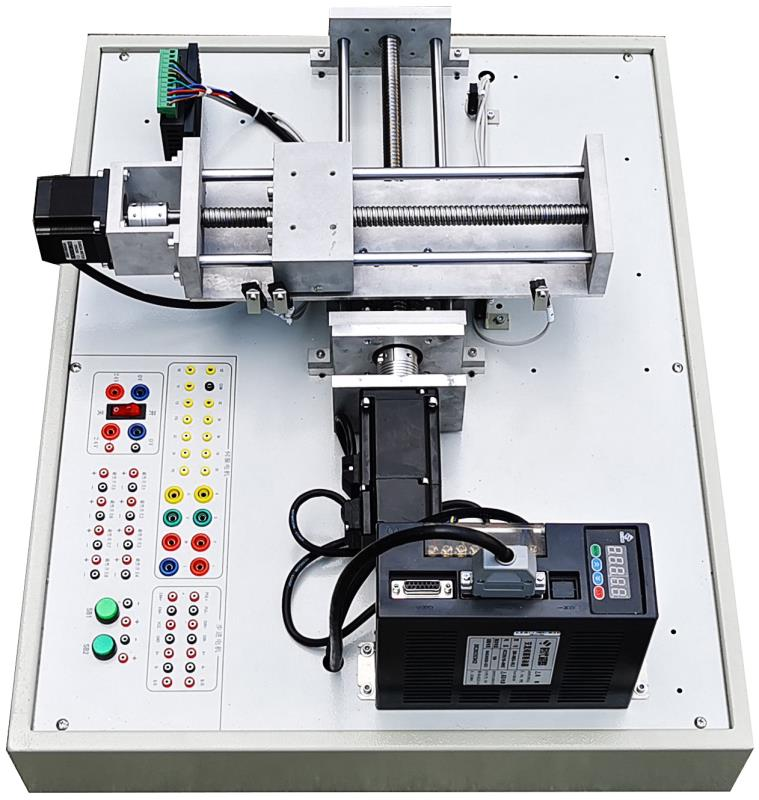

LG-EWK04型 平面二維運動控制實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、系統要求
LG-EWK04型 平面二維運動控制實訓裝置適用《電機傳動與控制》、《數控技術》、《運動控制》、《電機控制》、《計算機控制》、《可編程控制器技術》、《機電一體化系統》、《機電控制工程》、《自控原理》等多個課程。要求采用最新的運動控制技術開發的一代運動控制產品，裝置要求包括：交流伺服電機和其驅動器、開放式電控臺、X-Y運動平臺和編程軟件。
二、要求完成實訓項目
1、伺服系統的組成和基本操作
2、伺服驅動器的試運行
3、伺服驅動器的位置控制模式
4、可編程控制器指令編程
5、單軸定位運動控制
6、二維雙軸定位運動控制
三、技術要求
1、工作電源：單相220+15% /50HZ（具有過流保護）
2、工作環境：環境溫度為-10℃- +40℃ 相對濕度<5% (25℃) 海拔<4000m；
3、整機容量：＜1KVA
4、裝置重量：≤150kg。
四、裝置的基本要求
1、鋁型材安裝底板和支架；
結構要求采用碳鋼材料制作；尺寸：長*寬*高 500*450*30mm；
2、滾珠絲杠與直線滑軌組成的X-Y軸運動平臺；
滾珠絲杠裝置要求采用工業級產品，機械精度高，直徑16MM；直線滑軌要求采用工業級產品，配置高性能滑塊2個；有效行程為200㎜；平臺尺寸要求：長*寬*高 （形成+360）*300*70㎜；
4、智能控制面板與系統
實驗臺要求配置標準的控制實驗系統示教面板，面板共3個部分，包括X軸電氣單元、Y軸電氣單元、運動控制單元、傳感器單元等，配套連接電纜；伺服電機及驅動要求采用知名品牌，尺寸要求：長*寬*高 700*300*600mm；
5、控制器
采用知名品牌主機，包含編程軟件、工程組態；
6、每套配置實驗桌放置平面二維實訓裝置，實驗桌不小于尺寸：120×75×80cm
7、主要配置清單
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 教學設備 實驗設備 實驗平臺 實訓臺 考核裝置 實訓系統 實驗裝置 數控技術 技能實訓 數控系統 電氣控制 實訓鑒定 實驗系統 數控軟件 數控實訓 電氣技術 實訓目錄 數控銑床 高教設備 職教設備 實訓車床 PLC控制 PLC技術 PLC實驗 變頻調速 PLC實訓
LG-EWK04型 平面二維運動控制實訓裝置適用《電機傳動與控制》、《數控技術》、《運動控制》、《電機控制》、《計算機控制》、《可編程控制器技術》、《機電一體化系統》、《機電控制工程》、《自控原理》等多個課程。要求采用最新的運動控制技術開發的一代運動控制產品，裝置要求包括：交流伺服電機和其驅動器、開放式電控臺、X-Y運動平臺和編程軟件。
1、伺服系統的組成和基本操作
2、伺服驅動器的試運行
3、伺服驅動器的位置控制模式
4、可編程控制器指令編程
5、單軸定位運動控制
6、二維雙軸定位運動控制
三、技術要求
1、工作電源：單相220+15% /50HZ（具有過流保護）
2、工作環境：環境溫度為-10℃- +40℃ 相對濕度<5% (25℃) 海拔<4000m；
3、整機容量：＜1KVA
4、裝置重量：≤150kg。
四、裝置的基本要求
1、鋁型材安裝底板和支架；
結構要求采用碳鋼材料制作；尺寸：長*寬*高 500*450*30mm；
2、滾珠絲杠與直線滑軌組成的X-Y軸運動平臺；
滾珠絲杠裝置要求采用工業級產品，機械精度高，直徑16MM；直線滑軌要求采用工業級產品，配置高性能滑塊2個；有效行程為200㎜；平臺尺寸要求：長*寬*高 （形成+360）*300*70㎜；
4、智能控制面板與系統
實驗臺要求配置標準的控制實驗系統示教面板，面板共3個部分，包括X軸電氣單元、Y軸電氣單元、運動控制單元、傳感器單元等，配套連接電纜；伺服電機及驅動要求采用知名品牌，尺寸要求：長*寬*高 700*300*600mm；
5、控制器
采用知名品牌主機，包含編程軟件、工程組態；
6、每套配置實驗桌放置平面二維實訓裝置，實驗桌不小于尺寸：120×75×80cm
7、主要配置清單
| 序號 | 名稱 | 型號 | 數量 | 單位 | 備注 |
| 1 | 步進驅動器 | 1 | 臺 | ||
| 2 | 步進電機 | 1 | 臺 | ||
| 3 | 運動導軌 | 2 | 套 | ||
| 4 | 鐵質噴塑機座 | 1 | 件 | ||
| 5 | 接線端子排 | 1 | 條 | ||
| 6 | 磁性開關 | 2 | 個 | ||
| 7 | 伺服電機 | 1 | 臺 | ||
| 8 | 伺服驅動器 | 1 | 臺 |
