LG-SA03A型二容液位流量控制實驗裝置

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、產品概述

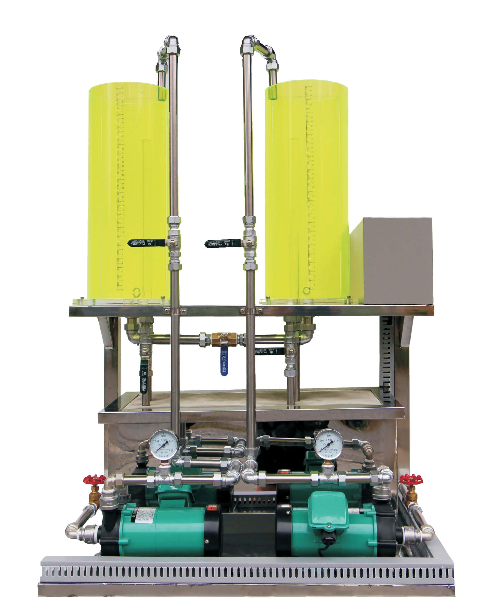

LG-SA03A型二容液位流量控制實驗裝置由有機玻璃儲水箱、電動調節閥、渦輪流量計、水泵液位傳感器等組成，可以與智能調節儀、PLC組成閉環PID調節液位流量控制系統。上位機軟件采用MCGS全中文工控組態軟件，實現在線檢測、控制、參數修改、數據的存儲分析、實時曲線和歷史曲線顯示和打印，以及液位和流量特性實驗，單閉環實驗，雙閉環實驗，解耦實驗，同時儀器可以擴展DDC控制和單片機控制，并且可以根據使用者的要求，自己開發實驗項目。產品適合《計算機控制技術》、《可編程控制器》、《工廠自動化》、《微機儀表控制技術》、《自動化儀表》講述現代計算機控制軟硬件系統在工程實踐中的應用，數據采集及處理技術，數字通訊技術，各類專用工業控制器，PLC控制技術，智能儀表控制技術，DDC控制技術，算法編程及應用技術。

本裝置采用工業級傳感器，具有多重安全保護，其結構特點微小、緊湊、美觀、安全。提供IEC標準信號及相關測試點供單片機接入進行編程實驗，適用于測控、自動化、計算機、機電控制、信息工程、機電一體化等專業。
二、實驗內容（常規配置）
1. 水箱液位傳感器的特性及其標定
2. 單容水箱對象特性測試實驗
3. 雙容水箱對象特性測試實驗
4. 單容水箱液位的定值控制實驗
5. 雙容水箱液位的定值控制實驗
6. 二容水箱液位的計算機耦合控制實驗
7. 單容水箱液位的計算機模糊控制實驗
8. 單神經元控制實驗
9. 單容水箱液位的計算機預測控制實驗
10. 壓力的單閉環控制實驗
11. 流量的單閉環控制實驗
12 水箱液位與流量的串級控制實驗
13. 流量的單/雙閉環比值控制實驗
14. 液位的變比值控制實驗
三、配置清單

編號	名稱	數量
SA-01	電源控制屏	1 件
SA-02	實驗桌	1 張
SA-12	智能調節儀（按實驗要求需配3件）	3 件
	配套實驗教學軟件	1 件
SA-22	遠程數據采集模擬量輸出模塊	1 件
SA-23	遠程數據采集模擬量輸入模塊	1 件
	配套實驗教學軟件	1 套
SA-31	FM148 現場總線遠程I/O模塊（8路模擬量輸入）	1 件
SA-33	FM151 現場總線遠程I/O模塊（8路模擬量輸出）	1 臺
SA-34	MACS控制系統網絡示意圖	1 件
SA-35	MCU主控單元（帶PROFIBUS-DP總線通訊接口卡）	1 套
	“和利時”MACS V組態軟件	1 套
	配套實驗教學軟件	1 套
SA-41A	S7-300 PLC可編程控制器（含CPU315-2DP模塊、SM331 8路模擬量輸入模塊、SM332 4路模擬量輸出模塊）	1 件
	STEP7 5.2編程軟件	1 套
	WinCC 6.0組態軟件	1 套
	配套實驗教學軟件	1 套
SA-44	S7-200 PLC可編程控制器（西門子S7－200<主機CPU224，集成24點開關量，14點輸入/10點輸出>，模擬量模塊EM235）	1 件
	配套實驗教學軟件	1 套
	CP5611專業網卡及通訊電纜	1 件
	MCGS工控組態軟件（200點）	1 套
SA-51	單片機控制（利用RS232通信接口，配合單片機控制與計算機算法控制軟件<著名MATLAB軟件>，可實現各種數字式PID運算控制和各種先進的智能控制，并實現數據實時采集作圖）	1 件
	配套實驗教學軟件	1 套
SA-71	可編程控制器系統（包含F(xiàn)X2N-48MR主機<主機集成48點開關量>、FX2N-4AD 4路模擬量輸入模塊、FX2N-4DA 4路模擬量輸出模塊）	1 件
	配套實驗教學軟件	1 套
SA-61	ADAM-6015 熱電阻模塊	1 件
SA-62	ADAM-6024 多功能模塊	1 件
SA-64	HUB以太網交換機	1 件
	配套實驗教學軟件	1 套
SA-63	ADAM-6500通信控制模塊	1 件
	配套實驗教學軟件	1 套
SA-03	高可靠護套結構手槍插實驗連接線、航空連接電纜及實驗配件	1 套
LG-SA03	雙容水箱對象系統實驗裝置	1套
