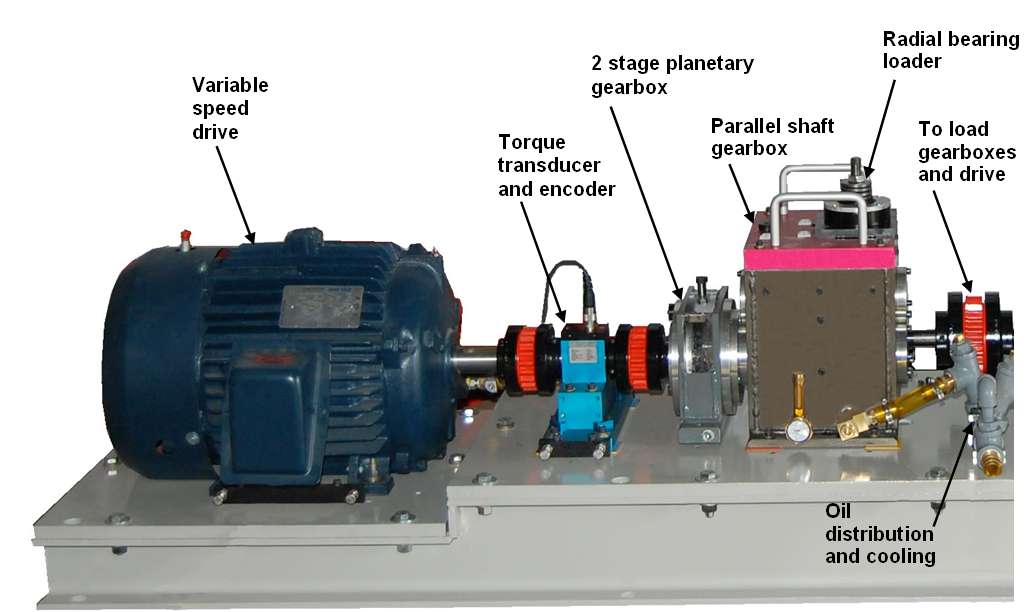

LG-DPS01型機械傳動系統實驗裝置（DPS）

品牌：理工偉業 咨詢電話：010-82827827 82827835

LG-DPS01型機械傳動系統實驗裝置（DPS）是專門設計來模擬工業動力傳動系統用于診斷和預測研究。的DPS動力傳動系統包括一個兩階段的行星測試齒輪箱和一個兩階段的平行軸測試變速箱與軋制或套筒軸承。這兩個測試齒輪箱可以被布置為適用的*高扭矩要么，這是足夠大的轉矩，以誘導中的齒輪的磨損和損壞。的兩個階段的平行軸齒輪箱可以配置1至6個的齒輪比。所有元素的DPS已旨在*大限度地提高動力傳動系統的配置，，調查變速箱動力學和聲學特性，健康監測，振動為基礎的診斷和預測技術。它功能強大，足以應付令人興奮的負荷和足夠?qū)挸?，簡單的齒輪放置，安裝，和安裝的監控設備。這兩個測試齒輪箱連接到兩個平行的軸負載變速箱和驅動器。

齒輪和軸承的故障診斷和預測

直齒圓柱齒輪或斜齒輪的表面磨損，裂齒，缺齒牙缺失的影響故障，如可以證明，誘導。滾動軸承的故障，如內圈，外圈，將球破壞也可以被納入。可調游隙的研究齒隙是可能的：增加間隙量沒有重大的后果，并減少齒隙可以導致結合和/或過高的操作溫度。傳動系統不對，也可以有意引進的DPS。這些故障中的任何一種可以被添加到傳動系的一個在一個時間，或同時研究斷層間相互作用。扭轉和徑向載荷可應用于研究損壞簽名或傳播扭轉載荷被施加在齒輪和/或軸承：經由10的HP可變頻率的AC驅動器與一個可編程的，用戶定義的速度分布;和徑向載荷被施加軸在平行變速箱。隨著的可編程負載驅動，負載波動可以應用于模擬現實生活中加載條件。

特點

一個2級行星測試變速箱27:1的比例。
一個2級油潤滑平行軸測試變速箱，至6.25比。
行星與平行軸齒輪箱在任一測試齒輪箱可重新定位的損傷。
扭轉和徑向變速負荷。
可沿平行軸齒輪來改變系統的剛度和附加設備的空間。
平行軸齒輪箱的適應刺激或螺旋齒輪和滾動元件軸承或套筒軸承。
故意損壞或磨損的傳動裝置可以安裝在振動信號的影響研究。
通過更換軸承安裝集線器，以提供所需的間隙可變反彈。
模塊化設計，使引進的故障軸承和/或故障的齒輪一件容易的事。
負載傳動系包括一個3 – 階段和一個2級油潤滑的平行軸齒輪箱提供98:1的比率。
提供多種安裝位置，安裝各種傳感器。
開發診斷和預后的技術和先進的

DPS是重型和易于配置

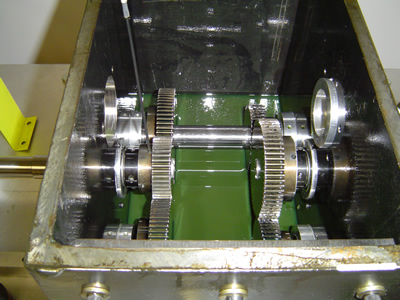

DPS設計，可以快速，輕松地改變齒輪箱和軸承組件。平行變速箱適應安裝任何滾動元件軸承或含油套筒軸承直齒或斜齒圓柱齒輪的。模塊化的設計，使引進的故障軸承和/或故障的齒輪一件容易的事。

傳感器和數據采集

傳動系的設計很容易，以適應不同類型的傳感器。加速度計可以安裝在齒輪箱和軸承箱上的測量在所有三個方向的振動。一個扭力計，測量精確的負載。可安裝的輸入軸和輸出軸與編碼器或轉速計來測量的傳輸錯誤或時間同步平均。其他傳感器也可以根據客戶的要求安裝。數據采集??硬件和軟件也可從光譜的任務和準備做時域和頻域信號分析。

電動
馬達	3相，10馬力的電機，
加載	3相，10馬力的電機，
驅動	10 HP變頻，常見的總線AC驅動系統與多功能的前面板可編程控制器
RPM范圍	0到3600轉變速
電壓	230 VAC，60/50赫茲，三相
機械
軸徑	直徑1“;轉過身來，地面，及拋光（TGP）鋼
測試行星齒輪減速器	2級，27:1的傳動比行星齒輪有4個星球stage1和行星第2階段
測試并行變速箱	2階段，每階段2.5大比（6.25大值），正齒輪或螺旋齒輪
測試平行軸齒輪箱軸承	深溝球軸承或含油銅套軸承
試驗軸承裝載機	3000磅能力與力傳感器
負載齒輪箱	98:1總的大比一個2級，2.5每級的大比例（6.25大值），正齒輪一個3級，2.5每級的大比例（15.6*大值），正齒輪深溝球軸承
扭力計	高達100×與內置的360脈沖編碼器
輸出軸角編碼器	360脈沖每圈編碼器
校準	杰克垂直對齊，水平對齊方式和標準墊片的螺栓，齒輪箱和電機
油分布	0.9加侖容量的分布和冷卻油系統的1/3 HP馬達驅動
基礎	5/8“4”x6“的鋼梁鋼板的
物理
重量	約2200磅（1000KG）
尺寸	L = 112“”（285厘米），W = 22“”（56厘米），H = 22“（56厘米）試驗臺 ?= 30“（76厘米），W = 16”（41厘米），H = 26“（66厘米）油分布 D = 17“W =（43厘米），36英寸（91厘米），H = 60”（152cm）身體電機驅動器

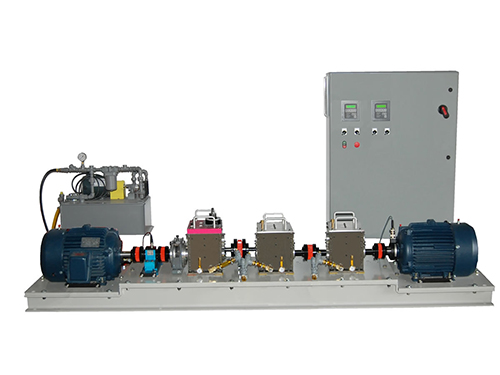

基本傳動系統預測模擬系統包括：

兩個3相15 HP重型感應電動機，一個驅動器和一個加載測試變速箱
兩個15 HP變頻驅動器，常見的DC總線驅動系統，多功能的前面板可編程控制器
測試變速器：
- 一個2級行星式齒輪與四個行星階段1和三個行星2階段
- 一個在平行軸齒輪箱配置為兩個階段減少/增加器，
負載齒輪箱：
- 兩個并??列的平行軸齒輪箱與更大的負載容量比試驗變速箱;一個齒輪箱具有兩個階段的增速器，一個變速箱有三個階段增速
10個直齒圓柱齒輪之間的兩個變速箱發出sevral嚙合頻率
14個滾動體軸承
精密加工軸承座與直接測量軸承振動的架，在兩端部的變速箱
齒輪箱軸承的裝載機（4000磅能力），力傳感器安裝在平行軸測試變速箱
杰克垂直對齊，水平對齊方式和標準墊片的螺栓，齒輪箱和電機
與內置在360脈沖編碼器的輸入軸扭矩計（100×）
測試齒輪箱輸出軸的每轉編碼器360的脈沖
變速箱油液位計
0.9gpm容量分布和冷卻油潤滑系統1/3HP馬達驅動
振動隔離器支架和底座加強筋
綜合操作手冊

DPS提供了基本設置，進行動力系統的診斷和預后實驗。SpectraQuest里還提供了深入的研究和平行的變速箱改裝套件，斜齒輪和滑動軸承損壞的齒輪。
滾動軸承故障包（G-BFK-1）
學習經典的軸承損壞的波形和頻譜。了解信號處理的問題，如平均技術，漏電流和光譜分辨率對確定軸承故障。執行實驗與日益嚴重的缺陷。確定為什么一個超高分辨率光譜診斷軸承故障時，故障頻率靠近的倍數轉速。了解如何大信號掩蓋毗鄰的，由于頻譜泄漏的低幅度信號。該套件包括一個內圈缺陷，一個外圈缺陷，與球缺陷之一，和一個組合的缺陷。
行星齒輪箱軸承故障包（G-BFK-P）
研究在行星齒輪箱軸承故障該套件包括兩個不同層次的內環故障，兩個不同層次的針故障

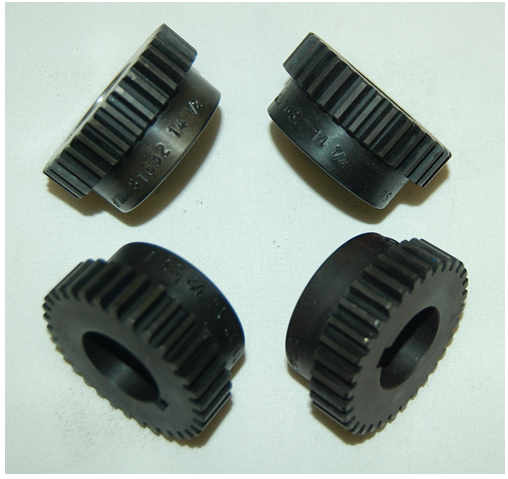

有缺陷的直齒圓柱齒輪（G-SDG）
研究在變速箱損壞牙齒的效果。應用相位解調信號分析，檢測齒輪損壞。調查配對齒輪之間的齒隙。該套件包括一人失蹤齒齒輪，缺口齒齒輪，齒根裂紋，表面磨損齒輪

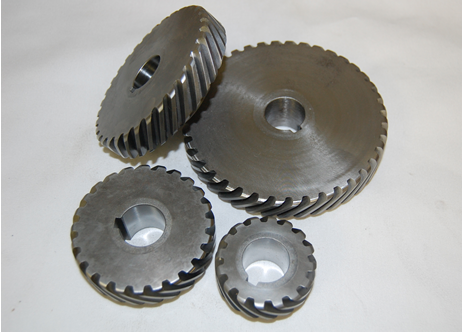

斜齒輪組（G-HG）
研究螺旋齒輪平行軸齒輪箱。在直齒輪和斜齒輪振動信號之間進行比較。該套件由四個螺旋齒輪，以取代標準直齒圓柱齒輪變速箱

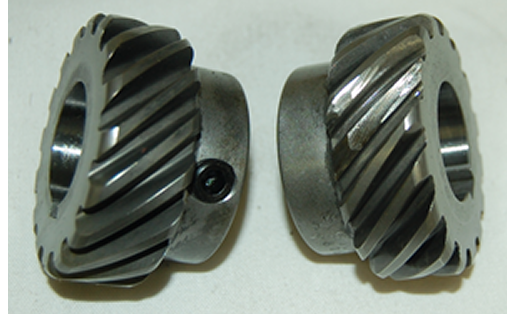

有缺陷的斜齒圓柱齒輪（G-HDG）
研究的效果受損的螺旋齒輪。應用相位解調信號分析，檢測齒輪損壞。該套件包括一個缺口的牙齒和牙缺失的一個齒輪，齒輪一個齒輪表面缺陷需要G-HG
偏心直齒圓柱齒輪（G-ESG）
偏心直齒圓柱齒輪的影響研究。測量偏心齒輪的振動信號。該套件包括一個偏心的直齒圓柱齒輪。
變速箱含油軸承（G-SBH）
在滾動元件和套筒軸承之間的振動簽名進行比較。調查波形和頻譜識別配件軸承的磨損或松動。該套件包括6個1“含油銅套軸承
PC電機和負載控制工具包（G-PCMLK）
從遠程位置操作DDS和磁制動。預編程的加速，減速和長度的運行，以滿足精確的要求。該套件包括PC軟件，接口模塊，電機驅動器和電纜。預編程的負荷曲線運行，以滿足精確的要求。該套件包括PC軟件，一個接口模塊磁制動和電纜的。
