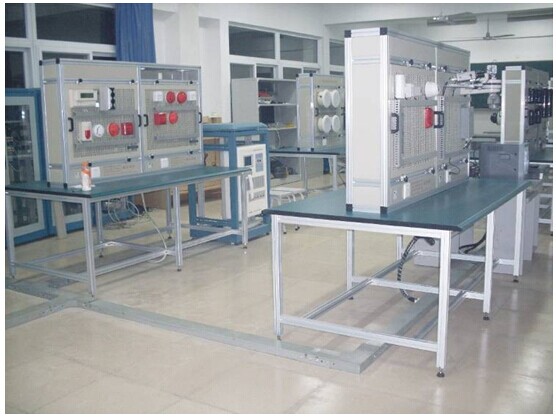

LG-CLY01型樓宇自控創新實訓平臺(網孔板型)

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、系統概述

以通用實訓架為安裝主體，根據學校需要配置樓宇自動化5A系統和智能小區系統實訓模塊，如網絡布線、綜合布線、安防、監控、供配電、照明、消防等模塊。樓宇自控創新實訓平臺是根據職業院校樓宇自動化專業精心設計和研發的一套綜合實訓平臺，可以提高學生的動手、調試及應用能力。

LG-CLY01型樓宇自控創新實訓平臺(網孔板型

二、系統特點

1、實訓架采用工業鋁型材結構，并在其上安裝網孔板

2、獨立模塊化設計，根據實訓內容需要配置各類實訓模塊

3、總線連接接口設計，如RJ45、RS232/485、LONWORKS等

三、技術性能

1、輸入電源：?jiǎn)蜗嗳€～220V±10%，50Hz

2、工作環境：溫度-10℃～+50℃ 相對濕度＜85%（25℃）海拔＜4000m

3、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國際標準

四、系統組成

1、LG-PT01型樓宇通用實訓臺架（一套設備共配4個實訓臺架）

實訓臺架的框架采用鋁合金型材組成，實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，造型美觀大方；實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。實訓臺尺寸：2018mm×630mm×1773mm。

2、LG-CA01智能樓宇網絡布線實訓柜（1套）

2.1系統概述

“LG-CA01智能樓宇網絡布線實訓柜”是根據目前我國建筑電氣、樓宇智能化專業的實訓內容精心設計的綜合實訓裝置，它包含豐富、實用的實訓內容，配置了多功能寬帶路由器、24口100M機架式交換機、多模光纖收發器、24口配線架、網絡跳線等設備。

能滿足“智能建筑”、“建筑電氣”、“樓宇自動化”等專業的實訓實訓教學要求。廣泛適用于大學、專科院校及各類職業教育培訓機構的教學和研究。

2.2系統特點

(1) 本實訓裝置內容豐富

(2) 裝置中所采用的部件均是實際工程中比較著名的品牌，有很大的實用性和通用性

(3) 該實訓裝置是面向大專院校的職業技術技能培訓，反映了當前*新的綜合布線及計算機網絡技術

(4) 整體采用機柜式結構，符合工程現場的安裝形式

2.3技術指標

(1)工作電源：?jiǎn)蜗嗳€～220V±10% 50Hz

(2)工作環境：環境溫度范圍為-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m

(3)整機容量: ＜0.5kVA

(4)外形尺寸：600mm×600mm×1400mm

(5)安全保護：具有漏電自動保護裝置

2.4系統組成

該系統采用控制柜的結構，所有設備均在標準機柜內固定及接線，主要設備有：豪華壁掛式網絡型機柜、24口100M機架式交換機、多功能寬帶路由器、多模光纖收發器、24口配線架、除了能夠完成實訓教學任務以外，此外還配備其它零件、配件、軟件和連接電纜等以保證正常工作和日常維護，并配有實訓指導書。

2.5實訓項目

(1)局域網的認識與組建

(2)廣域網的接入實訓

(3)局域網的VLAN劃分實訓

(4)局域網與Internet的VPN連接實訓

(5)光纖的連接實訓

(6)路由器的使用與設置

(7)設備間子系統的認識及組建

2.6儀器配置

必配設備：計算機（用戶自備）

3、LG-CA02智能樓宇綜合布線實訓單元（1套）

3.1系統概述

該系統可劃分為工作區子系統、水平布線子系統、垂直干線子系統、樓層設備間子系統和管理子系統等各個綜合布線子系統，并通過計算機網絡實現與外部的信息交換。

實訓臺還可配合“LG-CA01智能樓宇網絡布線實訓柜”進行局域網聯網實訓、光纖通訊實訓、智能交換機應用實訓、光纖收發器應用實訓、寬帶路由器的應用實訓等，利于學校開放性教學。能滿足“智能建筑”、“建筑電氣”、“樓宇自動化” 等專業的實訓實訓教學要求。

3.2系統特點

(1) 本實訓裝置內容豐富，含有常見的布線系統，同時還兼有樓宇照明系統

(2) 裝置中所采用的部件均是實際工程中比較著名的品牌，有很大的實用性和通用性

(3) 本實訓裝置能夠進行設備的安裝、常用線纜的布線操作以及系統組建

(4) 本實訓裝置配備了常用的布線工具及檢測設備，可通過實際操作，加深學生對布線工具及檢測設備的認識與使用

(5) 本實訓裝置結合綜合布線的*新知識和實際經驗，根據綜合布線*新設備的功能和特點，編寫了典型的綜合布線實訓內容

3.3技術指標

(1)工作電源：?jiǎn)蜗嗳€～220V±10% 50Hz

(2)工作環境：環境溫度范圍為-20℃～+45℃ 相對濕度＜85%（25℃）海拔＜4000m

(3)整機容量:?。?.5kVA

(4)外形尺寸：2018mm×630mm×1773mm

3.4裝置組成

該系統采用網孔板的結構，可自行設計布線系統，進行設備的安裝、接線等實訓操作；整個系統可按子系統分為：工作區子系統、水平干線子系統、管理間子系統、垂直干線子系統、設備間子系統。

(1) 工作區子系統：語音插座、數據插座

(2) 水平干線子系統：超五類UTP雙絞線（四對非屏蔽雙絞線）、75歐姆同軸電纜、電話線

(3) 管理間子系統：IP寬帶網樓層分線盒、視頻信號分配器、電話樓層分線盒

(4) 垂直干線子系統：超五類UTP雙絞線（四對非屏蔽雙絞線）、75歐姆同軸電纜、大對數線纜、電話線

(5) 設備間子系統：110大對數電話配線架、超5類25對數據接線模板、RJ-45插頭、視頻信號放大器、總電源開關

(6) 布線工具及設備：網絡鉗、110卡線鉗、電腦線纜導通測試儀

3.5實訓項目

(1)壓線鉗的使用

(2)導通測試儀的使用

(3)RJ45插頭的跳線制作與測試

(4)卡線式模塊的卡線與安裝

(5)面板（信息插座）的安裝

(6)110配線架的安裝與線纜卡接

(7)信息點的導通測試、尋測與編號

(8)雙絞線的制作和連接實訓

(9)工作區子系統的認識及組建

(10)水平布線子系統的認識及組建

(11)管理子系統的認識及組建

(12)垂直干線子系統的認識及組建

(13)配線架的打線實訓

3.6儀器配置

必配設備：“LG-PT01型樓宇通用實訓平臺”，計算機（用戶自備）。

4、LG-SA01智能樓宇安防實訓單元（1套）

4.1系統概述

該安防實訓臺集常用的多種室內外安防設備于一體，將安防設備的各種輸出信號、檢測信號接入采集器，通過上位機監控畫面可清楚地觀察到各類安防信號的狀態；該實訓裝置除了可完成安防的系統級實訓外，還可進行許多獨立安防實訓，訓練學生使用多種常見的室內外安防設備,該裝置能滿足“智能建筑”、“建筑電氣”、“樓宇自動化”等專業的實訓實訓教學要求。

4.2系統特點

(1) 實訓臺功能豐富，有很高的性?xún)r(jià)比，能滿足不同層次的教學需求

(2) 實現了計算機技術、網絡技術、對講與門禁的有機結合

(3) 系統開放，綜合性強，可以全面認識樓宇安防系統的結構

(4) 具有上位機管理軟件，可實現多臺主機之間信息共享

(5) 本實訓臺選用的產品工藝考究，品質精良，滿足苛刻的使用環境要求

4.3技術指標

(1)工作電源：?jiǎn)蜗嗳€～220V±10% 50Hz

(2)工作環境:范圍為-20℃～+45℃ 相對濕度＜85%（25℃）海拔＜4000m

(3)整機容量:＜0.5kVA

(4)外形尺寸：2018mm×630mm×1773mm

(5)安全保護：具有漏電自動保護裝置

4.4裝置組成

該設備由：電源控制屏（網孔板結構）、可視對講用戶分機、非可視用戶分機、小門口機、單元門口主機、適配器、探測器、電控鎖、上位機安防監控管理軟件組成；并配有實訓導線、跳線等部件。

4.5實訓項目

(1)樓宇對講門禁系統使用情形模擬

(2)可視分機的安裝連接與使用

(3)小門口機的安裝連接與使用

(4)非可視分機的安裝連接與使用

(5)單元門口機的安裝連接與使用

(6)按線路圖將各部分連線

(7)上位機軟件的安裝與使用

(8)門禁系統操作

(9)室內安防操作

(10)設計并安裝一個應用系統

4.6儀器配置

必配設備：計算機（用戶自備），LG-PT01型樓宇通用實訓平臺。

5、LG-SA02智能樓宇監控實訓單元（1套）

5.1產品概述

“LG-SA02智能樓宇監控實訓單元”結合當前閉路電視監控及周邊防范系統的技術特點，采用優質實物監控設備，并配置包括網絡攝像機在內的多種類型攝像機、中文矩陣、畫面分割器、硬盤錄像機、聲光報警器、主動或被動紅外探測器、緊急按鈕等，實現了閉路監控系統的圖像捕捉、傳輸、控制、圖像處理和顯示全部?jī)?nèi)容，提供遠程網絡視頻監控功能，并且實現與周邊防范系統的聯動功能，系統穩定可靠，安裝簡單易學，可為實訓教學提供更多研究。

該裝置能模擬各種場合安保監控系統操作的演示、系統的設置、線路設計、BNC端子的制作等實訓和實訓，能滿足 “智能建筑”、“建筑電氣”、“樓宇自動化” 等科目的實訓實訓教學要求。適用于大學、專科院校及各類職業教育培訓機構的教學和研究。

5.2系統特點

(1) 該實訓裝置結合了當前閉路電視監控及周邊防范系統的*新技術，采用世界著名的監控及防范系統

(2) 該實訓裝置不僅內容豐富，而且還能與周邊防范系統建立聯動功能

(3) 裝置所包含的攝像機種類齊全，既有槍機、半球攝像機等常規攝像機，又有網絡攝像機為代表的高檔攝像機

(4) 采用著名品牌的矩陣主機作為報警聯動控制器及畫面分配器

(5) 采用視頻采集卡和計算機作為硬盤錄像機使用，代表了當前視頻監控系統的一種發展主流

5.3技術指標

(1)工作電源：?jiǎn)蜗嗳€～220V±10% 50Hz

(2)工作環境：環境溫度范圍為-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m

(3)整機容量:　＜0.5kVA

(4)實訓屏：2018mm×630mm×1773mm

5.4系統組成

系統由實訓臺和監控站兩部分組成。實訓臺采用網孔板結構組成，可自行設計線路，進行安裝、接線、調試等實訓操作；監控站由計算機、視頻采集卡和硬盤錄像機軟件組成，用于視頻信號的監視與記錄，在矩陣主機上可演示各種模擬安保監控系統操作、系統的設置。此外，還配備相關器材，可進行BNC端子的制作等實訓。

5.5實訓項目

(1)BNC接頭的制作

(2)系統設備認識實訓

(3)鏡頭調試實訓

(4)控制中心調試實訓

(5)硬盤錄像操作

(6)系統故障與處理實訓

(7)網絡攝像機的使用實訓

(8)數字化圖像監控系統實訓

5.6儀器配置

必配設備：“LG-PT01型樓宇通用實訓平臺”，計算機（用戶自備）。

DS-IREC Client軟件：是硬盤錄像機的客戶端軟件，采用以太網通訊方式；在DS-IREC Client軟件上能夠完成硬盤錄像機上的所有操作，其主要功能：登錄系統、注銷系統、錄像查詢、系統設置和輔助設置。

6、LG-BA01智能樓宇供配電及照明實訓單元（1套）

6.1系統概述

該平臺配合智能建筑樓宇供配電系統有關課程，進行有關供配電低壓部分的教學實訓，可以模擬智能樓宇中的照明供電控制系統。讓學生了解樓宇中配電系統的基本結構，熟悉供配電監控系統，掌握供配電系統在樓宇自動化系統中的應用，可用于學習普通照明電路的安裝調試、認識智能樓宇整體控制構架、了解LON現場總線采集控制系統結構，掌握WebAccess網際組態軟件的應用、智能照明控制方案的實現等。

該裝置能滿足“智能建筑”、“建筑電氣”、“樓宇自動化”等專業的實訓教學要求，適用于各類職業教育培訓機構的教學。

6.2系統特點

(1) 供配電系統和照明系統可實現實時調度運行

(2) 采用DDC采集控制模塊實現對電力系統中各類數據的采集與控制

(3) 采用先進LonWorks總線通信協議組網

(4) 配備上位機監控系統，可實時監控供配電網絡結構，分析和打印各類電量數據，還可監控照明系統，控制照明線路

(5) 訓裝置的設備采用模塊式，方便學生了解現場設備

6.3技術指標

(1)工作電源：三相四線～380V±10% 50Hz

(2)工作環境：環境溫度范圍為-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m

(3)整機容量：＜5.0kVA

(4)外形尺寸：2018mm×630mm×1773mm

(5)安全保護：具有漏電保護

6.4裝置組成

實訓平臺由基于LON Talk協議的采集控制器組成網絡，整個系統由LonWorks網絡適配器、LonWorks采集控制器、模擬照明配電盤、模擬照明燈具、能源計量電度表、電壓電流傳感器、計算機以及WebAccess網際組態軟件等組成。其主要設備包含：實訓平臺、LON網絡適配器、LON數據采集控制器、模擬照明配電盤（含指針表計、控制開關）、電壓傳感器、電流傳感器、能量計量電度表（單相、三相）、模擬照明燈具、空氣開關、接觸器、照明控制開關、WebAccess網際組態軟件等。“

6.5實訓項目

(1) 常用電工工具的認識使用實訓

(2) 普通照明設備及控制電路安裝與調試

(3) 智能電壓傳感器的認識與應用

(4) 智能電流傳感器的認識與應用

(5) 單相電度表的安裝與接線實訓

(6) 三相電度表的安裝與接線實訓

(7) LonWorks網絡拓?fù)湔J(rèn)識與應用

(8) LON智能控制器認識與應用

(9) LON現場總線的搭建實訓

(10) 智能供配電照明上位機監控軟件應用實訓

6.6儀器配置

必配設備：“LG-PT01型樓宇通用實訓平臺”，計算機（用戶自備）。

7、LG-FA01智能樓宇消防實訓單元（1套）

7.1系統概述

火災自動報警控制系統在智能建筑中通常被作為智能建筑三大體系中的BAS（建筑設備管理系統）的一個獨立子系統。

該系統控制部分全部采用實物，控制對象采用簡單模型，能進行各種模擬火災和報警聯動操作演示、系統的設置、聯動編程、線路設計、聯網等實訓和實訓，整個系統的運作既能通過建筑物中智能系統的綜合網絡結構來實現，也可以在完全擺脫其它系統網絡的情況下獨立工作。

7.2產品特點

(1) 系統設計開放靈活，學生可以自行設計消防報警系統及聯動系統

(2) 采用市場占有率高、國內外知名的品牌產品，具有很高的實用性與通用性

(3) 系統采用消防系統比較流行的總線結構

(4) 實訓裝置的設備采用模塊式，消防報警聯動系統結構清晰

7.3技術指標

(1)工作電源：?jiǎn)蜗嗳€～220V±10% 50Hz

(2)工作環境：環境溫度范圍為-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m

(3)整機容量：＜1.0kVA

(4)實訓臺尺寸：2018mm×630mm×1773mm

(5)安全保護：具有漏電自動保護裝置

7.4裝置組成

該系統由：、電源控制屏、火災報警控制器、輸入/輸出模塊、火災報警探測器、手動報警按鈕、消防栓報警按鈕、聲光報警器、電子編碼器組成。

7.5實訓項目

(1)系統設備認識及接線操作

(2)報警控制器、總線隔離器、的安裝與連接

(3)各種火災探測器的安裝與連接

(4)智能輸入、輸出模塊、聲光報警器、報警按鈕的安裝與連接

(5)元件地址編碼設置

(6)系統的管理操作

(7)系統的數據查詢操作

(8)設備啟停操作

(9)單點操作

(10)聯動編程

(11)線路故障的判斷與處理

(12)程序設置錯誤的判斷與糾正

(13)設計并安裝一個簡易應用系統

7.6儀器配置

必配設備：“LG-PT01型樓宇通用實訓平臺”
