LGQ-L01型 氣動綜合實訓平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、基本功能：

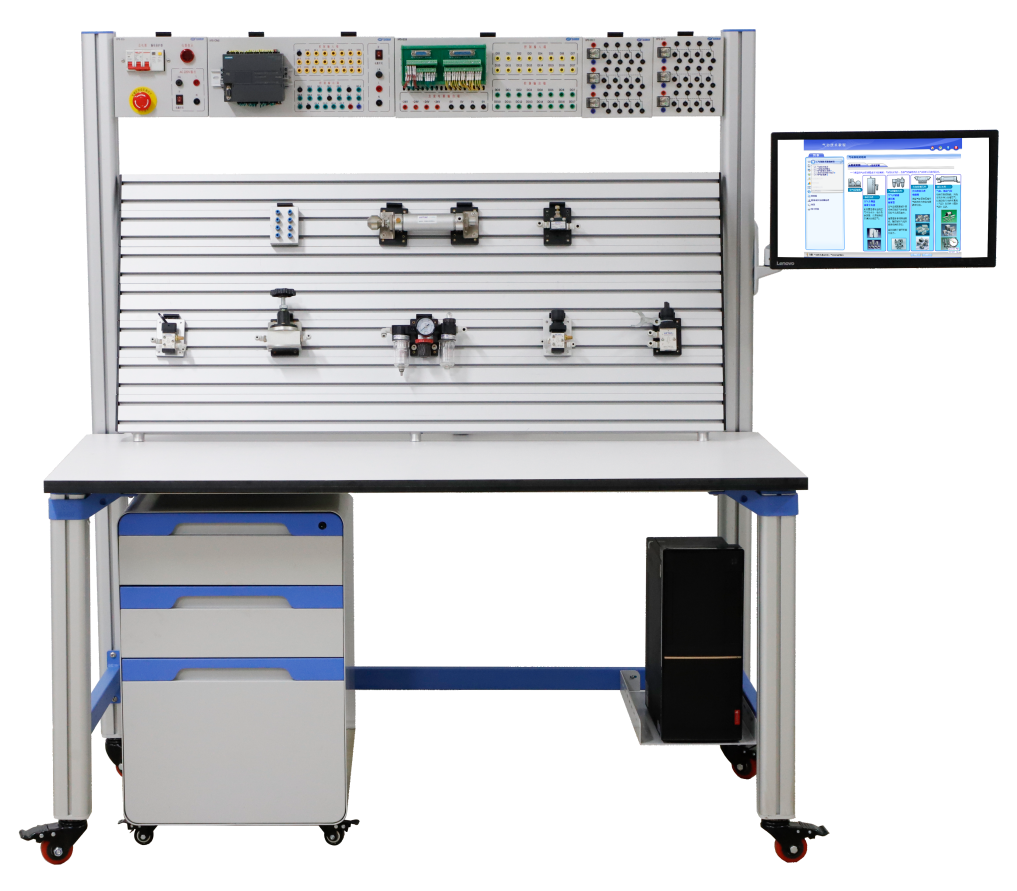

1、LGQ-L01型 氣動綜合實訓平臺采用模塊化結構設計，主要由實訓平臺、工業氣動元件、電氣控制模塊等組成。適用高等院校開設的“液壓與氣壓傳動技術”、“氣動與PLC技術”等課程的實訓教學。既可開展氣動基本回路功能實訓、也可開展基于相關實物模型的項目式實訓，培養學生氣動系統安裝與調試、電氣控制技術、PLC應用技術等職業能力。
2、各個氣動元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上構建成各種氣動回路，氣動元件裝卸快捷，布局靈活，氣動回路清晰。
3、控制方式多樣，氣動元件有氣控、電控和手控等方式，氣動回路可采用獨立的繼電器控制單元進行電氣控制，也可采用PLC控制，通過比較，突出PLC控制的優越性，加深對PLC的了解及掌握。
4、LGQ-L01型 氣動綜合實訓平臺各氣動元件接口以快速接頭引出，電氣控制元件接口均已引至面板安全插座；可用氣管和護套式實訓連接線搭建氣動系統回路及電氣控制回路。
二、技術參數：
1、輸入電源：三相四線(或三相五線)AC380V±10%50Hz
2、裝置容量：≦1kVA
3、外形尺寸：1170mm×720mm×1530mm（主體部分）
4、安全保護：帶有電流型漏電保護，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，系統額定壓力為0.7MPa，是安全的低壓實訓系統。
三、主要配置：
1、實訓工作臺
（1）采用工業鋁型材框架設計，設有工業鋁合金型材操作面板，主要用于安裝氣動相關元件；操作面板型材表面有標準的兩道固定槽，兩道之間距離40mm,最上面層主要用以放置電源控制模塊及電氣控制模塊，桌面為防火、防水、耐磨高密度板。
（2）配有存儲柜，采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：寬450x深550x高705（mm），總重量31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度2.5mm，尺寸：寬450x深550x高640（mm）；配有承重型卡扣式三節軌，精準定位，導軌承重量30kg，抽屜把手采用卡套式鈑金卷邊工藝，把手尺寸440x45x18mm，抽屜采用聯體鎖設計，底部配有4個1.5寸萬向帶剎車腳輪。用于元件及資料存放。
四、實訓組件
1、氣動元器件
主要器件品牌采用亞德客品牌品質產品，相關氣路接口以快速接頭形式引出，可用氣管自主連接氣動控制回路。主要配置及功能要求如下：
|
序號 |
名稱 |
型號 |
數量 |
單位 |
備注 |
|
1 |
實訓工作臺 |
LGQ-L01 |
1 |
臺 |
|
|
2 |
空氣壓縮機 |
EWS24 |
1 |
臺 |
|
|
3 |
電源控制模塊 |
HPS-01-1 |
1 |
套 |
|
|
4 |
控制按鈕及信號指示模塊 |
HPS-04 |
1 |
套 |
|
|
5 |
繼電器模塊1 |
HPS-03-1 |
1 |
套 |
|
|
6 |
繼電器模塊2 |
HPS-03-2 |
2 |
套 |
|
|
7 |
PLC主機模塊 |
HPS-CR40 |
1 |
套 |
|
|
8 |
單作用氣缸 |
MSI20×50SCA |
1 |
個 |
|
|
9 |
雙作用氣缸 |
MI20×100SCA |
2 |
個 |
|
|
10 |
氣動接近傳感器 |
SMPO-8E |
2 |
個 |
|
|
11 |
氣控延時閥 |
XQ230650 |
1 |
個 |
|
|
12 |
壓力順序閥 |
KPSA-G1/4 |
1 |
個 |
|
|
13 |
2位3通按鈕式換向閥 |
M3PF110 |
2 |
個 |
|
|
14 |
2位5通手動換向閥 |
4H210-08 |
1 |
個 |
|
|
15 |
2位3通手動換向閥 |
M3HS110 |
1 |
個 |
|
|
16 |
2位3通滾輪杠桿式換向閥 |
M3L110 |
4 |
個 |
|
|
17 |
2位3通單氣控換向閥（常閉） |
3A110-06NC |
1 |
個 |
|
|
18 |
2位3通單氣控換向閥（常開） |
3A110-06NO |
1 |
個 |
|
|
19 |
2位3通雙氣控換向閥 |
3A120-06 |
1 |
個 |
|
|
20 |
2位5通單氣控換向閥 |
4A110-06 |
1 |
個 |
|
|
21 |
2位5通雙氣控換向閥 |
4A120-06 |
3 |
個 |
|
|
22 |
梭閥（或邏輯） |
ST-01 |
2 |
個 |
|
|
23 |
雙壓閥（與邏輯） |
STH-01 |
2 |
個 |
|
|
24 |
快速排氣閥 |
Q-02 |
1 |
個 |
|
|
25 |
單向節流閥 |
APA4 |
5 |
個 |
|
|
26 |
氣源處理組件 |
AFC1500 |
1 |
個 |
|
|
27 |
調壓閥（帶壓力表） |
SR200-08 |
1 |
個 |
|
|
28 |
壓力表 |
F-GS4010M |
2 |
個 |
|
|
29 |
氣管 |
4mm |
20 |
米 |
|
|
30 |
三通接頭 |
T型 |
5 |
個 |
|
|
31 |
2位3通單電控電磁閥（常閉） |
3V110-06NC |
2 |
個 |
|
|
32 |
2位3通單電控電磁閥（常開） |
3V110-06NO |
1 |
個 |
|
|
33 |
2位5通單電控電磁閥 |
4V110-06 |
2 |
個 |
|
|
34 |
2位5通雙電控電磁閥 |
4V120-06 |
3 |
個 |
|
|
35 |
電子式磁性開關 |
DMSG-P020 |
2 |
個 |
|
|
36 |
磁簧式磁性開關 |
CMSG-020 |
2 |
個 |
|
|
37 |
行程開關 |
8108 |
2 |
個 |
|
|
38 |
光電式接近開關 |
SA005-2K |
1 |
個 |
|
|
39 |
實訓導線 |
3#專用 |
1 |
包 |
|
|
40 |
行程開關 |
8108 |
2 |
只 |
|
|
41 |
三通接頭 |
T型 |
5 |
個 |
|
|
42 |
氣管 |
4mm |
20 |
米 |
|
|
43 |
資料U盤 |
|
1 |
個 |
|
|
44 |
氣動技術教學資源 |
|
1 |
套 |
|
|
45 |
氣動仿真教學軟件 |
|
1 |
套 |
|
|
46 |
氣動工具應用墻 |
|
1 |
臺 |
|
|
47 |
編程終端 |
|
1 |
臺 |
|

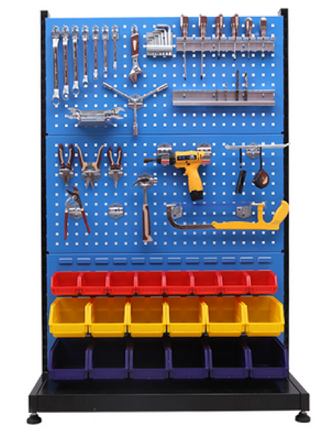

2、工具架
工具架采用3層掛板工具架，立柱采用2.0mm優質矩形管，掛板采用1.5mm冷軋鋼板制作；掛板為藍色，立柱和底板為黑色，配置鋁合金手柄，方便移動，能夠完成工具的有序掛置與存放，充分利用空間，整潔高效率，環保無毒。配置專用掛鉤，整體尺寸為：960*375*1450mm（長寬高）。
3、編程終端（自配或代配）
聯想啟天M437 /i5-10500/16GB/1T+256/無光驅/180W電源/PS2鍵盤/USB鼠標/WIN10 19.5
四、完成的實訓項目：
學生既可根據指導書搭建各種氣動回路，也可根據配套的資源自行設計手動搭建系統回路，包含以下實訓項目：
4.1 氣動基本回路
4.1.1 單作用氣缸的換向回路
（1）按鈕閥直接控制
（2）兩位三通單電控電磁閥控制
4.1.2 雙作用氣缸的換向回路
（1）兩位五通手動換向閥控制
（2）按鈕閥與兩位五通單氣控換向閥控制
（3）兩個按鈕閥與兩位五通雙氣控換向閥控制
（4）兩位五通單電控電磁閥控制
（5）兩位五通雙電控電磁閥控制
4.1.3 單作用氣缸的速度控制回路
（1）單向（伸出）調速控制
（2）雙向調速控制
（3）快速返回控制
4.1.4 雙作用氣缸的速度控制回路
（1）單向調速控制（供氣節流、排氣節流）
（2）雙向調速控制
（3）快速運動控制
4.1.5 壓力控制回路
4.1.6 雙手操作回路
4.1.7 單作用氣缸自鎖回路
4.1.8 雙作用氣缸自鎖回路
4.1.9 雙作用氣缸單往復控制回路
（1）純氣動控制
（2）電氣控制
4.1.10 雙作用氣缸連續往復控制回路
（1）純氣動控制
（2）電氣控制
4.1.11 延時回路
4.1.12 順序動作回路
4.1.13 PLC控制的氣壓基本回路的分析及PLC應用編程
5、氣壓傳動教學資源（整個實驗室配一套）：
5.1 氣動技術教學資源
（1）氣動技術基礎知識：氣動技術概況、氣動系統組成、空氣基本性質、流體力學基本知識、空氣濕度。
（2）氣源系統：空氣壓縮機、后冷卻器、儲氣罐。
（3）空氣處理單元：自動排水器、空氣過濾器、干燥器、空氣組合元件。
（4）執行元件：標準氣缸、擺動氣缸、其他類型氣缸。
（5）氣動控制元件：壓力控制閥、流量控制閥、方向控制閥、電氣比例閥。
（6）真空系統：真空產生設備、真空用氣閥、真空壓力開關、這空過濾器、應用實例。
（7）氣動輔助元件：油霧器、消聲器、磁性開關、壓力開關、流量開關、管子和接頭。
（8）氣動回路仿真：換向回路、壓力回路、速度回路、其他回路。
（9）管理維護及故障處理：管理、保養維護、故障處理、維修。
（10）基礎知識練習測試：氣動基礎理論、綜合試題。
5.2 氣動仿真教學軟件
（1）可完成氣動元件、方向控制回路、壓力控制回路、速度控制回路、氣動系統等的工作原理演示功能。
（2）可實現氣動基本回路、氣動系統回路等的氣動管路和電氣控制回路線路連接練習，要求相關氣動元件外觀、接口與工業器件一致。
（3）可實現氣動基本回路、氣動系統回路等的實物仿真操作和運行功能（項目15個）
