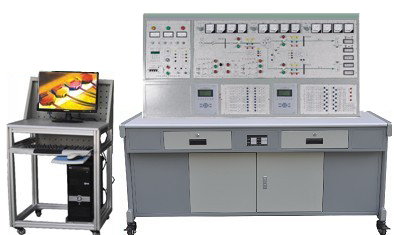

LG-DLW02型 電力系統微機變壓器保護實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
LG-DLW02型 電力系統微機變壓器保護實驗裝置是根據《電力系統繼電保護》、《電力工程》、《電力自動化》、《電力系統微機保護》等課程的教學內容，并結合生產實際應用和發展而研發的微機線路保護實驗裝置。學生通過實驗，能進一步理解電力系統微機變壓器保護的原理，并能掌握保護接線和整定試驗方法。裝置設計緊湊，整體性強，保護裝置功能完備，集保護、測量、控制、監測、通訊多種功能于一體，本裝置不僅能作為電力、電氣、自動化類專業變壓器保護教學實驗平臺，而且可作為學生熟悉和掌握電力通訊規約和多種編程軟件硬件和軟件平臺。本裝置還配有RS-485/Modbus-RTU通信接口及上位機監控軟件。
一、裝置的安全保護體系
1. 總電源由三相鑰匙開關控制，設有三相帶燈熔斷器作為斷相指示。
2. 控制屏電源由接觸器通過起、停按鈕進行控制。
3. 屏上裝有電壓型漏電保護裝置和一套電流型漏電保護裝置，控制屏內、外或強電輸出若有漏電現象，即告警并切斷總電源，確保實驗安全。
4. 三相調壓器原、副邊均設有過流保護裝置，相間、線間有過電流或直接短路時均能自動保護。
5. 設有定時器兼報警記錄儀（服務管理器），對違規使用的次數進行記錄，為學生實驗技能的考核提供一個統一標準。
二、實驗項目
1. 系統正常運行及不平衡電流的測量實驗
2. 模擬變壓器瓦斯保護實驗
3. 變壓器的電流速斷保護實驗
4. 微機變壓器縱差動保護整定實驗
5. 變壓器的二次諧波制動實驗
6. 變壓器差動速斷保護實驗
7. 三繞組變壓器差動保護實驗
8. Y/Y-12雙繞組變壓器差動保護實驗
9. Y/△-11雙繞組變壓器差動保護實驗
10. 對比率制動特性的研究實驗
11. 雙繞組變壓器的過電流保護實驗
12. 三繞組變壓器的過電流保護實驗
13. 變壓器低電壓起動過電流保護實驗
14. 變壓器復合電壓起動過電流保護實驗
15. 中性點直接接地運行變壓器零序保護實驗
16. 部分中性點接地運行變壓器零序保護實驗
17. 雙繞組變壓器的過負荷保護實驗
18. 三繞組組變壓器的過負荷保護實驗
19. Y/△-11雙繞組變壓器過電流保護實驗—— 由學生自行設計考核
20. Y/△-11雙繞組變壓器過負荷保護實驗——由學生自行設計考核
21. 雙繞組變壓器保護綜合實驗——由學生自行設計考核
22. 三繞組變壓器保護綜合實驗——由學生自行設計考核
23.遙測、遙控、遙信實驗
