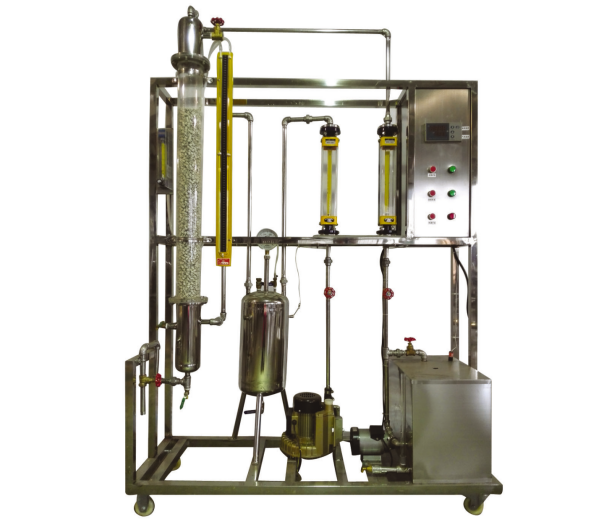

LGH-XS03型填料吸收實驗裝置

品牌：理工偉業 咨詢電話：010-82827827 82827835

（LGH-XS03A型數字型填料吸收實驗裝置）

一、裝置特點
1.LGH-XS03型 填料吸收實驗裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。
2.設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3.填料吸收實驗裝置整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
4.全塔氣液接觸現象可視。
5.填料吸收實驗裝置采用二氧化碳——水體系。CO2氣體無味、無毒、廉價，所以氣體吸收實驗常選擇CO2作為溶質組分。
6.塔中部有液體再分布器，塔底部有柵板式填料支承裝置。填料塔底部有液封裝置，以避免氣體泄漏。
7.裝置設計可360度觀察，實現全方位教學與實驗。

二、裝置功能
1.了解填料吸收塔的結構、流程及操作方法。
2.觀察填料吸收塔的流體力學行為并測定在干、濕填料狀態下填料層壓降與空塔氣速的關系。
3.測定總傳質系數Kya，并了解其影響因素。
三、設計參數
1.液相體積傳質系數 ：0.006—0.02（ m/s）。
2.空氣流量：0.4～4.0m3/h。
3.二氧化碳流量：0.16～1.6L/min。
4.填料塔壓降：0.6—1.5KPa；常溫、常壓操作。
四、公用設施
1.水：裝置自帶304不銹鋼水箱，連接自來水。實驗時經離心泵進入吸收塔，循環使用。
2.電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
3.氣：空氣來自風機（自帶氣源），CO2來自氣體鋼瓶。
4.實驗物料：水-- CO2。
5.外配設備：二氧化碳鋼瓶及減壓閥、化學分析儀。（用戶自配）
五、主要設備
1.鼓風機：旋渦氣泵,功率 250W，*大流量30m3/h。
2.吸收塔填料層有效高度Z＝800mm?！　　?br /> 3.LZB-3 CO2轉子流量計：流量范圍 0.16～1.6L/min 。
4.LZB-15 空氣轉子流量計：流量范圍0.4～4.0m3/h。
5.LZB-15水轉子流量計：流量范圍16～160L/h。
6.宇電AI702M多路溫度數字顯示儀。
7.壓差計：U型壓差計，觀察上下塔壓降變化。
8. 混合穩壓罐：304不銹鋼制作，對空氣和二氧化碳?xì)怏w充分混合、穩壓后輸入吸收塔。
9.玻璃填料吸收塔：,內裝φ10×10mm拉西環不銹鋼填料；填料塔內徑 D=90mm。
10.不銹鋼增壓泵：功率90W，*大流量1m3/h。
11.電器：接觸器、開關、漏電保護空氣開關。
12.304不銹鋼管路、管件及閥門。
13.304不銹鋼儀表柜：測控、電器設備在實驗架上。
14.304不銹鋼材質框架1500*500*2000mm(長×寬×高)，帶腳輪及禁錮腳。
六、測控組成

LGH-XS03型填料吸收實驗裝置	變量	檢測機構	顯示機構	執行機構
	液體進口溫度	Pt100鉑電阻	數顯儀表	無
	氣體進口溫度	Pt100鉑電阻	數顯儀表	無
	液體流量	轉子流量計	流量計就地顯示	手動閥門
	CO₂流量	轉子流量計	流量計就地顯示	手動閥門
	空氣流量	轉子流量計	流量計就地顯示	手動閥門
	塔體壓降	U型壓力計	就地顯示	無
	CO₂液體濃度	化學分析	氣相色譜儀（自備）	六通閥
LGH-XS03A型數字型填料吸收實驗裝置	變量	檢測機構	顯示機構	執行機構
	液體進口溫度	Pt100鉑電阻	數字顯示儀表，精度：0.5%FS	無
	氣體進口溫度	Pt100鉑電阻	數字顯示儀表，精度：0.5%FS	無
	液體流量	渦輪流量計	數字顯示儀表，精度：0.5%FS	變頻器
	CO₂流量	轉子流量計	流量計就地顯示	手動閥門
	空氣流量	孔板流量計	數字顯示儀表，精度：0.5%FS	變頻器
	塔體壓降	差壓傳感器	數字顯示儀表，精度：0.5%FS	無
	CO₂液體濃度	化學分析	氣相色譜儀(自備)	六通閥

七、LGH-XS03A數字型增加的功能
1.實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常運行不出現安全事故。
2.模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、壓差等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。
3.空氣流量計：孔板流量計，孔板喉徑：φ10mm，壓差傳感器0～2KPa。
4.液體流量：DN6渦輪流量計：流量范圍10～600 L/h，4-20mA遠傳輸出，流量檢測機構。
5.塔體床層壓降由5KPa差壓傳感器測取，觀察上下塔壓降變化。
6.宇電AI702M（帶485接口）多路溫度數字顯示儀。
7.宇電AI702M（帶485接口）多路流量數字顯示儀。
8.宇電AI501（帶485接口）數字壓差顯示儀。
