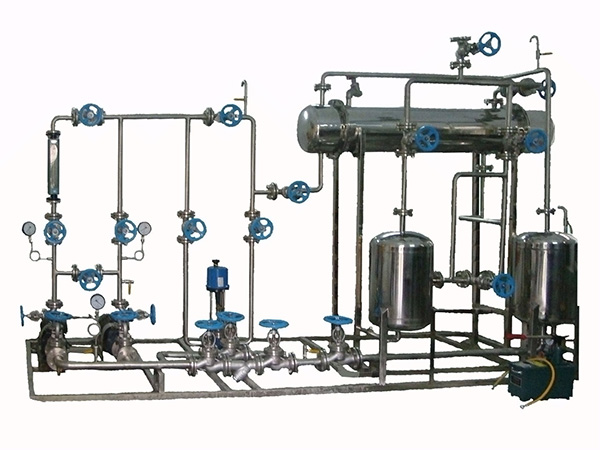

LGH-GL02C型化工管路拆裝實訓裝置

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、裝置功能
1．用于訓練學生拆卸和組裝化工生產常見的管路、管件及換熱器等。能進行管路的拆卸與組裝；法蘭、螺紋的連接訓練；并能進行管路氣密、耐壓、試漏測試。
2．考察學生全面分析系統、辨別正誤和迅速決策等能力，在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。
3．配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐，如管件識辨、流量計安裝和四大化工參量的安裝、檢測、顯示等。
4、檢查學生對換熱器內部結構熟悉程度、考察選手對化工設備安全性檢驗知識及技能掌握的程度。

二、技術參數
1、液體流量：0～5m3/h。
2、液體溫度：常溫。
3、對象部分：3800×800×2400 (長×寬×高mm)，整機采用304不銹鋼制作
4、測控部分：開關盒集成于對象部分之上。
5、水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。
6、電：電壓AC380V，功率4.4kW，三相四線制（三火線一零線）。每個實驗室需配置1~2個接地點（安全地及信號地）。
7、實驗物料：清潔自來水
三、主要配置及參數
1、水箱：不銹鋼材質，帶貯水排空底閥，進水管路設置專用接口。
2、循環水泵：機械密封臥式連軸化工泵供電：三相380VAC ，功率：4.4kW，數量2臺。
3、水泵進口管路：不銹鋼材質，DN50，配合法蘭安裝閥門及過濾器。
4、水泵出口管路：不銹鋼材質，DN40，配合法蘭安裝閥門。
5、回流管路：不銹鋼材質，DN25。
6、安全泄壓管路：不銹鋼材質，DN25。
7、灌泵管路：不銹鋼材質，專用灌泵管路，方便操作檢驗。
8、耐壓測試管路：不銹鋼材質，專用管路耐壓測試接口。
9、電源設備：布線槽，帶漏電保護的空氣開關盒。
四、測控組成

變量	檢測機構	顯示機構	執行機構
離心泵進口壓力	壓力表：精度：1.5%FS	壓力表就地顯示	無
離心泵出口壓力	壓力表：精度：1.5%FS	壓力表就地顯示	管路出口閥（手動）
流體流量	玻璃轉子流量計：精度：4%FS	流量計就地顯示	管路出口閥（手動）
流體溫度	雙金屬溫度計：精度：1.5%FS	溫度計就地顯示	無
電動調節閥	4-20mA輸出，精度：0.5%FS	數字顯示	信號調節

五、配置清單

名稱	規格	數量	備注
循環水泵	機械密封臥式連軸化工泵IH50-32-125，功率：2.2KW,流量：6m3/h。	2	國標
水箱	鏡面不銹鋼，φ450×600	2
換熱器	不銹鋼（列管）Φ 159*1200mm；換熱管，φ 20×2，16 根。	1
儲罐	Φ450*600	1
壓力表	指針式，量程0-0.6MPa	1	國標
真空泵	指針式，量程-0.1-0MPa	1	國標
Y型排污閥	不銹鋼，法蘭式，DN50	1	國標
轉子流量計	LZB-40(250-2500L/h)	1	國標
閘閥	不銹鋼，法蘭式，DN50	2	國標
銅球閥	螺紋式DN15	4	國標
止逆閥	不銹鋼，DN40	1	國標
安全閥	不銹鋼，DN25	1	國標
截止閥	不銹鋼，法蘭式，DN40	1	國標
法蘭	不銹鋼，DN40		國標
法蘭	不銹鋼，DN50		國標
活接、三通、彎頭等	不銹鋼，與管路配套	1組	國標
管路	不銹鋼管 DN40、DN50	1組	國標
管路	不銹鋼軟管	1	國標
電氣元件		數量
電源插頭		1個
4P空氣開關		1個
8路開關盒等		1組
上述不銹鋼均為SUS304材質。耗材一套：螺栓螺母、法蘭密封墊、活接密封墊等。輔助工具：套筒扳手、橡皮錘、木榔頭、鐵榔頭、螺絲刀、開口扳手、活頭扳手。

六、拆裝工具及試壓檢漏設備

序號	名稱	規格	單位	數量
1	管子鉗	450mm	把	1
2	管子鉗	300mm	把	1
3	活動扳手	12寸	把	1
4	活動扳手	10寸	把	1
5	呆扳手	17~19	把	1
6	呆扳手	22~24	把	1
7	兩用扳手	17mm	把	1
8	兩用扳手	19mm	把	1
9	兩用扳手	22mm	把	1
10	兩用扳手	24mm	把	1
11	木榔頭	2.5寸	把	1
12	穿心一字批	12寸（敲棒）	把	1
13	螺絲一字批	小號	把	1
14	螺絲一字批	中號	把	1
15	螺絲十字批	小號	把	1
16	螺絲十字批	中號	把	1
17	水平尺	600mm	把	1
18	直角尺	LG-ZT300 12"/300mm	把	1
19	卷尺	3m	把	1
20	普通游標卡尺	LG-W150 6"/0-150mm	把	1
21	螺栓螺母	M12×45	套	10
22	螺栓螺母	M14×50	套	20
23	螺栓螺母	M14×55	套	10
24	生料帶	聚四氟乙烯	卷	4
25	法蘭墊片	DN40	片	10
26	法蘭墊片	DN50	片	10
27	安全帽	橘紅色	頂	3
28	試壓泵	SB-1.6手動	臺	1
29	實驗室推車	600*400mm	臺	1
