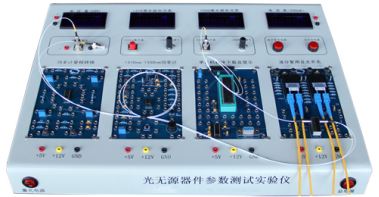

LG-WGY03型光無源器件參數測試實驗儀
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品簡介
LG-WGY03型 光無源器件是光纖通信設備的重要組成部分。它是一種光學元器件，也是其它光纖應用領域不可缺少的元器件。該實驗儀重點介紹了常用的光無源器件的相關參數及測試方法，主要包括光纖轉換器、光纖變換器、光纖耦合器，光纖隔離器、光纖衰減器、WDM等器件的參數的測試原理及測試方法。幫助學生直觀的了解各種光無源器件的性能，從而更準確的使用不同器件進行光纖通信方面實驗。
二、實驗內容
1、光纖轉換器測試實驗
2、光纖變換器測試實驗
3、光纖耦合器測試實驗
4、光纖隔離器特性測試實驗
5、波分復用器和解復用器測試實驗
6、可調光纖衰減器測試實驗
7、光纖機械光開關特性測試實驗
8、光纖偏振控制器特性測試實驗
9、光纖偏振分束器（PBS）性能能參數測試實驗
三、實驗配置參數
1、光源：波長1310±20nm，1550±20nm；輸出功率：1-2.5mw，連續可調；輸出端口：FC/PC；穩定性＜0.5db（5h）；光源類型：LD光源；
2、光功率計：波長范圍800-1700nm；輸入接口：FC 校準波長：1550nm,1310nm；
3、偏振控制器：插入損耗＜0.05dB；消光比＞40dB；回波損耗＞65dB；
4、光纖機械光開關：插入損耗：1310/1550 P1→P2 0.56/0.54 dB ，P1→P3 0.53/0.47 dB ;回波損耗＞50dB ；開關速度：≦8ms ；
5、高隔離度光纖隔離器：最大插入損耗：0.35dB ；回波損耗：≧50dB ；隔離度：≧30dB ；
6、光纖耦合器：分光比：50% : 50% ；最大插入損耗1310/1550: 3.3dB ;
7、光纖波分復用器：隔離度：1310nm ：31.8% ；1550nm ：34%；插入損耗：1310nm ：0.30%；1550nm ：0.34% ；
8、光纖可調衰減器：0-30db可調；
9、配置：光纖光源，光纖光功率計、光纖耦合器、光波分復用器、光纖偏振控制器、光纖偏振分束器，可調衰減器、光纖隔離器、光纖機械光開關、法蘭盤、實驗指導書及實驗錄像光盤等。
四、實驗?zāi)康?/strong>
1、了解光連接器及其原理、種類，實驗操作進行連接器參數測量；
2、掌握光纖偏振控制器工作原理，實驗操作單模光纖偏振狀態控制；
3、了解光纖耦合器用途及其性能參數，實驗操作測量耦合器特性參數測量；
4、了解光纖隔離器用途及其性能參數，實驗操作光纖隔離器特性參數測量；
5、了解光纖光開關用途及其性能參數，實驗操作光纖光開關特性參數測量；
6、了解光波分復用器（WDM）的原理與意義，操作雙波長波分復用（WDM）的原理性實驗；
