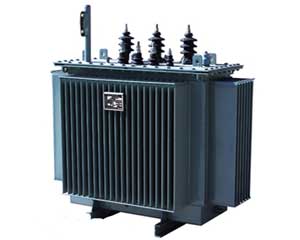

S11系列 低損耗無勵磁調壓配電變壓器
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、功能特點：
1、鐵心為硅鋼片條料卷制而成的無接縫不分級的接近純圓形截面。鐵軛，鐵心柱聯結為圓角，鐵心為封閉形。
2、高、低壓線圈直接繞在鐵心上，兩線圈同心度好，抗短路性能力好。
3、由于鐵心結構特殊，又呈由晶態取向優質冷軋硅鋼片卷制經退火而成，使S11-M.R變壓器與同容量S9型相比空載損耗下降30%，空載電流下降70%，嘈聲下降8分貝左右。
4、取消儲油柜。采用波紋板油箱，溫度引起的油體積變化由波紋片的彈性調節使變壓器油與空氣隔絕延長使用奉命。
5、采用波紋油箱溫升占地面積小，外形美觀。
6、鐵心加工全部機械化，減輕勞動強度，使產品質量提高，質量穩定。
二、應用范圍：
S11系列低損耗無勵磁電力變壓器是使用專用卷繞設備，將硅鋼帶連續繞制成封閉型整體鐵心，減少了傳統鐵心的接縫氣隙，使得產品的噪音有明顯的下降，產品經退火處理后，其空載損耗比S9型產品平均下降30%，該產品采用波紋油箱全密封結構，具有外形美觀，性能優良，免維護等特點，是新一代節能環保型產品。
三、性能參數表：
| 產品型號 | 額定 容量 KVA |
額定電壓KV | 聯 接 組 |
空載 損耗 W |
負載 損耗 W |
空載 電流 % |
重量Kg | 軌跡 mm |
外形尺寸mm | ||||
| 高壓 KV |
高壓分 接范圍 |
低壓 KV |
油重 Kg |
器身重 Kg |
總重 Kg |
長×寬×高 | |||||||
| S11-M-30/a10 | 30 | 6 6.3 10 |
±5% | 0.4 | Y.yn0 | 100 | 600 | 2.1 | 85 | 160 | 355 | 400×400 | 1010×780×1130 |
| S11-M-50/10 | 50 | 130 | 870 | 2.0 | 100 | 225 | 450 | 400×400 | 1100×790×1150 | ||||
| S11-M-63/10 | 63 | 150 | 1040 | 1.9 | 105 | 260 | 490 | 550×550 | 1090×820×1180 | ||||
| S11-M-80/10 | 80 | 180 | 1250 | 1.8 | 115 | 305 | 555 | 550×550 | 1090×850×1200 | ||||
| S11-M-100/10 | 100 | 200 | 1500 | 1.6 | 125 | 360 | 630 | 550×550 | 1110×645×1160 | ||||
| S11-M-125/10 | 125 | 240 | 1800 | 1.5 | 135 | 415 | 710 | 550×550 | 1150×670×1180 | ||||
| S11-M-160/10 | 160 | 280 | 2200 | 1.4 | 155 | 485 | 825 | 550×550 | 1250×710×1260 | ||||
| S11-M-200/10 | 200 | 340 | 2600 | 1.3 | 170 | 570 | 935 | 550×550 | 1280×730×1300 | ||||
| S11-M-250/10 | 250 | 400 | 3050 | 1.2 | 200 | 700 | 1130 | 550×550 | 1290×800×1330 | ||||
| S11-M-315/10 | 315 | 480 | 3650 | 1.1 | 225 | 800 | 1295 | 660×660 | 1320×840×1350 | ||||
| S11-M-400/10 | 400 | 570 | 4300 | 1.0 | 260 | 970 | 1590 | 660×660 | 1430×890×1420 | ||||
| S11-M-500/10 | 500 | 680 | 5150 | 1.0 | 285 | 1130 | 1840 | 660×660 | 1550×860×1490 | ||||
| S11-M-630/10 | 630 | 810 | 6200 | 0.9 | 430 | 1385 | 2340 | 820×820 | 1570×920×1530 | ||||
| S11-M-800/10 | 800 | 980 | 7500 | 0.8 | 500 | 1640 | 2750 | 820×820 | 1540×930×1560 | ||||
| S11-M-1000/10 | 1000 | 1150 | 10300 | 0.7 | 560 | 1780 | 3110 | 820×820 | 1780×1080×1610 | ||||
| S11-M-1250/10 | 1250 | 1360 | 12000 | 0.6 | 630 | 2115 | 3630 | 820×820 | 1900×1090×1700 | ||||
| S11-M-1600/10 | 1600 | 1640 | 14500 | 0.6 | 750 | 2600 | 4410 | 820×820 | 1930×1100×1750 | ||||
