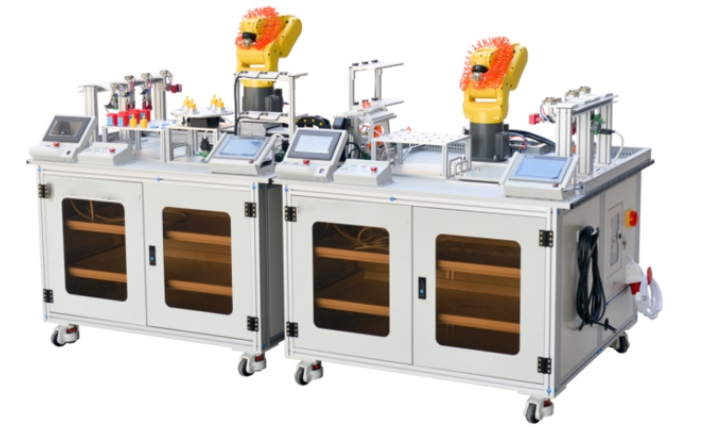

LGY-BC08B型工業機器人應用編程實訓考核裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、設備要求
LGY-BC08B型工業機器人應用編程實訓考核裝置以模塊化設計，用戶可在該實訓考核裝置進行初級、中級實訓考核。設備應至少包含以下內容：六軸工業機器人、標準實訓臺、快換工具模塊、樣件套裝、軌跡模塊、繪圖模塊、搬運模塊、通用電氣接口套件、外圍控制套件、碼垛模塊、裝配模塊、井式供料模塊、倉儲模塊、皮帶運輸模塊、RFID模塊、視覺檢測模塊、多工位旋轉供料模塊、對弈模塊、七巧板拼圖模塊、變位機模塊、行走軸模塊、指紋上電智能系統、智能監控系統、計算機與桌椅、無油靜音氣泵、虛擬調試軟件、三維設計軟件、考評系統。
二、技術指標
1、輸入電源：AC 220V±10% 50HZ
2、輸入功率：≤5 kw
3、工作環境：1） 溫度： -10℃～+40℃；2） 相對濕度：≤90%（+20℃）；3） 海拔高度：≤4000m ；4）空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃
4、單臺設備外形尺寸（長×寬×高）：1300mm×1200mm×1500mm（±5%）；
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、各模塊技術要求
1、六軸工業機器人
1.負載能力：≥4kg
2.工作半徑：≥550mm
3.重復定位精度：≥0.02mm
4.最大動作范圍：
軸 1 旋轉：340°
軸 2 手臂：230°
軸 3 手臂：402°
軸 4 手腕：380°
軸 5 彎曲：240°
軸 6 翻轉：720°
5.最大動作速度
J1 軸臂旋轉：460°/s
J2 軸臂前后：460°/s
J3 軸臂上下：520°/s
J4 軸腕旋轉：560°/s
J5 軸腕彎曲：560°/s
J6 軸腕扭轉：900°/s
6.防護等級：≥IP67
7.機器人本體重量：≥20kg
8.額定電源電壓： 單相AC 200~230V ，50/60Hz
9.安裝：任意角度
10.環境溫度（機器人本體）：5-45℃
11. 機器人控制柜
11.1機器人控制器尺寸：≥470*322*400mm
11.2 控制器重量：≥40kg
11.3允許環境溫度：
運轉時 0~45℃；運輸和儲藏時 20~+60℃；溫度系數≤0.3℃/min
11.4防護等級：IP20
12.示教器
12.1尺寸≥280×200×130
12.2.屏幕尺寸：≥4.3〞
12.3.重量：≥1.0kg
2、標準實訓臺
1.實訓臺尺寸：≥1300×1200×880mm
2.模塊固定板:多個
3.快速電氣接口數量量：≥8 組
4.快速氣路接口數量 ：≥3組
5.主電源：單相 AC220V
6.控制電源：DC24V
7.氣源輸出壓力：≥0.5Pa；
3、快換工具模塊
1.快換支架
支架外形尺寸：≥300× 155×320mm
容量：2個快換工具
2.快換盤： 快換裝置材質：本體材質鋁合金，緊鎖機構合金鋼
承重：5kg
允許力矩：40Nm
工作壓力：0.3-1Mpa
重量：1.0kg
3.單吸盤工具
吸盤盤徑：20mm
吸附力≥10N
配正空發生器和電磁閥
4.手爪工具
氣缸缸徑：多種類型
5.無源工具
工具類型：繪圖筆，金屬筆，
4、樣件套裝
1.裝配套件：
數量：9 套
尺寸：≥高55mm，φ31mm
顏色種類：2 種（紅、黃）
2.碼垛矩形套件：
顏色種類：2 種（紅、藍）
尺寸：≥60×30×10mm
數量：8 個
3.碼垛方形套件：
顏色種類：2 種（紅、藍）
尺寸：30×30×10mm
數量：16 個
5、軌跡模塊
1.軌跡模塊尺寸：≥ 320×300×104mm；
2.預設圖案：三角形、圓形、風車圖案、凹字形圖案、正交坐標系、非正交坐標系
6、繪圖模塊
1.外形尺寸：≥360×280×70mm；
2.底座尺寸：≥360×280×10mm
3.圖樣張數：10 張
7、搬運模塊
1.外形尺寸：≥230×220×170mm；
2.底座尺寸：≥230×220×10mm
3.可容納零件個數：16 個
4.排列形式：4行 4 列
8、通用電氣接口套件
1.模塊電氣標準接口
24VDC 供電端口數量：IO
通道數：DI/DO，AI/AO
2.數字量擴展模塊
電源電壓：DC24V
數字量通道：16DI/DO
3.以太網交換機
電源電壓：DC24V
端口數量：8
9、外圍控制器套件
1）可編程控制器
1. 用戶存儲器容量：100K/4MB
2.數字量通道：14DI/10DO
3.模擬量通道：2AI/AO AI(0-10v) AO(0-20mA)
4.位存儲器容量 ：8192byte
5. 布 爾 運 算 執 行 速 度 ： 0.08us/指令
6.移動字執行速度 ：1.7us/指令
7.實數數學運算執行速度： 2.3us/指令
8.以太網端口數：2
9.數據傳輸率 ：10/100Mb/s
2）觸摸屏
1.屏幕尺寸：7 英寸
2.分辨率 800×480 像素
3.色彩：65535
4.電壓范圍：19.2—28.8V DC
5.以太網端口數：2
6.防護等級 IP 65
7.用戶數據可儲存：10Mbyte
10、碼垛模塊
1.外形尺寸：≥320×240×164mm
2.底座尺寸：≥320×240×10mm
3.碼垛位置：2 個
4.零件容量：矩形工件8個或方形工件16個，可混裝
11、裝配模塊
1. 模塊外形尺寸：≥240×180×167mm
2.底座尺寸：≥240×180×10mm
3.雙軸氣缸行程：100mm
4.V 型塊固定夾持范圍：φ75mm ～ φ95mm
12、井式供料模塊
井式供料機構尺寸：≥300×160×420mm
有機玻璃管尺寸：φ45×160mm
13、倉儲模塊
1.外形尺寸：≥ 300×220×427mm
2.底座尺寸：≥300×220×10mm
3.布置形式：2 行 3 列;
4.兼容工件種類：≥2 種；
14、皮帶運輸模塊
1.外形尺寸：≥400×200×180mm
2.底板尺寸：≥400×160×10mm
3.輸送機長度：≥400mm
4.有效工作寬度：≥60mm
5.最高速度 ：4m/min
6.電源電壓：AC220V
7.調速器
電壓：單相 AC220V
頻率：50/60Hz
工作環境：溫度：-10c°~+50c° ，
濕度<90%
15、RFID 模塊
1.外形尺寸：≥240×160×130mm
2.底座尺寸：≥240×160×10mm
3.讀寫器支撐件尺寸：≥40×25×120mm
4.通訊接口：RS485
5.RFID參數
工作頻率：13.56MHz
最大讀寫距離：115mm
尺寸：65*40*40mm
防護等級：IP67
16、視覺檢測模塊
1. 模塊外形尺寸： ≥340x246x590mm
2. 底板尺寸：≥340x240x10mm
3.工業相機型號MV-CE050-30UC
彩色相機
尺寸：≥29 mm×29 mm×30 mm
鏡頭接口：C-Mount
分辨率：2592×1944
數據接口：USB3.0
傳感器類型：CMOS，卷簾快門
工作溫度 0 ~ 50℃，儲藏溫度-30 ~ 70℃
4.鏡頭：MVL-MF1220M-5M
5.視覺控制器：MV-VB2210-120G
處理器：Intel E3845，4 核 1.91GHz
串口：1 路半雙工 RS-485，1 路 RS-232
網絡接口：3 個標準 RJ45 Intel I210 千兆網口
USB 接口：1 個 USB3.0 接口，3 個 USB2.0 接口，支持擴展 1 個內置 USB2.0 接口
外形尺寸：134.8 mm * 91 mm * 45 mm
重量：約 650 g
供電：DC 24 V/2.5 A
典型功耗：≤34 W
6.光源:白色漫射 LED 環形燈
7.算法平臺軟件：MV-VM-6000
8.稱重單元
稱重區域：≤φ100mm
稱重范圍：0-1000g
供電：18-30VDC
精度：0.005%
17、多工位旋轉供料模塊
1.模塊外形：φ≥300×256mm
2.速度：45º/s；
3.負載：50kg；
4.驅動：步進電機+諧波減速器；
5.諧波減速器減速比 60
6.轉盤直徑：φ100mm。
7.分辨率：0.01°
8.最高頻率 20kHz
18、對弈模塊
1.外形尺寸：≥300×240×180mm
2.棋盤格數：7行 7列
19、七巧板拼圖模塊
1.外形尺寸：≥300×235×153mm
20、變位機模塊
1.外形尺寸：≥451×260×253mm
2.翻轉尺寸：255×200×12mm
3.行程：±180°；
4.最高速度：10°- 30°/s；
5.驅動方式：交流伺服
6.伺服驅動器：
使用溫度 0 ℃～40 ℃（無凍
結）
保存溫度－20 ℃～60 ℃
驅動功率≥200w
供電方式單相交流 220v
帶有以太網接口
帶有 rs485接口、支持 modbus 通訊協議。
支持 23bit 絕對值編碼器
帶有絕對位置控制功能
支持后臺電腦軟件進行要求調試。
7.伺服電機：
功率≥200w
最大轉速 3000rpm
帶有 23bi t 絕對值編碼器
21、行走軸模塊
1. 傳動方式：絲桿滑塊；
2. 絲桿導程：≥10mm；
3. 行程：≥600mm；
4. 速度：≥10mm/s；
5. 行走軸機器人底座安裝尺寸：150×150×15
6.伺服驅動器：
使用溫度 0 ℃～40 ℃（無凍結）
保存溫度－20 ℃～60 ℃
驅動功率≥200w
供電方式單相交流 220v
帶有以太網接口
帶有 rs485、rs232 接口、支持 modbus 通訊協議。
支持 23bit 絕對值編碼器
帶有絕對位置控制功能
支持 后臺電腦軟件進行要求調試。
7.伺服電機：
功率≥200w
最大轉速≥ 3000rpm
帶有 23bit 絕對值編碼器。
22、智能監控系統
1.最大分辨率：≥1920×1080
2.像素：200萬
3.鏡頭焦距：2.8~12mm
4.旋轉范圍：水平：0°～255°
垂直：0°~+90°
5.支持3D定位
6.日夜轉換：ICR自動切換
7.產品尺寸（長×寬×高）：≥89mm×122mm×122mm
8.接口類型：1個（內置RJ-45網口，支持10M/100M網絡數據）
23、無油靜音氣泵
電 源：220V
額定功率：≥560W
排氣量：≥ 58L/min
最高排氣壓力：≥0.8MPa
儲氣罐容量：≥ 23L
重 量：≥25KG
噪 音：≤56dB
24、教學配套資源
包含設備IO信號表、PLC 函數庫說明書、設備實訓指導書、虛擬調試軟件實訓指導書、PLC編程手冊、視覺算法平臺指導手冊、設備配套教師學生手冊、SIMATIC HMI 操作手冊、伺服系統手冊，機器人操作手冊、設備數據接口器說明、桌面工作臺中繼端子臺信號表等。配套教材、在線課程、電氣原理圖、氣動原理圖、設備說明書。
