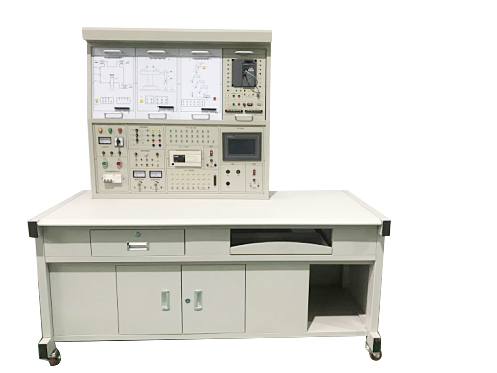

LGP-F03型三菱PLC綜合實訓裝置(FX3U-48MR)

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、裝置配備
1、實訓桌：
（1）實訓桌主體結構采用鋁合金刻模而成。
（2）要有存貯柜：放置工具及電腦主機。
2、功能模塊：接線方式采用：插線式、滿足實驗要求
（1）功能模塊可脫離實驗臺單獨作為一個實驗儀器使用。
（2）三相電源實驗儀器：三相380V輸出、交直流220V輸出，帶漏電保護，每相帶有保險裝置，均有指示燈指示，設有外殼接地保護、缺相指示、急停保護、多次熔斷絲保護、漏電保護等。
（3）其他模塊：采用插線式、滿足實驗要求
3、實驗?zāi)K：接線方式采用：插線式、滿足實驗要求
（1）PLC主機模塊：采用FX3U-48MR，輸入輸出接口引至面板，電源獨立開關控制。
（2）變頻器主機模塊：采用三菱通用變頻器FR-E840，輸入輸出接口引至面板。
（3）觸摸屏主機模塊：采用TPC7062TI系列，輸入輸出接口引至面板，電源獨立開關控制。
（4）其他模塊：采用插線式、滿足實驗要求

二、技術參數
1、輸入電壓：三相四線～380V±10% 50HZ
2、工作環境：環境溫度范圍為-5℃～+40℃
3、裝置容量：＜2kVA
4、安全保護：漏電動作電流≤30mA 過流保護、熔斷器保護；
5、參考外形尺寸：1650mm×660mm×1740mm
三、實驗項目
（一）PLC實驗項目
1、基本指令的編程模塊
2、傳送帶模塊
3、電動機的自動控制模塊
4、步進電機的PLC控制模塊
5、多層電梯控制模塊
6、十字路口交通燈的PLC控制模塊
7、天塔之光的實驗掛箱模塊
8、水塔自動供水的PLC控制模塊
9、液體混合裝置的實驗?zāi)K
10、運料小車控制模擬模塊
11、數碼顯示控制實驗
12、機械手
（二）變頻器實驗項目：
1、變頻器的認識實驗
2、變頻器的參數設定與操作
3、變頻器的面板控制
4、變頻器的電位器控制
5、變頻器的電壓控制
6、變頻器的電流控制
7、變頻器的多段速度控制電動機
（三）PLC和變頻器實驗項目
1、基于PLC的變頻器的正反轉實驗
2、基于PLC的變頻器的多段調速實驗
3、基于PLC通信控制正反轉
4、基于PLC通信讀取變頻器電壓電流頻率
5、基于PLC通信控制變頻器加速減速正反轉停止及同時讀取電壓電流頻率
6、基于PLC通信控制變頻器正反轉設置頻率及讀取運行頻率
（四）觸摸屏實驗項目
1、觸摸屏的認知及組態環境的安裝
2、觸摸屏和PLC的簡單通信實驗
3、PLC變頻器觸摸屏通信實驗
4、基于觸摸屏控制PLC的變頻器的正反轉實驗
5、基于觸摸屏控制PLC的變頻器的多段調速實驗
6、基于觸摸屏控制PLC通信控制正反轉
7、基于觸摸屏控制PLC通信讀取變頻器電壓電流頻率
8、基于觸摸屏控制PLC通信控制變頻器正反轉設置頻率及讀取運行頻率
