LGP-LYD04型 PLC電氣控制實訓平臺

品牌：理工偉業 咨詢電話：010-82827827 82827835

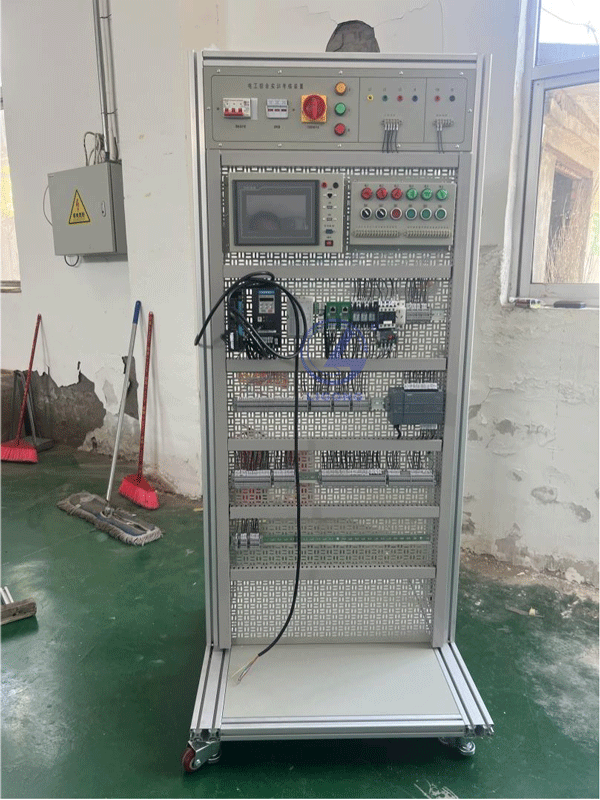

1、標準控制屏

控制屏應采用立式結構，由網孔板、安全防護隔板、支撐架及支撐條、4只萬向輪、4P空氣開關（帶漏電保護）、3P空氣開關、開關電源、插座等組成，平臺中全部單元模塊都安裝在標準控制屏上。
具體要求如下：
數量：1套
標準控制屏尺寸不小于H2000*W800*D800mm；
網孔板：冷軋鋼板≥2mm、底板撐條≥5mm。面板≥1750*800mm；
支撐架及支撐條≥800*800mm；
空氣開關4P20A（帶漏電保護）；
空氣開關3P10A；
電源模塊，輸入：120/230V AC，輸出：24V DC/ 3A

2、可編程控制器

（1）Profinet通訊口：≥2個；
（2）集成輸入/輸出：≥14DI 24V直流輸入，≥10DQ晶體管輸出，24V直流，≥2AI模擬量輸入0～10V DC，≥2AQ模擬量輸出0～20mA DC；
（3）供電：直流DC20.4～28.8V；
（4）可編程數據存儲區：≥125KB；
（5）1根預制工業以太網電纜。

3、數字量輸入/輸出擴展模塊

（1）1個數字量輸入/輸出模塊。
（2）≥16DI 24V直流輸入。
（3）≥16DQ繼電器輸出24V直流。

4、正版plc編程軟件

1套正版編程軟件，單授權，軟件及其文檔包含于DVD；

5、觸摸屏

（1）1個基本型彩色觸摸屏，帶鍵盤和觸摸操作，7寸液晶顯示，65536色，PROFINET通訊接口；
（2）1根預制工業以太網電纜。

6、工業以太網交換機

（1）非網管型工業以太網交換機
（2）帶≥5個10/100 Mbit/s雙絞線端口及RJ45插座；
（3）1根工業以太網電纜。

7、變頻器

（1）輸入電壓：AC380V，功率：≤0.75kW ；
（2）集成≥6路數字量輸入，≥2路數字量輸出，≥1路模擬量輸入，≥1路模擬量輸出；，（3）集成式安全轉矩切斷功能，支持PROFINET通訊。
（4）需配套B0P操作面板；
（5）1根工業以太網電纜

8、三相異步電動機單元

（1）額定功率≥0.18kW；額定電壓：380V/660V。額定轉速：≥1400rpm；防護等級：IP54；
（2）需配備旋轉盤；
（3）需配備安全防護罩。

9、伺服電機控制單元

（1）伺服電機驅動器，≥0.1KW，應帶Profinet通訊口；
（2）伺服電機，≥0.1kw，增量編碼器，平鍵，無抱閘；
（3）動力電纜；
（4）編碼器電纜；
（5）需配備旋轉盤；
（6）需配備安全防護罩。

10、指示燈與按鈕單元

單元包括≥2個黃色指示燈、≥2個綠色指示燈、≥2個紅色指示燈、≥2個綠色按鈕、≥2個紅色按鈕、2個轉換開關、1個急停開關、1個電位器、1塊數字電流表及1個金屬單元框架等。

11、步進電機控制單元

應配備一個步進電機，一個步進電機驅動器，一個旋轉編碼器。
步進電機驅動器參數如下：
（1）電源：DC24V；
（2）控制：同時適用于三菱PLC和西門子PLC；
（3）細分：8個細分；
（4）電流：多個電流可選；
（5）故障報警燈：有。
旋轉編碼器參數如下
（1）供電電壓：7～30V DC；
（2）每轉脈沖：不小于100；
（3）輸出頻率：≤300kHz
（4）通訊接口：增量式；
（5）最大工作轉速：≤8000 min?¹；
（6）負載電流：≤30mA。

12、能源采集模塊

（1）可測量顯示電壓，測量范圍：180～250V；
（2）電流量程：5A、40A、60A等；
（3）頻率：45～60Hz；
（4）功率：有功精度1級，無功精度1級；
（5）電能：有功電能1級，無功電能2級；
（6）供電電源：內部供電；
（7）功耗<2VA；
（8）可編程通訊輸出接口：雙RJ-45接口；支持MODBUS-TCP協議通訊。
（9）帶有液晶顯示器，不小于0.96英寸OLED顯示屏，面板上有不少于2個按鍵，應可進行參數設置和計量復位工作，液晶顯示器顯示內容可以通過按鍵切換。
（10）模塊電路設計應滿足電氣隔離功能。

13、直流電機控制實物單元

（1）由減速機、直流電機、直流電機驅動模塊等組成；
（2）工作電壓：DC24V；
（3）工作電流：≤2A；
（4）設備尺寸：≤119*89*34mm；
（5）直流電機驅動器模塊需滿足以下要求：
1）需滿足模塊控制兼容模式不少于1種，包含但不限于PNP模式；
2）模塊可進行PWM調速，PWM接通時為正轉，方向和PWM同時接通時為反轉；
3）模塊需有故障指示燈和故障輸出端，輸出端需兼容不少于1種形式，包含但不僅限于PNP形式；
4）模塊需有復位控制端子，復位端支持不少于1種形式，包含但不僅限于PNP；
5）根據負載，直流電機工作電流需可調節，≥4種保護電流，當電機發生堵轉或過載時，直流電機驅動器應進行保護狀態，故障燈亮；
6）電機驅動模塊應有開模具的散熱外殼，黑色，模塊上有二維碼，掃描后出現驅動器信息。

14、皮帶傳送及檢測單元

皮帶傳送及檢測單元采用型材結構，應包括自動調心軸承、同步齒型帶、1個旋轉編碼器及支架、1個顏色傳感器及支架、1個漫反射光電傳感器及支架、1個電感傳感器及支架、1個電容傳感器及支架、AP30X30-4FM鋁型材、AP40x40-4EH鋁型材等。皮帶傳送檢測單元采用掛件安裝結構，方便安裝、便于調整。

15、溫度PID控制單元

主要由有機玻璃溫箱、溫箱底座、接線端子、加熱燈泡、排風扇、固態繼電器、溫度傳感器及變送器構成，變送器輸出0-10V。加熱燈泡及排風扇均采用DC24V，排風扇電流為0.18A。
單元整體外形尺寸：≤105×145×165mm（L*W*H）
有機玻璃溫箱外形尺寸：≤98×68×96mm（L×W×H）
溫箱底座外形尺寸：≤105×145×40 mm（L×W×H）
接線端子：采用13位柵欄式7.62可拼接接線端子。包括模擬量輸入輸出、24V供電等。
多種控制模式，可使用脈寬調制（PWM）、模擬量控制（0-10V、0-5V、0-20mA）等多種控制形式。
溫度信號反饋形式：包括PT100電阻值直接反饋、0-10V模擬量輸出反饋。
功能：由PLC控制，實現PID調節溫度控制實驗。燈泡發光亮度可增加環境溫度，風扇啟動用來模擬環境散熱，根據給定的設定溫度值，經PID調節控制，最終達到實際溫度與設定溫度一致。

16、編程工作臺

（1）桌面材料采用符合國家標準的優質環保型2.5cm實木顆粒板，經久耐用，易清潔，阻燃防水防火。
（2）結構支架采用:固定式獨立鐵藝腳管，管壁厚度1.0mm，配PVC異型腳套，經焊接后除油，除銹，酸洗，磷化后靜電粉末噴塑(成型后光滑，易清潔。環保無異味)可承受200公斤重物，結構穩定，壽命長。）
（3）編程工作臺外形尺寸：不小于800×600mm（L×W）。

17、裝配工作臺

（1）裝配工作臺由1套全鋁合金型材桌腿及支撐框架、1套加強支撐角型裝置（確保桌體多方向受力穩定，確保學員使用時桌體安全可靠），4個高低可調地腳（帶絕緣橡膠坐，高度可調）、1張高密度板桌面等組成。
（2）裝配桌尺寸：不小于1500×750×760mm（L×W×H）
