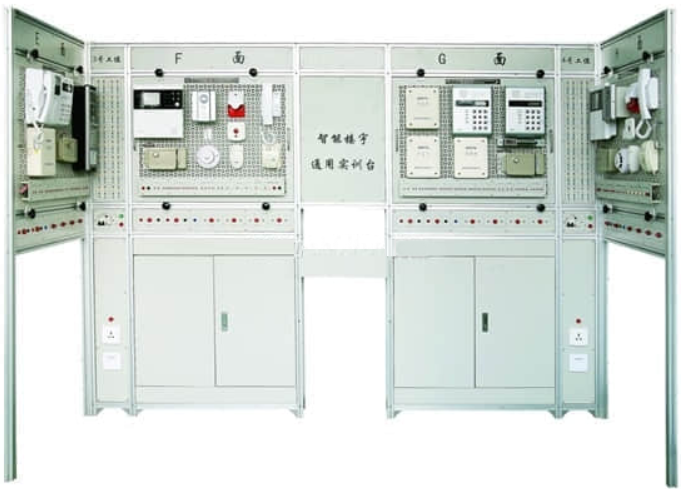

智能樓宇通用實訓臺架（工位型）

一、產品概述
“智能樓宇通用實訓臺架(工位型)”采用“工”字形結構，專為智能樓宇系統實訓要求設計。根據學校需要可靈活配置樓宇自動化5A系統實訓單元。
1.落地式結構：最大限度降低實訓設備的占地面積、空間浪費，解決了實訓課室工位數量的緊缺性。
2.四工位結構：每個臺架可同時容納四個實訓工位，每個實訓工位可同時容納兩個實訓模塊；每個實訓工位具有一個器件安裝面，便于器件安裝。
3.獨立式模塊：根據實訓內容需要，靈活調換各類實訓模塊。
4.總線式連接：實現同一實訓工位、同一實訓臺架或不同實訓臺架各類模塊之間的總線連接，建立不同功能、不同類型或不同規模智能樓宇系統。
5.靈活的系統配置：臺架可根據需要靈活配置樓宇自動化5A系統實訓單元。

二、技術規格
1.外形尺寸：2440mm×1730mm×1798mm（長×寬×高）
2.網孔板尺寸：748mm×598mm
3.總體電源輸入：AC220V，第三方式接地
4.直接電源輸出：?jiǎn)蜗嗳景挡遄珹C220V
5.受控控制方式：空氣開關（帶漏電保護）、運行、停止按鈕
6.受控保護方式：16A單相漏電保護開關、直流開關電源
7.受控電源輸出：大安全型插拔接口，AC220V、DC24V、DC18V、DC12V、DC5V
8.直流電源功率：DC24V/6A、DC18V/8A、DC12V/12A、DC5V/5A（四工位共用）
9.總線連接接口：2#安全型插拔接口，0.25mm2，最大容量8位
10.計算機網絡接口：RJ45超五類屏蔽（10/100Mbps）
以下是單獨模塊價格
對講門禁及室內安防系統
1) 住戶模塊

2) 大樓模塊

3)小區模塊

1、主體功能要求
結合當前對講門禁及室內安防系統的根本技術要點，采用市場主流對講門禁及室內安防全套設備，根據實訓內容的靈活配置，實現住戶、大樓及小區各不同區域中的各類對講門禁及室內安防器件的聯系，系統穩定可靠，結構合理清晰，可為示教及實訓創造更多有利條件。
本系統要求由1個住戶模塊、1個大樓模塊、1個小區模塊組成
2、配置要求

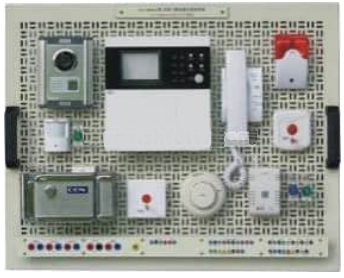

(1) 住戶模塊

序號	名稱	功能特性規格參數 牌子	數量	單位
1	標準網孔板	750mm×600mm×35mm	1	塊
2	安全插拔孔面板	685mm×45mm×3mm	1	塊
3	門前鈴	放置于住戶入口，呼叫，可視，對講	1	個
4	室內分機	免提型，免擾設置，手動監視或自動顯示住戶門口或大樓門口來訪者圖像，接收室外主機、小區門口機和管理中心機呼叫、對講和開鎖，5防區安防（布/撤），報警，呼叫管理中心且信息互聯	1	臺
5	電控鎖	JG-5A	1	個
6	門磁開關	SD-8523_SELCO	1	對
7	被動紅外空間探測器	DS940T-CHI_BOSCH	1	個
8	煙感探測器	LH-94II	1	個
9	燃?xì)馓綔y(cè)器	LH-88II	1	個
10	緊急求助按鈕	H0-01B	1	個
11	警鈴	JL3-24V_10100.53（cm)	1	個
12	安全插拔線	200mm,600mm,1000mm	1	批

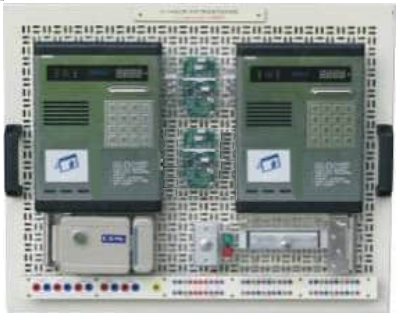

(2) 大樓模塊

序號	名稱	功能特性規格參數 牌子	數量	單位
1	標準網孔板	750mm×600mm×35mm	1	塊
2	安全插拔孔面板	685mm×45mm×3mm	1	塊
3	室外主機	放置于大樓入口，呼叫住戶，對講，夜光紅外補償，密碼開鎖，鎖控時間設置，鍵盤夜視燈，ID/ IC卡開門、巡更，脅迫開門，鎖控時間設置，防拆	1	臺
4	層間分配器	分配一個大樓里的住戶，2分支，可連接2個住戶	1	個
5	聯網器	GST-DJ6327B	1	個
6	電磁鎖控制器	YL-LY01	1	個
7	開門按鈕	朗能	1	個
8	電磁鎖	60kg	1	個
9	防拆模擬（開關）	NO	1	個
10	安全插拔線	20mm,60mm,100mm	1	批
11	ID卡	ID	4	張
12	安全插拔線	20mm,60mm,100mm	1	批

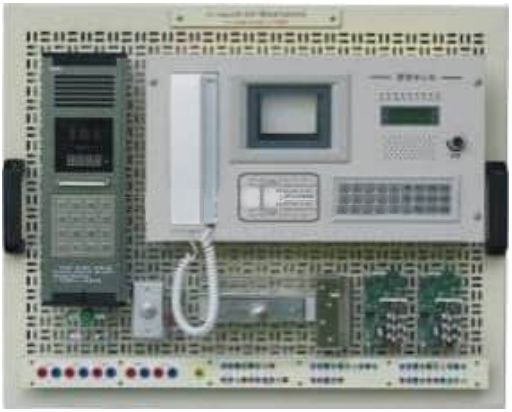

(3) 小區模塊

序號	名稱	功能特性規格參數 牌子	數量	單位
1	標準網孔板	750mm×600mm×35mm	1	塊
2	安全插拔孔面板	685mm×45mm×3mm	1	塊
3	小區門口機	放置于小區入口，呼叫住戶，對講，夜光紅外補償，密碼開鎖，鎖控時間設置，鍵盤夜視燈，脅迫開門，防拆	1	臺
4	聯網器	通過CAN總線連成小區區域/中心網絡	1	個
5	管理中心機	與小區門口機、室外主機和室內分機對講，進行小區門口機和室外主機開鎖，自動/手動監視小區門口機和室外主機圖像，接收小區門口機、室外主機和室內分機的報警信息并存儲，聲光提示，開門和巡更等信息存儲和查詢，密碼管理	1	臺
6	電磁鎖控制器	YL-LY01	1	個
7	開門按鈕	朗能	1	個
8	電磁鎖	60kg	1	個
9	防拆模擬（開關）	NO	1	個
10	通訊轉換模塊	K7110	1	個
11	對講門禁及室內安防系統管理軟件	GST-DJ6000	1	套
12	安全插拔線	200mm,600mm,1000mm	1	批

3、實訓項目要求
(1)各類常用對講門禁及室內安防設備的結構、原理、接線、調試、應用和納入系統
(2)室內安防系統布/撤防的設計、接線、調試和演習
(3)住戶系統的設計、接線、調試和演習
(4)住戶與大樓系統的設計、接線、調試和演習
(5)住戶、大樓與小區系統的設計、接線、調試和演習
(6)對講門禁及室內安防系統管理軟件的操作及管理

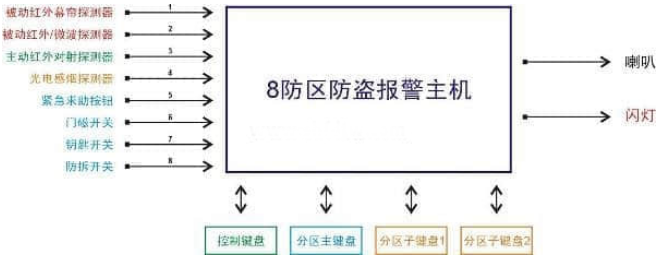

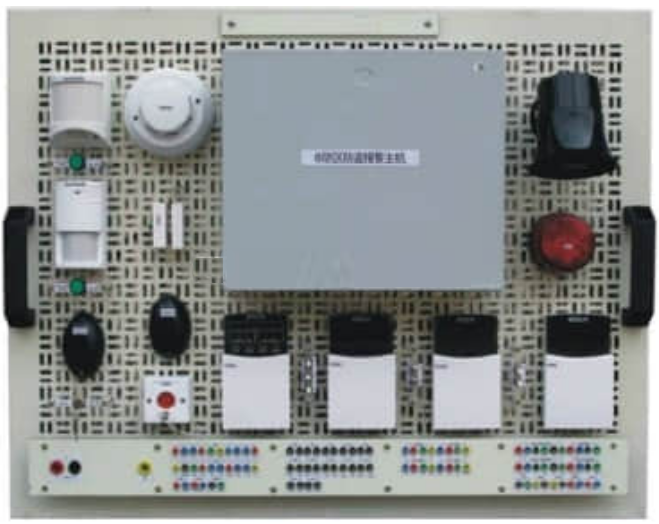

防盜報警模塊（BOSCH）

1、主體功能
結合當前防盜報警技術的實際情況，全面實現各類防盜探測器的系統布防撤防功能。系統穩定可靠，結構合理清晰，可為實踐提供更多有利條件。

設備主體配置

序號	名稱	功能特性規格參數 牌子	數量	單位
1	8防區主機	8個可編程用戶碼、8個可變用戶碼；8個可編程盜警防區，可分成獨立的兩個分區區域；發送雙報告；通訊布/撤防序列；自動布防、自動撤防；鍵盤脅持警、緊急警、火警、救護警和拒絕訪問報警；周界和正常布防系統；可編程上 /下載；電池電能測試；進/出延遲提示；遠程布防；交流電中斷和系統故障指示燈；監測警報器輸出；閃燈輸出；繼電器輸出；獨立的火警音；防區鎖定；探測器自檢；日間報警；事件記錄回查	1	臺
2	控制鍵盤	用戶與報警系統間的通訊界面。用戶可通過鍵盤發布指令；鍵盤則在用戶的整個操作過程中提供可視顯示和有聲提示。帶標有數字的防區指示燈，用于顯示各個防區的狀態	1	臺
3	分區主鍵盤	除了完成控制鍵盤功能外，還可以對主機進行分區管理，而且使用同一個鍵盤來分別操作兩個分區區域	1	臺
4	分區子鍵盤	對自身所在分區區域單獨進行操作	2	臺
5	被動紅外幕簾探測器	DS920I_BOSCH	1	個
6	被動紅外微波探測器	DS835IT_BOSCH	1	個
7	主動紅外對射探測器	DS422I-CHI_BOSCH	1
8	光電感煙探測器	LH-94II	1	個
9	門磁開關	與透明有機玻璃模板結合組成模型	1
10	緊急求助開關	配備復位鑰匙各1把 HO-01B	1	個
11	鑰匙開關	配備復位鑰匙各1把 Φ12	1
12	喇叭	ESE-626	1	個
13	閃燈	HC-05	1	個

3、實踐項目
1)各類常用器件的認識、對比、接線和調試
2)防盜報警系統的設計、布線、編程、操作和演習
3)控制鍵盤編程和操作
4)分區鍵盤編程、分區和操作
5)手/自動周界和正常布/撤防
6)手/自動日/夜間布/撤防
7)防區手/自動旁路和鎖定
8)各類防區功能和輸出特性演習

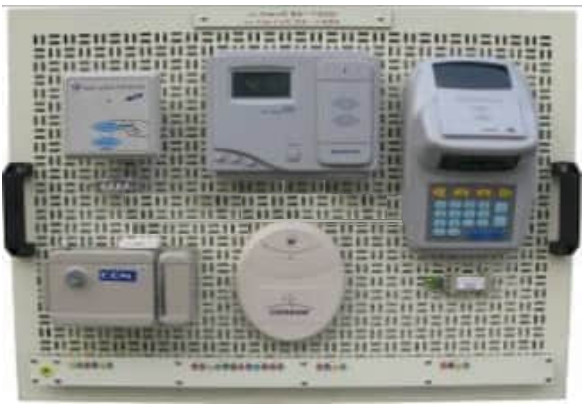

智能一卡通模塊

1、主體功能
結合當前智能一卡通系統發展方向和技術特點，全面實現了包括門禁、考勤、巡更、消費在內的一卡通系統功能。系統穩定可靠，結構合理清晰，可為實踐提供更多有利條件。

2、主體配置

序號	名稱	功能特性規格參數 牌子	數量	單位
1	RS-485通信電纜	RS-485	1	根
2	RS-232/RS285轉換器	RS-232/RS285	1	個
3	IC卡發行器	JS6223A_捷順	1	臺
4	一卡通管理軟件	JS	1	套
5	RS485通信卡	232/485	1	張
6	Mifare IC卡	Mifare	1	張
7	考勤機 JS522_捷順	自由設置企業單位的考勤管理制度；用戶可以將考勤數據轉換成多種格式的數據文件輸出，滿足用戶不同應用程序共享數據的需要；具備強大的考勤管理功能；自動生成各類出勤報表；查詢方便，數據準確，在一定范圍內有人工干預功能；考勤操作簡便快捷；數據與應用程序隔離，提高了數據的安全性	1	臺
8	消費機 JS521_捷順	自由設置消費權限；可以防止非本單位的卡片流通使用，使用已掛失的IC卡或非法卡，可自動報警；可以聯機使用，也可脫機操作，脫機操作時能自動電子結算，存儲交易數據；定值式、分類式、直接式共3種收費方式；準確的實時時鐘；高低電壓保護功能；根據設置的收費方式自動完成一次交易，同時儲存數據，并根據管理電腦的要求將其上傳，由管理電腦根據需求自動生成管理所需的統計報表	1	臺
9	智能門禁機 JSR641C_捷順	RS485通信接口；IC卡經過授權，一張卡可以開啟多個門（255個以?xún)?nèi)），可根據情況隨時更改，取消有關人員的開門權限；讀卡經過多重確認，密鑰算法，IC卡不可復制，安全可靠；具有黑名單功能（40條）；記錄每一次出入人員的相關資料和出入時間，脫機時最大2032條記錄容量；在線監控門鎖情況，實時管理；聯機控制器數量可通過電腦與軟件設定，設定完成可脫機運行。強行闖入時系統進行報警；自動生成管理所需的統計報表	1	臺
10	電插鎖	JG-5A	1	把
11	門磁	SD-8523_SELCO	1	個

3、實踐項目
1)門禁機的接線、操作和管理
2)考勤機的接線、操作和管理
3)消費機的接線、操作和管理
4)一卡通管理軟件的操作
5)卡片發行的操作和管理
6)一卡通系統集成的連接、調試和管理
